Sgt

grigorich52,

Когда то тоже самое было, поменял емкость 1000пкф. и всё заработало. Смотри все емкости в обвязке блока АП.

Sgt

Может кому пригодится информация. Конденсатор о котором говорил выше номинал не 0,025, а 6800пкф. Поставил я его по памяти правильно. На сколько понял и подсказали, для выравнивания чувствительности по всему диапазону. На счет контуров..... убрал парафин шприцом ввел ВДшку. Пол дня помокло. Результа...

Sgt

Наконец закончены мои страдания по АМ..... Огромное спасибо всем форумчанам, кто подставил плечо. Оказалось всё банально просто. Не всегда нужно верить схемам, а проверять как реально монтаж выполнен. Контакты 64.65 фактически расположены наоборот чем в схеме. Поменял местами и АМ заработал. Теперь ...

Sgt

то конденсатор с17, и подключён он к анодной цепи , а не там где вы нарисовали В том то и дело что С17 на 6800п. стоял, есть по схеме, и стоит керамика "пятак" сейчас. А этот конденсатор на 0.025 БМТ стоял между планками переключения КВ1 КВ2. Поменял на плёнку, паять там неудобно, дело было давно.....

Sgt

т.е шороха, треска при "троганьи" кнопок нет (если нажатую нажать глубже, например)? всё чётко? что то есть, но сами клавиши так щёлкают, что при максимальном положении регулятора громкости нужно очень прислушиваться чтобы что то услышать. Правда при переключении на ДВ шорох хорошо слышен и с ДВ на...

Sgt

Pilot-by,
Переключатели и все контакты на Б57 все сразу, прежде чем делать какие то телодвижения, отшаманил и вдэшкой и спиртом, а под занавес контактолом.
Но учитывая ситуацию может и еще где будет какой косяк. Завтра осликом, по рекомендациям VORV, начну щупать гетеродин.

Sgt

Pilot-by , Как уже писал садилось анодное питание. Учитывая что монтаж не совпадал ни с одним вариантом схем. Грешил на монтаж и начал восстанавливать согласно схемы. Но оказалось прошивало контакты 68.69.70 на планке. Учитывая что родной блок УКВ удалён то контакты эти не нужны, соединил всё напря...

Sgt

JAS писал(а): ↑
25 дек 2023, 21:06
И что?

Труды не напрасны..АМ заработал. Правда не так как должен. Но думаю теперь то уж отстрою.

Sgt

Че,
В моём случае ещё интересней. Ни в одной из существующих на просторах интернета схем Б57 такого варианта как у меня нет.

Sgt

JAS,

Почти год была пауза, не имел возможности заниматься. Сейчас занимаюсь урывками.
Лампы в режиме ЧМ, ПЧ, УНЧ функционируют. Думаю, с помощью форумчан, и гетеродин и УВЧ тоже заработают.
Так что всё и не так безнадёжно и всем огромное спасибо...

Sgt

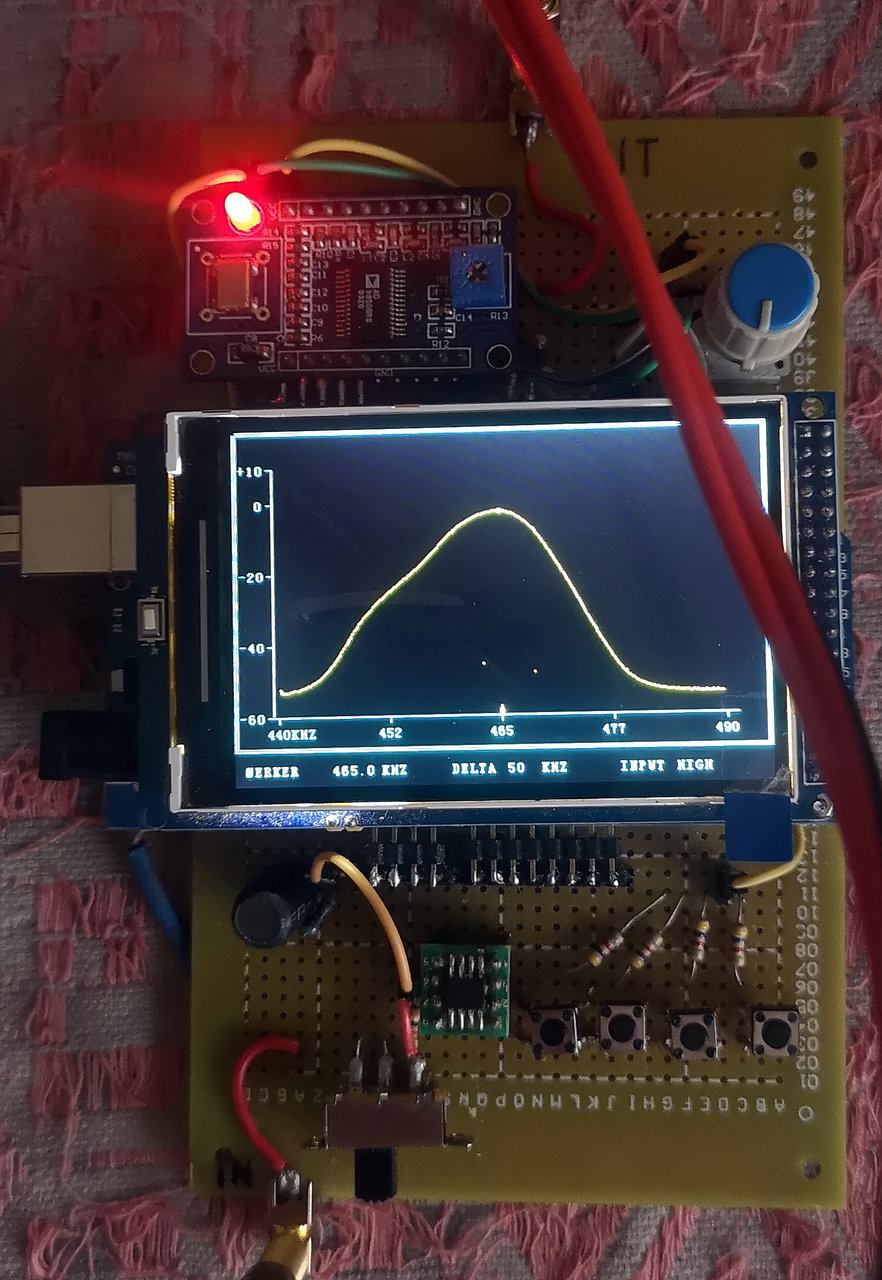

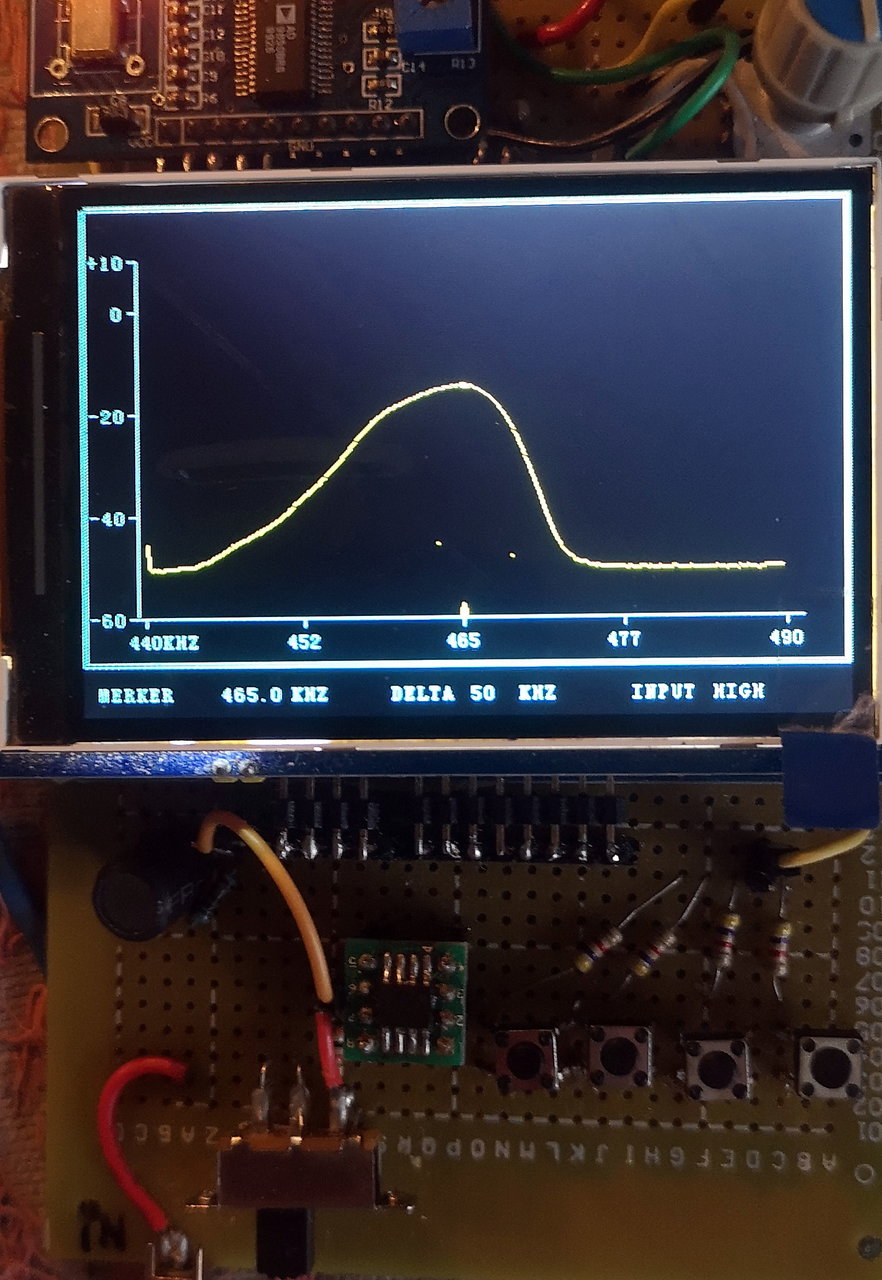

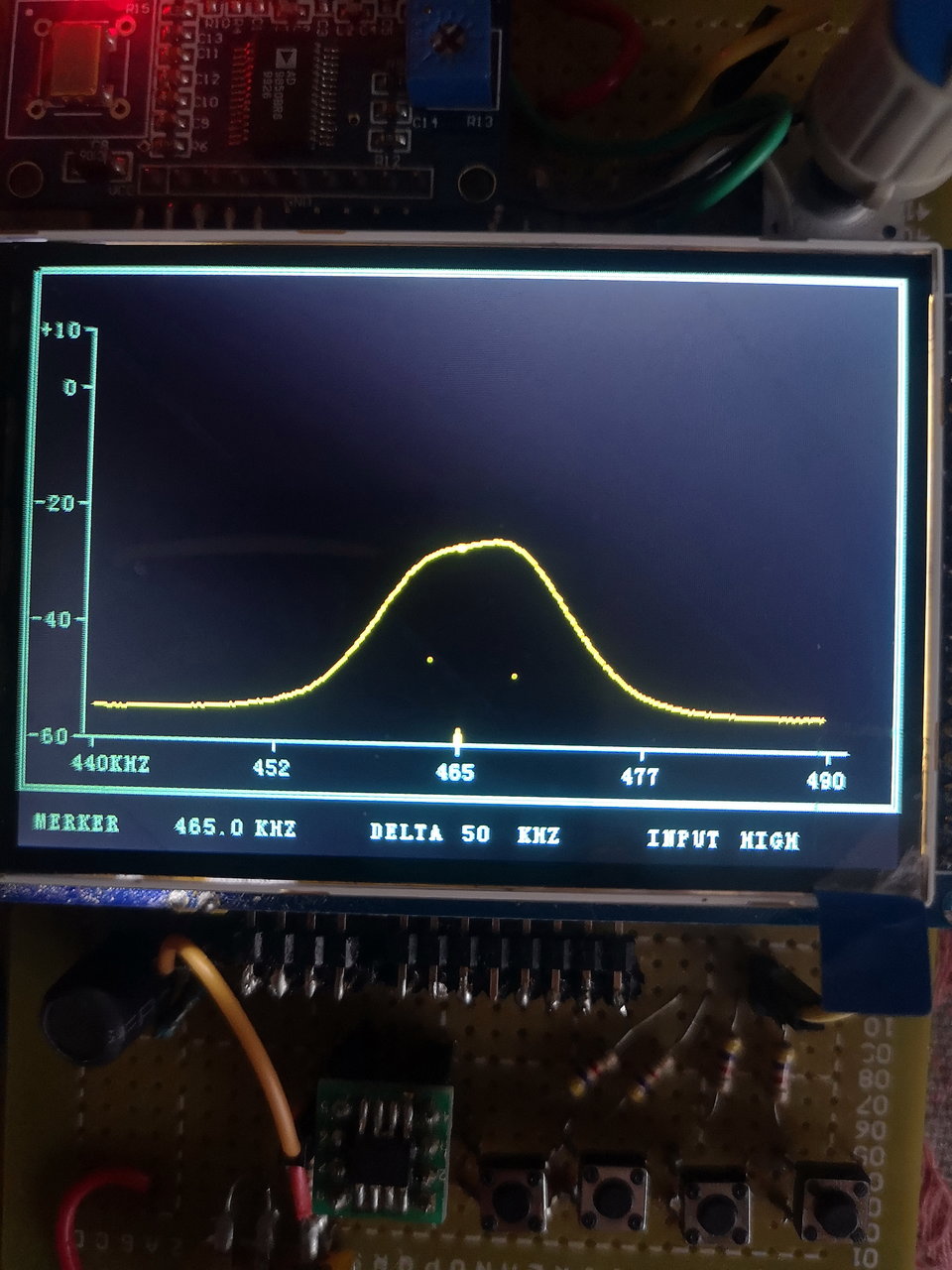

Посмотрел как ширина полосы регулируется. Что то слабо...или для ламповых это норма? Л3-узк. http://forumimage.ru/uploads/20231223/170332868562042131.jpg Л3-шир. http://forumimage.ru/uploads/20231223/17033286889570599.jpg Л4-узк. http://forumimage.ru/uploads/20231223/170332869094369486.jpg Л4-шир. h...

Sgt

Проверил ПЧ тракт:

Л3

Л4

Л5

Sgt

Pilot-by , Повесил провод на 7-ю ногу Л3. Сразу появился шум с рокотом приличный. Как промышленный срач на ДВ в исправных аппаратах. На ДВ громче, на остальных тише. При перестройке ничего не меняется. Только на КВ3 как прошлый раз еле еле слышно как паразитки настраиваются. У меня вызывает еще сом...

Sgt

Окончательно вроде восстановил как было... Режимы ламп в норме. АМ молчит.

Sgt

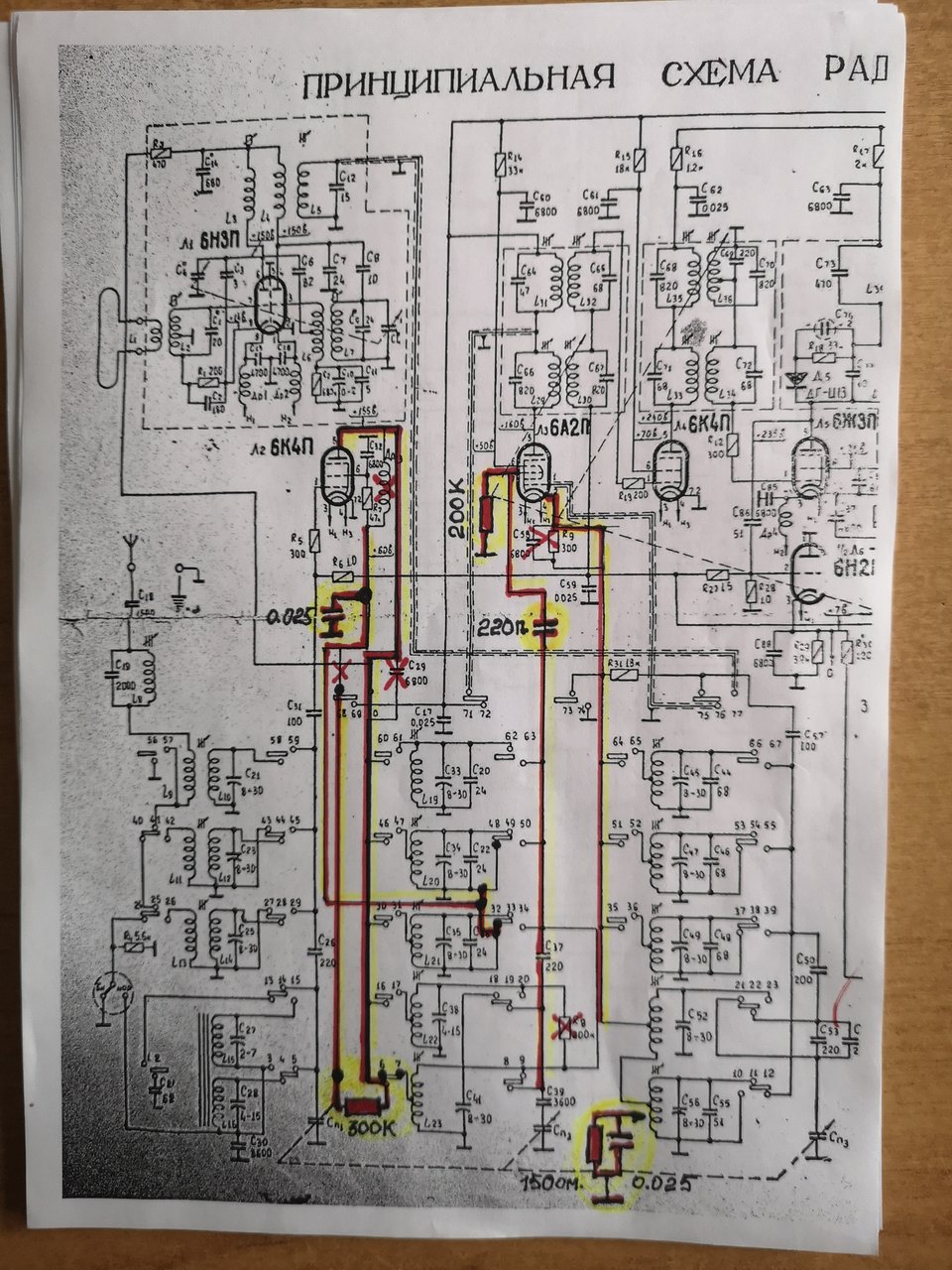

Да.... спасибо и уважуха VORY он это же посоветовал и обещал помочь не совсем юному технику. На оригинальной схеме внес пометки судя по реальному монтажу. Получается что то похожее на монтаж с 6И1П. Забыл пометить только что С29 на 6800 тоже реально отсутствлвал и подключено было напрямую. http://fo...

Sgt

Заводской номер N4455, вероятно как раз перед переходом Б57 на 6И1П.

Sgt

vorv,
Да вы правы. Много чего ещё обнаружил с заводской пайкой....но ни в одном варианте схемы этого нет. Всё пофоткал. Было бы удобней контакт по вайберу. Можно было бы в режиме онлайн по видео всё показать.Написал в личку.

Sgt

vorv,
Еще раз проверил... отверстие под панелькой как и остальные диаметр - 20мм.

Sgt

la59,
Переключатель, который глючил 68
69.70 вообще убрал и подключил анод Л2 напрямую. 71.72 проверял все в порядке. Но можно и его убрать, блок УКВ отсутствует.

Sgt

vorv , Ещё раз прошёлся по контурам....нет на вариант с 6И1П не похоже - панелька точно такая как и остальные. Все концы контуров которые должны сидеть на земле между собой звонятся. Но они и звонятся с к72!!! При всех положениях переключателя. Только при включении ДВ цепь с К72 обрывается. Вот зде...

Sgt

Так вы отпаяйте от контакта 71 провод, на нём тоже анодное присутствует Отпаивал ...ничего не меняется. Прозвоните L19-L23 на целостность и "контачат" ли они с землёй Все звонятся, но если один конец у подстроечников сидит на земле, то у контуров нет. Создаётся впечатление что этот ряд контуров зам...

Sgt

Pilot-by,
Попробую прощупать... нужно еще сориентироваться как проверить контура, вероятно витков то не много, должны звониться. Раньше смотрел... вроде конденсаторы сидели на земле.

Sgt

После С29 появляется анодное кроме моментов когда переключатель в положении КВ2,УКВ, ПР. Ну и соответственно точка за С29 - к60,к46,к30,16,6 звонятся с точкой - R7,дроссель. На 7-й ноге Л3 анодное висит постоянно вне зависимости положения переключателя . Чем дальше в лес тем больше дров. С29 провери...

Sgt

vorv,
Менял лампы...на старых на 7-й ноге Л3 +8в. Поставил новую 6А2П с БелЧипа, на 7-й ноге стало 52в!!! Померил без лампы на панельке
1.0
2.0
5.+175в.
6.+175в.
7. +171в.

Sgt

Поставил вместо дросселя резистор 900ом./2вт. Приходит на Л3 +160в. а на аноде+155в. Замерил напряжения на ножках ламп: Л2 6К4 1. -1.2в. 2.0 5. +155в. 6. +70в. 7. 0 Л3 6А2п 1.0 2. +2.2в. 5. +166в. 6. +70в. 7. +8в. Л4 6К4П 1. -0.4в. 2. 0 5. +224в. 6. +102в. 7. 0 Л5 6Ж3П 1. 0 2. +0.5в. 5. +229в. 6. +7...

Sgt

vorv,
Я понимаю так, что нужно все проверить до УНЧ. Завтра и займусь. Думаю коммутация L29, L31 здесь ни причем. Т. к. блок УКВ отсутствует. В режиме АМ там концы замыкаются. А резистор 900 ом. в анод Л2 может зацепить последовательно дросселю?

Sgt

vorv,
Завтра еще раз все режимы на Л3
проверю. И все пересмотрю еще раз.

Sgt

vorv писал(а): ↑
16 дек 2023, 21:16
Вы уже ставили какой-то раньше, поставьте снова. Незачем над лампой зазря глумицца.

Да...ранее ставил 900ом./2вт. Получалось падение напряжения на резисторе 5в. Попробую вместо дросселя поставить опять.

Sgt

vorv писал(а): ↑
16 дек 2023, 11:42
если это минус 0,9в - это одно.

Да.. изобразил непонятно, извиняюсь. Исправил. Это минус. Измерял мультиметром VC9808+, на сколько понимаю, он должен выдать режимы реальные.

1.-0.9в.
2.0
5.+160в.
6.+68в.
7.0

Sgt

Режимы на Л2 - 6К4П
1.-0.9в.
2.0в.
5.+160в.
6.+68в.
7.0в.

Sgt

vorv писал(а): ↑
14 дек 2023, 14:49
Там не в лампе дело. Либо дроссель не того калибру, либо лампа наглушняк закрыта через управляющую сетку.

А как это проверить. Дроссель - 24ом. 2,5мГ.
Может вместо дросселя для проверки резистор поставить какой?

Sgt

Поменял... попробовал поставить другие. 6К4П, на Л2 осталось все также.

Sgt

vorv,
На аноде Л2-160в. Перед дросселем тоже 160в.
катодный резистор R9 у вас на землю запаян, или как по схеме положено?
Всё запаяно в соответствии со схемой.

Sgt

Наконец добрался опять до Б57. Сделал всё как советовал vory , контактную группу 68-69-70, которая создавала проблемы исключил, только анод Л2 запитал с в точке 72 , временно проверить.... Режимы по постоянке сразу везде пришли в соответствие с букварём по Б57. Контактная группа 71-72 в порядке. Пок...

Sgt

vorv,
Ок. Спасибо.....так и предполагал. Только вызывает сомнение коаксиал, идущий с L29 на к. 71 думал что он тоже имеет отношение к АМ, и в режиме АМ коротит контур L31???

Sgt

vorv,
Я так и имел ввиду точка провода 71 и С17 соединить "в воздухе"без контак тной группы. А с точками 71 и 72 ничего делать не нужно оставить как есть?

Sgt

vorv , Пайка на панельке вроде заводская, покрыта фиолетовым лаком. Только запаяно было не совсем по схеме. Выше показывал это. Перебрать переключатель это вероятно не реально. Я бы занялся, но к нему и так долезть не просто. А анодное действительно точки 68.71 и С17 соединить напрямую, и не времен...

Sgt

vorv , При удалении 6А2П режимы нормализуются. Напруги без Л3 на панельке: АМ ФМ 1. 150в. 0 2. 0 0 5. 155в. 205в. 6. 153в. 205в. 7. 150в. 0 Значит причину не устранил...песню надо начинать сначала..... http://forumimage.ru/uploads/20231210/17022139701343477.jpg

Sgt

Sgt

Это в смысле, что так же садит анодное? Лак КО 921 высох. Но как оказалось причина вероятно не в этом, напруга садится иногда из за контактной группы 75,76,77. С которой ещё и промудохался...выскочил лепесток бегающий по контактам, поставить на место как? Пришлось отгибать два контакта 75,76, а пот...

Sgt

Ну и к продолжению монолога. Поставил новую 6А2П...ни каких изменений. Чего и стоило ожидать.

Sgt

vorv
Купил КО 921. Промазал...... результата пока нет. По инструкции высыхает 15-20мин. Через час не высох лак. Обожду сутки. Затем проверю шьет ли made in china.

Sgt

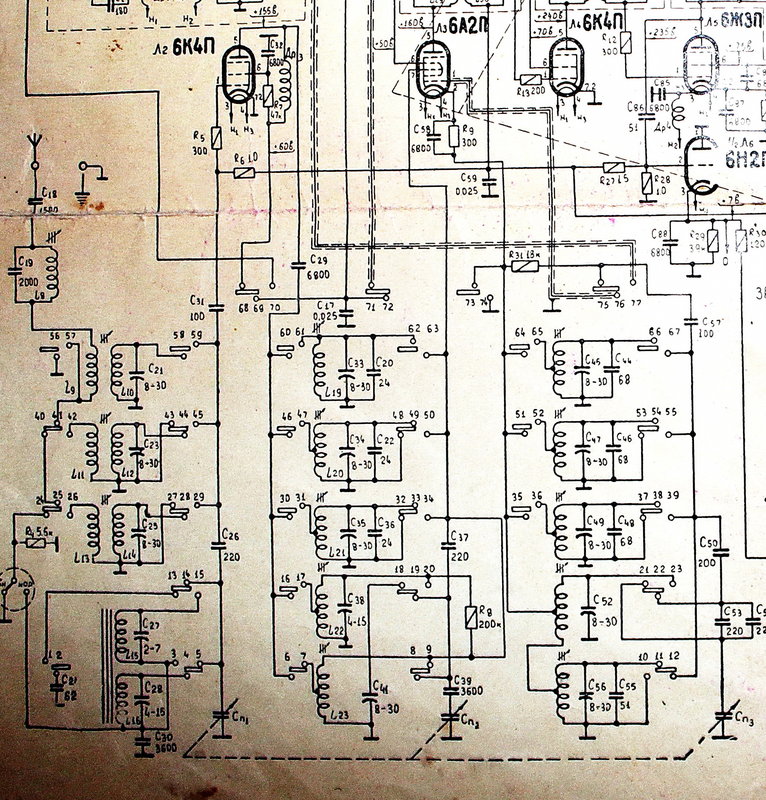

какие это контакты по схеме? На верху- 68,69,70. С обратной стороны-75,76,77. Прошивало между собой 68 и 75.- нижние контакты. Второе отверстие для скобы крепления контакта75, когда переключаешь ФМ на АМ и обратно..... искрит. Первое ближнее нормально нет искрения. Что туда капнуть и закрасить вокр...

Sgt

vorv , Без лампы: 1-147в. 2-0в. 5-150в. 6-150в. 7-150в. Между к.68 и к75 -600ом.!!!! Где то опять шьёт? Пошевелив, прижав плату контактов...всё нормализуется и с вставленной лампой. Это всё финиш.. или как то лечится? Почистил автомобильным "Mannol Contact cleaner" всё нормализовалось, на долго ли....

Sgt

vorv , Руки чешутся.. решил пока едет новая лампочка разберусь с коммутацией ВЧ части. Т.к. с 6А2П два варианта схемы коммутации. А реально по заводу ещё что то третье. Вызывал сомнение по моей схеме в переключателе КВ2 контакт 48, по схеме он сидит на земле, а реально он у меня с землёй не звонитс...

Sgt

vorv,
Должны подвезти с магазина новую 6А2П, поставлю... посмотрю результат. Потом буду ковыряться дальше. Пока пауза и чтение букварей. Хотя у меня две 6А2П и ведут себя одинаково, правда обе - 1963 года.

Sgt

Настройте свой анализатор таким образом, чтобы перекрывал диапазон КВ-3 с небольшим запасом. А провод с выхода анализатора расположите рядом с этой типа "антенной". Сегодня попробую. Всё штудирую буквари по ламповым радио. Сегодня прошёлся от конца к началу ВЧ тракта. С генератора подал 465кГц. ищу...

Sgt

значит, либо Л3 подохлая, либо действительно нет генерации гетеродина. Сейчас вечер..попробовал ещё раз. Только на КВ3 по всему диапазону перестраивается и ловит разные паразитки с ЧМ. Это значит что гетеродин работает? Попробовал поменять 6А2П, правда тоже 1963 года рождения. Картина та же. Когда ...

Sgt

vorv , Просто подцепил к 7-й ноге Л3 кусок провода ничего не отпаивая. Пошарил по диапазонам и днём и потом попробовал вечером. Ничего нет. Но на КВ3 посреди диапазона поймал паразитку местного ЧМ радио на 103мГц. Отпаял от 7-й ноги провод согласно схемы и подцепил кусок вместо антенны. Сразу по вс...

Sgt

Подал с генератора на 1-ю ногу Л3 465кГц заверещал, когда дотрагиваешься рукой вообще начинает верещать как резанный. Стало слышно как работает лифт. Погонял частоту на генераторе...как перестраивается... шумы меняются..... какие то завывания. Догоняешь до 46мГц что то вещает, паразитки наверное лез...
