Сергей Васильев

EVMnik Спасибо за ответ с юмором. :) Я не новичок, на форум обращаюсь только в крайнем случае. Резисторы установлены на заводе, я такую конструкцию уже видел ранее. В принципе уже разобрался сам. Под микроскопом вроде бы удалось разглядеть надпись 24Е, соответственно можно предположить что они были...

Сергей Васильев

Прошу помощи зала. У меня вместо предохранителя F1 установлены 2 резистора 2 вт. Один выгорел полностью, второй 224 ома. Какой должен быть номинал? Схема соответствует схеме из справочника, только расположение деталей несколько иное. Варианта с резисторами нигде не нашел. Но установлены они судя по ...

Сергей Васильев

На 1 выводе ХА34 стоит конденсатор, который является фнч, то есть определяет диапазон частот на выходе микросхемы. Типовое его значение 10нф. Однако эта микросхема склонна к самовозбуду, "скрипу", срабатыванию БШН на звуках "С", посторонним шумам и многому другому. Поэтому в монофонических приемника...

Сергей Васильев

Там не краска, а специальная мастика, название не помню (аббревиатура по названию института ее разработавшего). Отгнивающие выводы обмоток довольно частая проблема на МП-120 и 122 до 91 года. В 91 видимо сменили флюс, состав мастики или что-то другое. Сама мастика стала оставаться мягкой, а не засты...

Сергей Васильев

У него пружинный привод, что как бы намекает на то что он портативный.
Возможно это для кино.
Головки не стерео, видно что по 2 проводка из каждой выходит, видимо это не сквозной канал, а 2 канала таким образом реализовано.

Сергей Васильев

Там такая протяга как на фото? Дак это томская. Вега-320, Томь-305, может еще где применялась.

Сергей Васильев

Еще имеет значение прямой там ролик или бочкообразный. Если протяжка рассчитана под бочкообразный, на прямом будет пленку выдавливать.
Веговские, венгерские, маяковские (кометовские и нотовские соответственно) под ось 2мм, там какая?

Сергей Васильев

Померил, внешний диаметр ролика 42мм. Вы пишите 143, единица лишняя?

Сергей Васильев

Внешний диаметр ролика не важен, это не влияет на скорость, можно чуть больше, если влезет. Хотя могу померить родной, но у меня по-моему РГ-3 без М, не знаю, есть ли разница. Не понял каким образом резинки, на которых стоит мотор, влияют на скорость. Они влияют только на уровень вибрации и соответс...

Сергей Васильев

Там диаметр оси ролика вроде нестандартный, надо рассверливать.
Еще там резинки на которых стоит мотор тоже наверняка рассыпались. Подходят аналогичные от маяковских катушечных протяжек, но в Юбилейном их больше, не один маяк раздербанить придется.

Сергей Васильев

Самый ! Я видел такой. Там типа заводского колхоза. Бескаркасные катушки напаяны навесом, впараллель. Коммутация доп. катушек диодами КД409. На диод подается напряжение, диод открывается и катушка подсоединяется. Соответственно там не полноценный FM, а только его участок длинной около 10мгц. Там да...

Сергей Васильев

вот полная схема на 155 ой, как ее перепилить на 176 серию... Тут есть одна проблема. У 155 питание 5в, у 176 питание 9в, соответственно и разные уровни единицы. 155ид1 единственный дешифратор для ИН-ок (не считая его планарного аналога). Так что во-первых понадобится 2 питания, а во-вторых понадоб...

Сергей Васильев

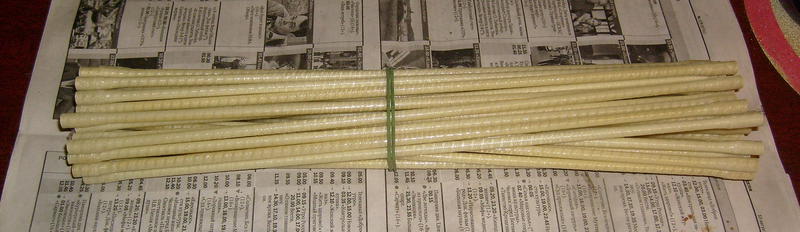

На стройке вот такие прутки подобрал. Они из стекловолокна. Диаметр чуть больше 5мм. Используются для крепления утеплителя к стене, не знаю, как правильно называются.

Сергей Васильев

Самый !

C ТБ немного другая ситуация, там изменение напряжения питания вызваны другим узлом (УМ).
Вот кстати еще одна из возможных причин установки резистора, чтобы изменение питания при работе УМ не влияло на другие участки схемы.

Сергей Васильев

http://www.hifi-manuals.com/Sony/CFSW-900/downloads

Сергей Васильев

Да, терпенье и труд...

Кстати есть еще интересные индикаторы буквенные, типа ИВ-17. Там можно сделать индикацию дня недели буквами, и часы римскими цифрами. Только дешифратор придется изобретать самому на диодах.

Сергей Васильев

Вот еще вспомнил важный момент, если нет динамической индикации (если на россыпи например собирать будете) ИН и ИВ надо обязательно питать переменкой, иначе они быстро выгорят.

Сергей Васильев

514ИД1, ИД2 это для 7-сегментных индикаторов. 155ИД1 это для тех где каждая цифра отдельно, забыл как правильно называются. Вообще если охота повозиться, поразбираться это конечно одно. А если хочется просто попаять и получить готовый продукт в виде часов, советую купить кит. Типа вот как здесь, тол...

Сергей Васильев

Что-то это какая-то другая книжка, нет там такого на 56-58 страницах. Схему полную очень редко дают, так как индикаторы у всех разные, соответственно конец схемы будет разный. Вот про подключение индикаторов к той схеме: http://forumimage.ru/uploads/20151210/144977374810215659.jpg Вот еще книжку у с...

Сергей Васильев

В схемах где нет секунд придется городить очень большой огород, чтоб их добавить. Скачайте МРБ-1074 Цифровые устройства интегральных микросхемах С.А.Бирюков, схема на 155 как раз оттуда, там же показано подключение различных типов индикаторов. По 176 серии смотрите МРБ-1220 Цифровые устройства на МО...

Сергей Васильев

Закоротили где-то. Ищите, или фото давайте места где паяли, может увидим что.

Сергей Васильев

Сергей Васильев - viewtopic.php?p=1764183#p1764183 - зачем там этот резистор ? ИМХО он источник того, что "одномикросхемный" ТБ с ростом громкости звучит всё хуже и хуже ? Резистор этот только на питание входных каскадов УМ, а ему все равно есть там этот резистор или нет, ток там в штатном режиме н...

Сергей Васильев

Spike Rus Значит у вас действительно какой-то "волшебный" серийник. Вообще при обновлении выдается другой, стандартный номер, у всех Вин-10 Про полученных через обновление один и тот же номер, попробуйте с ним установить, узнать его можно при помощи специальных программ, или просто найти в интернет...

Сергей Васильев

vladislav Для начала контакты разъема шилом попробуйте по-глубже воткнуть. Когда разъем за пластмассу вставляешь, они не до конца втыкаются. На выключенном аппарате само собой. Или на включенном разъем покачайте хотя б, проводки пошевелите. Хочу вам сказать большое спасибо за правильную наводку, ст...

Сергей Васильев

Если бы не предусмотрительный бэкап, то было бы все еще "веселее". Ставить 8.1 и по новой обновлять ее до 10-ки :crazy: Зачем? После того как система активирована на компе, можно переустанавливать 10 на чистую, после установки она активируется автоматически при первом подключении к интернету, нужен...

Сергей Васильев

Вообще 3.11 не совсем операционная система, это скорее оболочка для ДОС. Типа как Нортон Коммандер (если еще кто-то помнит что это), только по-круче. На многих компах, где не нужна особая производительность используются старые версии. Например в банкоматах, кассах, терминалах для оплаты используется...

Сергей Васильев

Значит у вас такая схема. Вот на эмиттерах КТ814, КТ815 смотрите, если нет, значит транзистор умер. База и эмиттер у них крайние выводы. Можете и на базе заодно посмотреть. На базе должно быть 15, на эмиттере чуть меньше, где-то 14,3. Добавил: а, ну там подписано на плате база, эмиттер, разберетесь....

Сергей Васильев

vladislav

Там надо проверить стабилизаторы +/-15в и полевик, обычно они дохнут.
К157УД2 есть в вашем блоке, или нет?

Сергей Васильев

Easy Rider Значит ищите резистор сломанный возле микросхемы на блоке защиты. Там измерительный мост на резисторах построен, если один сломан, микросхема будет выдавать сигнал будто сработала термозащита. Несколько раз такое было. Там номиналы какие-то неправильно на схеме указаны (запятая не там, и...

Сергей Васильев

vladislav Если перевернуть разъем на один контакт подается -26, с другой стороны выход УМ (на котором 0). Посмотрите на сам индикатор, если нити накала (такие тонкие горизонтальные проволочки) оборваны и висят как попало, то ему пипец. Easy Rider Проверьте контакт, который отключает АС при подключе...

Сергей Васильев

В лабораториях ХР используется по другой причине. Всякий спец софт пишется как правило один раз под конкретную систему и больше не изменяется. Также и драйвера для всяких спец контроллеров. Поэтому там сменить ОС означает заменить весь комплекс оборудования, который стоит миллионы. По поводу интерне...

Сергей Васильев

Кстати вот еще к этому человеку можно обратиться. Но тогда черный с белым придется поменять, зато у вас будет эксклюзивная панель.

http://www.rt21.getbb.ru/viewtopic.php?f=15&t=100341

Сергей Васильев

Напечатать на сублимационном принтере на самоклейке и наклеить поверх, тонким оргстеклом или пленкой от папки-уголка защитить от истирания. Больше думаю никак.

Сергей Васильев

bykowina

Не, он на ТБ соединяется с шасси.
На УМ сделайте провода каждый отдельно, а не "паравозиком".
И общий там тоже отдельно на колонки, отдельно на УМ от средней точки кондеров.
Но это уже не такой существенный результат даст.

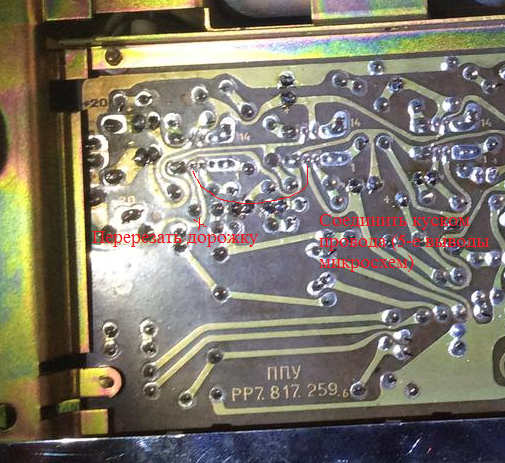

Сергей Васильев

Мелко блин. Надеюсь поймете.
Суть в том что там общий не из того места взят.

Сергей Васильев

Сделайте фото платы тембров со стороны дорожек, покажу как исправить.
Правую часть платы.

Сергей Васильев

Что ее искать, в любом магазине радиодеталей продается.

Сергей Васильев

Mbemb

У вас на работе групповая лицензия или энтерпрайс, она не обновляется так.

Сергей Васильев

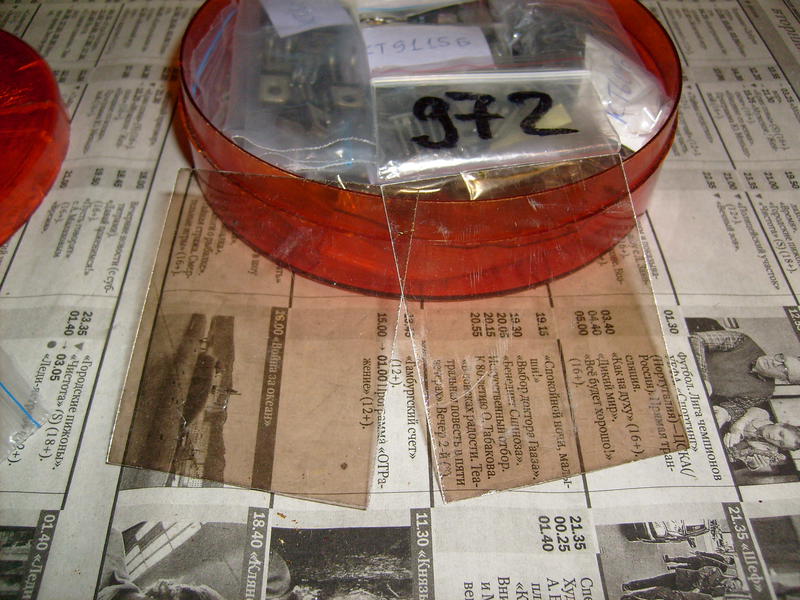

Слюда листками продается, стоит 20р штука. Причем в таком виде продается гораздо чаще, чем уже вырезанная по форме.
Китайская резина тоже листками продается.

Сергей Васильев

HyC писал(а):Теоретически возможно из него даже спейсшаттл сделать. Тока знаний и деталей много надо.

Вспомнилось что-то как в ералаше утюг ремонтировали.

Сергей Васильев

Растаман

Там надо удалить какое-то обновление и запретить его установку. Погуглите.

Сергей Васильев

Фон только (больше) в правом канале, или в обоих?

Сергей Васильев

Самый !

Ответил в ЛС.

Сергей Васильев

Rock STAR

Может. Там внутри 2 обычных транзистора (идентичных по параметрам). Выпаиваете и прозваниваете как обычно.

Сергей Васильев

VT34 КТ315 он смотрит постоянку на выходе лк. V20, V22 это защита от КЗ, тоже можно конечно проверить, но вряд ли сейчас в них проблема, т.к. нет звука. Левый канал на схеме снизу, зачем вам ПК, он же работает. Может у вас конечно схема какая-то не такая. Если выходные, предвыходные и V32 проверили ...

Сергей Васильев

alex_605

Только левый. Сейчас тоже начну отправлять в схему смотреть.

Сергей Васильев

Подскажите ножка коллектора транзистора должна звонится на основание транзистора (фланец с отверстием) ? Да. После установки транзистора в плату, проверяю прозвонкой с болта крепления транзистора и на радиатор, звониться цепь, такая же хрень и на правом канале? Это так и должно быть? Это зависит от...

Сергей Васильев

Мясопотам

Думаете многие читают информацию о каждом обновлении?)
А вообще имея компьютер с постоянно подключенным выходом в интернет, глупо надеяться, что он ничего никому не отсылает без вашего ведома.

Сергей Васильев

Читал в начале темы, внимательно буду снимать транзистор с радиатора, чтоб не повредить её. А эта пластинка только роль диэлектрика-теплопроводника выполняет? А если просто её на пасту помазать. Она выполняет роль диэлектриека и никакую другую. Заменить можно на китайские "резинки", фото приводилос...

Сергей Васильев

Информация для параноиков: после выхода 10 для 7 и 8 были выпущены обновления, добавляющие телеметрию и прочее. Только в данном случае никак не настраиваемую.
