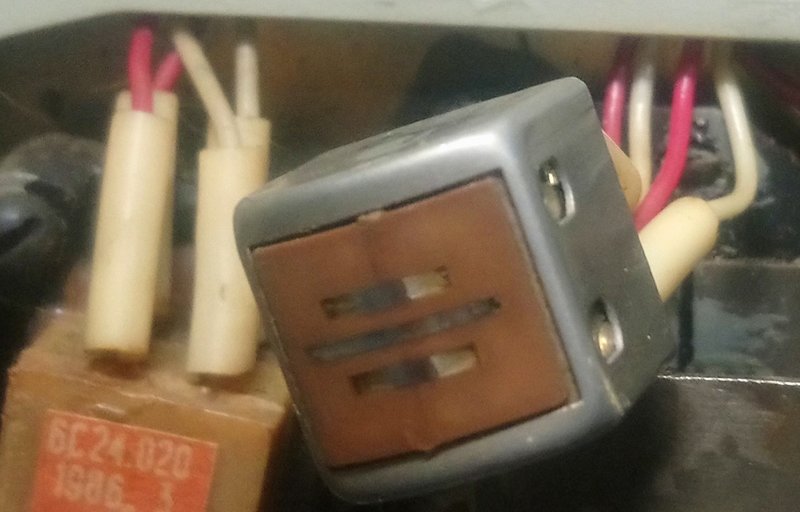

Применялась в советской аппаратуре, отличается от обычного кембрика тем что мягкая и полу прозрачная.

Pavoronn

Готов купить скан инструкции, ктото ведь выкладывал в общий доступ

Pavoronn

Pavoronn

Когда то выкладывали на форуме, скачивал но потерял, помогите найти сканы. Нужна именно от 202, не от 202-1, 202-2.

Pavoronn

FAI4 писал(а): ↑
17 дек 2021, 20:29
головка Unitra.

Такая ставилась например на Снежеть-203.

Ужасная штука!
Коричневый пластик треться лентой и забивает рабочую поверхность через каждые 5 минут.
Нежизнеспособная головка...

Спасибо огромное за ответ

Pavoronn

Юрыч писал(а): ↑
17 дек 2021, 21:08
Pavoronn, а в каком она магнитофоне стоИт? Судя по черным винтам и серой краске - Сатурн.

Сатурн-202-2 стерео редкий аппарат 1987 года, но головка не с завода

Pavoronn

Купил маг а там такая головка пристроена, где-то видел такую но не могу вспомнить, интересно что это за магнитная головка

Pavoronn

Батарейку для мультиметра удалось купить. Как в советское время "из-под полы". Вчера занимался УМ. Оказывается, в последний раз вылетело оба выходных транзистора, а не только кт818гм. кт819гм пробило по всем переходам. Заменил все кт502 и кт503 на новые в нормальном корпусе из кулёчка, заменил кт81...

Pavoronn

Влад ex RA4HAI писал(а):Pavoron
А какие по факту получились границы диапазона ?

с уважением , Владимир

Получил полный, подбором конденсаторов, 87-108

Pavoronn

Так как в данном аппарате нет РЛС, то взял магнит и поигрался радом с дросселем что последовательно со строчными катушками включён серп выровнял подклеив магнит к дросселю в нужном месте, вроде все ок, не знаю правильно сделал нет Это по сути и есть пародия на РЛС, там сверху магнит должен быть при...

Pavoronn

Перестроил магнитолу с японского диапазона на евро, не получается добиться полного диапазона 88-108, прошу совета какой конденсатор или конденсаторы отвечают за растяжку

Pavoronn

Так как в данном аппарате нет РЛС, то взял магнит и поигрался радом с дросселем что последовательно со строчными катушками включён серп выровнял подклеив магнит к дросселю в нужном месте, вроде все ок, не знаю правильно сделал нет

Pavoronn

Заменил драйвер, строчный транзистор тоже ничего не поменялось, вообщем проблема решилась кинул толстый провод земли прям с конденсатора выпрямителя на землю процессора ntsc tda3570 и все стало чисто

Pavoronn

Нужен совет знатоков, отчего такие вертикальные полосы на экране цветного тв Откинте питание нити накала кинескопа от обмотки ТДКС и от массы, и попробуйте запитайте от ЛБП, выставив 6,3V, и посмотрите что изменится? Было что присутствовала небольшая утечка между катодом и нитью накала, пульсации с...

Pavoronn

До синхропроцессора ещё драйвер с ТМС есть, а синхропроцессор точно не причём, если только кондёры у него в питании за 30 лет высохли. Я вообще, сначала бы все фильтрующие кондёры сменил не меряя, 30-ть с лишним лет им качества не прибавили. Заменил все конденсаторы по питанию, купил low esr, стало...

Pavoronn

Oleg456 писал(а):Если в базе все нормально, то диоды демпферные, кондёры в коллекторе строчного транзистора, кондер в питании строчки, сам транзистор, регулятор линейности, ну и хуже всего ТДКС.

Выбросы присутствуют и на базе, попробую заменить синхропроцессор

Pavoronn

Яркость на осциле приберите, а усиление добавте и рассмотрите полосу похоже у вас выбросы, которые соответствуют полосам на экране http://forumimage.ru/thumbs/20200325/158515741569961380.jpg подчеркнул красным, плохо правда получилось. http://forumimage.ru/thumbs/20200325/158515860020052765.jpg

Pavoronn

Pavoronn

Pavoronn

Oleg456 писал(а):Что на коллекторе строчного транзистора, от импульса до импульса, полоса их соединяющая ровная или с выбросами. Приставку от питания магнитолы отключали от неё наводки нет.

Попробовал запитать приставку от лабораторника, ничего не изменилось

Pavoronn

Oleg456 писал(а):Что на коллекторе строчного транзистора, от импульса до импульса, полоса их соединяющая ровная или с выбросами. Приставку от питания магнитолы отключали от неё наводки нет.

Да она от питания магнитолы через 7805, думаю тоже она наводку даёт скорее всего

Pavoronn

А что гадать то, у Шарпа название есть буквы цифры, сзади написано МОДЕЛЬ №, или номер шасси, стоит на плате, это и надо указать, тогда и со схемой проблем не будет, иначе не угадать, только общие рекомендации, типа демпферные столбы, или неисправность в коррекции, если экран у телека плоский. Это ...

Pavoronn

Они видны на av режиме, при приёме аналога слабо заметны, но тоже есть, от приставки цифр тв не изменяются всегда на одном месте есть изображение или нет, при приёме на встроенный тюнер они есть но менее заметны А серп по левому краю так же идёт? Мне это кажется более важной проблемой, чем эти стол...

Pavoronn

Марка sharp

Pavoronn

Проверю конденсаторы и заменю неисправные там дальше посмотрю

Pavoronn

Они видны на av режиме, при приёме аналога слабо заметны, но тоже есть, от приставки цифр тв не изменяются всегда на одном месте есть изображение или нет, при приёме на встроенный тюнер они есть но менее заметны

Pavoronn

Самое хреновое что нет схемы, вообщем надо начинать с питания

Pavoronn

Нужен совет знатоков, отчего такие вертикальные полосы на экране цветного тв

Pavoronn

Борисыч44 писал(а):Прижимные у них не брал, а резинки делали на родных пресформах, только сама резина не такая (имхо) - была более жесткая и усадку не давала

А вы не подскажите интересно как на заводе отмывались платы после монтажа видимо использовали какие-то установки.

Pavoronn

На какой клей лучше приклеить, пробовал и 88, и полиуретановый не ровно ложиться, интересно как их на заводе лепили.

Pavoronn

VIT59 писал(а):У меня как-то так.

Спасибо

Pavoronn

Интересует цвет этого провода, на фото зелёный встречались ли провода другого цвета

Pavoronn

Вылечилось заменой кр145ик1914

Pavoronn

Pavoronn

Восстанавливаю олимп 005с, не было головки поиска установил, интересует цвет соединительного провода для аутентичности, просмотрев фото в интернете нигде толком не видно, видел и зелёный и жёлтый, прошу помощи в данном вопросе, может кто-то поможет фото были другие цвета или нет

Pavoronn

Пробки скрутил так как они не держали, напряжение после них было 1,8 вольт вч, вращение сердечника трансформатора не меняло картину на пробках, значит частота гсп далека от той на которую были настроены пробки, я их подстроил, удалось добиться минимума 120мв, но седечники сильно выкручены получились...

Pavoronn

1) в3-38в должен мерять нормально при наличии родной головки-щупа. 2) "Сейчас настроил пробки, сердечники почти выкручены, так не должно быть думаю, надо мерить частоту гсп" - зря раскурутили, я ж говорил. Теперь гимора на порядок больше: был раскуручен ГСП- а теперь и пробкам капут. 3) Какого типа...

Pavoronn

Pavoronn Ток стирания и фильтр-пробки разные вещи,зря крутил туда сюда,если ГСП генерит,надо выравнивать резонанс на голове стирания подбором пикофаратных кондеров,с учетом того что голова юстирована и годная.Какой Олимп? Если 004 то там противотанковая ГС (как на Маяке 203), на 005 были варианты. ...

Pavoronn

"попробовать крутить транс и попасть на частоту фильтр-пробок" - это верно уловили. Но не увидел того, ЧЕМ МЕРЯЛИ НАПРЯЖЕНИЯ ? Если тестером-мультиметром, то показания всегда будут неверны. "пробовать покрутить фильтр пробки" - замучить до упора надо аппарат? Меряю в3-38в, покрутил пробки, удалось ...

Pavoronn

Вращение сердечника трансформатора не влияет на напряжение в контрольных точках хр8 и 9, там по 1.8 вольт находиться, пробовать покрутить фильтр пробки

Pavoronn

Pavoronn Трансфоматор в ГСП кто-нибудь трогал? Вот и не трогайте,смотрите головку,ее рабочесть и настройку,на крайняк подбор кондеров С3,С5,(от аппарата нумерация элементов может разниться,смысл тот же ),а транс не трогайте,на голове стирания ток поканально в большом разбросе? Трансформатор крученн...

Pavoronn

LAMER писал(а):2200 нормально бывало и 1500 вы бы ток лучше озвучили там резистора есть по закону ома посчитали бы

Ток стирания посчитал 70ма примерно получается напряжение на резисторах 560-570мв, я понимаю это много надо 50 если по паспорту на головку, значит можно немного емкость увеличить конденсаторов

Pavoronn

Проблема со стиранием на олимп 005, померил напряжения на стиралке 15 и 4 вольта, мерил в3-38, с завода стоят кондеры 3900 пф, начал подбирать конденсаторы получилось 1980 и 2170 пф напряжение 49-51в относительно земли, это нормально что такая низкая емкость получилась, есть донорская плата поставил...

Pavoronn

зависает 1914 если сделать сброс и при этом будут идти входные-счетные импульсы,у Вас случаем плата счета с оптронами не глючит?на счетный вход 1914й (нога 35)или ,что удобнее на dd12 на ногу 13 повесить вольтметр(желательно стрелочный или простейший логический пробник в виде светодиода и резистора...

Pavoronn

Путем долгих тыканий осцилографом выявил что процессор 1913 работает, не работает как положено 1914, получается при пуске не сбрасывается в ноль, зависает, спустя какое то время запускается в рабочем режиме, сижу ломаю голову стоит менять или так оставить?

Pavoronn

Проще выбросить его нафиг с 8 этажа и забыть как страшный сон

Pavoronn

1) "Питание в норме, электролиты не менял, в блоке питания померил esr и емкость в норме, менять не стал" - мерять - БЕСПОЛЕЗНО. Ибо меряется абсолютно не в рабочих режимах. И меняйте все. Тут не раз это проходили- и с Электроника-Олимп тоже. 2) "может какие то помехи в сети 220" - сеть не 220в, а ...

Pavoronn

Такое бывает при несбросе их в "0" при включении, и (или) грязной печатью, плохое питание. Во всяком случае в Вега МП-120 так. "питания в норме" - элетролиты-то менялись? Питание в норме, электролиты не менял, в блоке питания померил esr и емкость в норме, менять не стал. Заметил только что утром в...

Pavoronn

Pavoronn , вообще между ИК1914 и индикатором есть кучка 547КП1 с управлением Это уродство переключает индикацию с ИК1913 на ИК1914 со всеми последствиями. Пробуйте переключать режимы , что меняется. Вообщем проверил никакие программные функции не работают пока не загорятся нули на индикаторе, обзор...
