Самый!, FAI4 Большое спасибо за такие развёрнутые ответы и предложенные варианты!

Осталась проблема с нагревом резистора R59 номиналом 210 Ом. Приходит на него минус 34 а на выходе минус 10 - не слишком большое падение? На данный момент требуется победить проблему прожарки резистора, прошу помощи в направлении дальнейшего копания. тебя вообще не должен волновать нагрев резистора...

были разные платы УМ с реле? где эти разные платы УМ схем с реле, я вижу только одну: обведите мне релючки на них обеих. Приходит на него минус 34 а на выходе минус 10 - не слишком большое падение? посчитайте всё по закону Ома и сравните с данными на реле и мощность рассеивания на резисторе. Резист...

Добрый день! Итак, Пришло реле РЭС 6. Минус 36 (у меня получилось минус 33-34) для его работы которое потерялось, нашлось после замены банки 1500мф (оказалась дохлой) на выпрямителе. После чего собрал реле на УМ и все завелось. Реле срабатывает, звук на обоих каналах работает. Что касается предохран...

Схемы. Красным отметил отличные от заявленных, фактические напряжения.

На шасси все собрано. Ранее разбирал, чтобы отмыть платы, у прежнего владельца долго хранился в открытом состоянии непонятно где. Нашел 2 схемы УМ, на одной на разъеме XP1 на 3 ноге минус 25, на 6 ноге плюс 25, на другой схеме на 2 ноге плюс 25, на 5 ноге минус 25 у меня же наоборот 2 ноге минус 25,...

1) Реле РЭС9 0202. После его выпайки транзистор VT23 и резистор R59 греться перестали. Оно же коммутирует выводы 2 и 3 по правому каналу и 5 и 6 по левому. Я же могу их накоротко замкнуть (ну для примера 2 и 3 правого канала), через лампу разумеется и проверить на выходе сигнал? Реле проверил кроной...

Добрый день! Имеется блок усилителя мощности Электроника Д1-012 без ЭПУ, хотел бы использовать его в качестве усилителя. Но, имеется проблема с платой УМ, а именно она не выходит в рабочий режим, греется транзистор VT23 и "горит" резистор R59 ну и "звенит" реле (правда не постоянно). Выходники холод...

Вот что получилось. Индикаторы стрелочные М4761 подкинуты на предв. усилитель (подключены не напрямую разумеется, спаял схемку), подпаялся прямо к перемычкам, которые стоят вместо резисторов R1, R2 (идут к С1,С2). Работает со всех (3х) источников входящего сигнала вне зависимости от регулировки гром...

Кажется понял. Снять сигнал можно с С1 и С2

К сожалению в схемотехнике не очень силен... С точек узлов коммутации (переключателей) снимать сигнал полагаю не совсем верно, а вот дальше где они сходятся не очень понятно.

Добрый день! Подскажите пожалуйста кто знает, в каких точках в схеме предварительного усителя проходит сигнал после коммутации входов сигналов, но до регулировки уровня громкости, тембров, баланса, чтобы можно было снять сигнал для стрелочных индикаторов уровня напрямую (без зависимости от регулиров...

Sulphur писал(а): ↑

05 мар 2024, 16:30

dvlon писал(а): ↑

25 фев 2024, 15:23

иглу АТ3600 поставил

Прижим нужен от 2,5 г, а ЭПУ до 2 г, по памяти, поддерживает.

Да, верно. Но игла не убегает, дорожку держит уверенно, по звуку устраивает, выкрутил на 20. Миниатюрных весов нет, а так измерить бы по хорошему силу прижима.

alexsan писал(а): ↑

04 мар 2024, 18:57

А точно все включено,запись включается через пауза.

Добрый вечер! Да, все заработало. Не разобрался сразу в режиме записи. Ещё вопрос вдогонку, а никто не пробовал случайно ставить анализатор спектра с блока магнитофона на блок усилителя?

День добрый! Думал что все починил, оказалось это не так. Решил попробовать записать на кассету аудио с винила и что то пошло не так. Нажал одновременно плэй и запись на кассетнике, включил проигрыватель, а запись не пошла. При воспроизведении кассеты оказалось, что даже не затерло предыдущую запись...

Есть стрелочные индикаторы М68501 чёрные, есть от маяка 231. Думаю чёрные поставить и попробовать их подсветить. Со схемой подключения только надо определиться.

Да, перемотка в обе стороны бешеная, но ленту не рвёт, пока так оставлю, позже может пружину подрежу. Оба индикатора отстроил. Все электролиты заменил, на удивление все дорожки на гетинаксе устояли, про текстолит и речи нет (толстые ножки электролитов предварительно пинцетом поднимал, потом вытаскив...

День добрый! Склеил части пластиковых втулок проблема ушла. Всем спасибо!

Понял косяк) Всё таки нужно было бы их склеить)

Да. Поставил 2 тонких на 154мм, плоского не нашел. Вал крутит с постоянной скоростью на всех режимах. Ещё обратил внимание что на пластиковом валу подкатушечников на коцах трещины, и пластиковые шайбы или втулки которые в них заходят не фиксируются, думал приклеить их, но пока не стал, собрал так. М...

В общем все работы завершил, перемотка заработала. Единственное она "умирает" в конце перемотки. Тут как я понял дело в фетровых колечках. Все отмыл в изопропиле (без фетра разумеется), пробовал собрать без смазки, со смазкой машинным маслом, так же попробовал на смазке silicot. Лучший результат пок...

А фетровое колечко красное должно быть приклеено с одной стороны?

Спасибо! Буду изучать вопрос.

День добрый! Пассик еще не менял, но судя по всему добраться до него - целая история. Там стоит не родной плоский, а обычный тонкий (квадрат), видно, что пробуксовывает. Но это не исключает этой проблемы - "Там под маховиком- колесо, резинка которого стирается и трескается его кронштейн", потому что...

Спасибо! Подстроечником r16 снял проблему индикатора магнитофона. Осталось с перемоткой в оба направления разобраться. В одну сторону совсем не тянет.

Спасибо. Заменил последние 4 шт. гул пропал, возбуд тоже. Осталась проблема с индикатором магнитофона. Оба канала по дефолту стоят на делении 5 db (горят 6 делений), электролиты в блоке индикатора заменил на те же номиналы. При подаче сигнала индикатор работает, но вся активность выше 5 db.

Добрый день! Не могу побороть возбуд в блоке магнитофона (в пол шкалы индикатора магнитофона) сопровождающийся гулом. Электролиты заменил все, кроме 4х бочек рядом с трансом. Возбуждение идёт во всех режимах работы магнитофона, в режиме стоп тоже. Помогите пожалуйста, кто сталкивался с проблемой, ку...

Добрый день! 1) Проверил выходной сигнал на слух непосредственно с оконечников (сигнал подавал на 4 ногу УНЧ поочередно, переключая одну АС на выходе). Звук плюс/минус одинаковый, хоть и на правом канале высоких побольше. Полярность динамиков проверил кроной, диффузор выходит наружу. Погонял на друг...

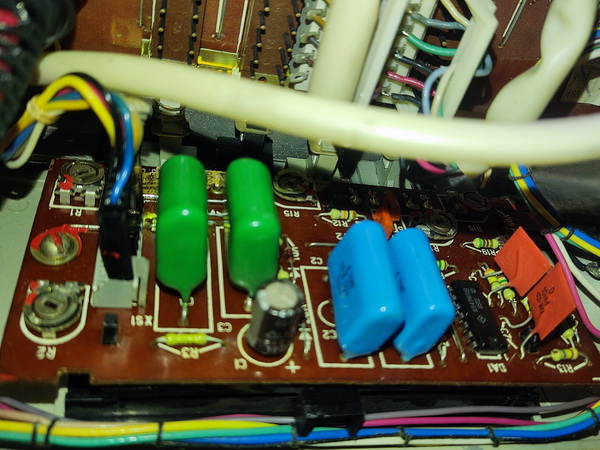

Исполнение эквалайзера такое же, как и на 3 странице, только вместо 4 электролитов стоят пленочные.

а) Моно кнопкой - никакого существенного эффекта. б) Да, если не сложно прошу пояснить. в) Проверил внимательно все еще раз, глаз ни за что не зацепился. Фазировку динамиков колонок проверил, все нормально. Еще обратил внимание, если подключаю колонку только к одному каналу (для примера к левому) и ...

1) Сигнал подавал в режиме стерео со стороннего цифрового проигрывателя на вход магнитофон. Провод din5pin - миниджек приобретен в радиолавке, проверен на мелодии103, с выходом сигнала все четко, проблем нет. 2) Подключены были 2 заводские колонки 6ас от Мелодии 103. Менял их местами картина сохраня...

Добрый день! Приобрел под восстановление Романтика МЭ-222с за символические 1000 руб. с исходными проблемами в виде практически полного отсутствия звука на выходе в обоих каналах и не работающего индикатора блока усилителя, не работающего полноценно блока магнитофона, и обломанной иглы блока винилов...
