pupkinv

Есть такой вариант: TA7318P "У мене внутре… гм… не… неонка"® http://forumimage.ru/uploads/20240918/172664327876439082.gif продаётся на алике https://www.aliexpress.com/item/1005006324066294.html Даташит: https://www.alldatasheet.com/datasheet-pdf/pdf/92317/TOSHIBA/TA7318P.html обвес 4 резистора + 2 ...

pupkinv

Это понятно. Не понятно зачем они, такой ёмкости, стояли как в исходной схеме нарисовано...

pupkinv

FAI4 писал(а): ↑
22 май 2024, 20:24
и что из этого?

ничего, констатирую факт

pupkinv

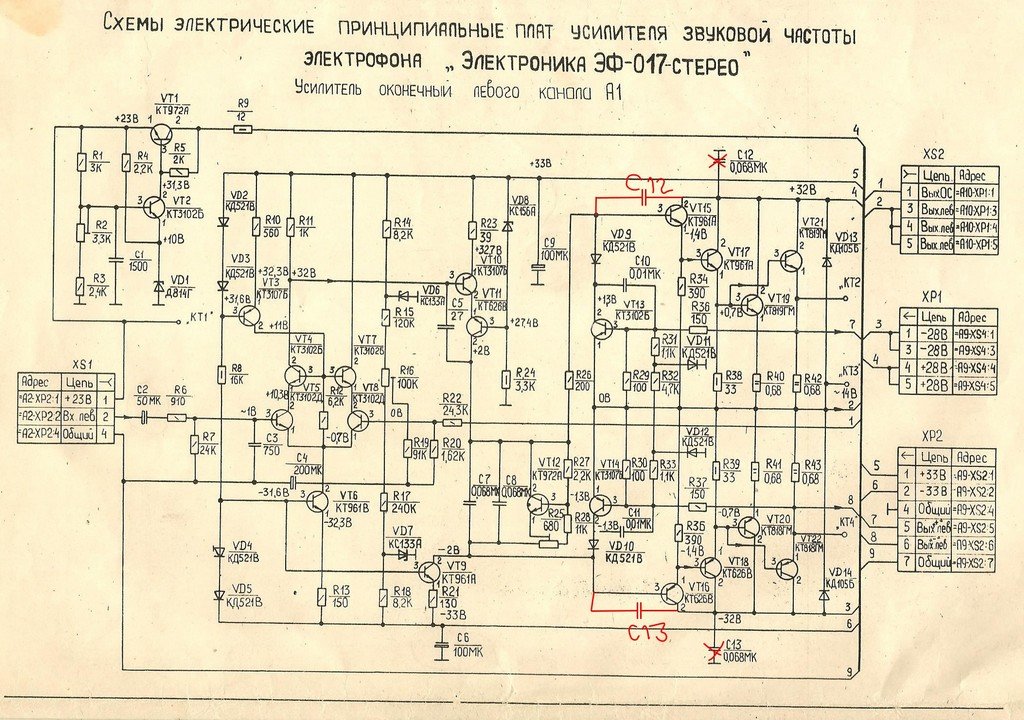

Обнаружил сегодня расхождения схемы модулей А1 и А3 с ПП. Коденсаторы С12 и С13 ёмкостью 100пФ

pupkinv

Andrey Smirnov писал(а): ↑
02 май 2024, 15:25
А много ли дает использование "сборки"?

Самое толковое объяснение кмк.

pupkinv

Какие по фондам достались комплектующие, на таких и делали аппараты. А мне-то то заливали, что советские супер конструктора подбирали-ставили в пары некомплементарные транзисторы и просчитывали схемы усилителей до мелочей, и ни-ни менять то, что гениями спроектировано. А тут оказывается "Вот оно чё...

pupkinv

Вопрос не в том, оправдано использование конкретных сборок за 45 руб. или нет, а в логичности (полезности) применения сборок как таковых. Недавно вот ещё вот такие увидел КТС395 (фото из интернетов) http://forumimage.ru/thumbs/20240428/171431026990389562.jpg http://forumimage.ru/thumbs/20240428/1714...

pupkinv

Согласен с большинством высказавшихся. Моё мнение: использование сборок предпочтительнее по причинам: 1) Одинаковая β, не надо подбирать тр-ры в пары (хотя врядли кто-то это делал в СССР) 2) одинаковое влияние температуры на оба тр-ра 3) меньше шумы (как минимум по справочным данным) Понятно что это...

pupkinv

oldmao писал(а): ↑
26 апр 2024, 14:41
а следовательно дороже

Да, про это я забыл. "Экономика должна быть экономной" ©, а масло - масляным ))
В зарубежных часто встречаются два стоящих вплотную в жестяной корбочке. Может даже и подобранные в пару.

pupkinv

Возник такой вопрос. Почему не получило широкого распространения использование транзисторных сборок в дифкаскаде УМ времён СССР? Ведь при их использовании не надо подбирать транзисторы в дифкаскаде и их параметры изменяются синхронно. В Estonia УМ 010 стоит КТС3103, интересно в каких усилителях ещё ...

pupkinv

Самый ! писал(а): ↑
27 мар 2024, 13:46
1) С20 по идее д.б. неполярным. Или два полярных встречно-включённых.

Добрался проверить. Вопреки логике, в "Блок защиты А8" С20 стоит, как в схеме указано - полярный, и на плате даже "+" нарисован

pupkinv

Самый ! писал(а): ↑
28 мар 2024, 15:30
Эстония 010 УП-УМ

По Эстонии УМ-010 у меня кстати ПП в пдф перерисованная мною есть, велкам - кому надо

pupkinv

Любой каприз за ваши деньги, а от меня абсолютно безвозвезмездно, т.е. даром. Всё равно уже разбил на блоки, если уважаемый goblin_ach сочтёт нужным - переложит на диск. А там уже пусть каждый себе: хочет клеит - хочет одним куском мотает.

pupkinv

Самый ! писал(а): ↑
28 мар 2024, 11:18
С годами ни характер, ни здоровье лучше не становится.

Увы, сам такой
Дайте почту, побью на блоки для Вас.

pupkinv

Самый ! писал(а): ↑
28 мар 2024, 09:10
Лично мне

1) Вам, как всегда, не угодишь )
2) Делалось не для Вас, но спасибо что все узнали Ваше личное мнение.

pupkinv

Там м.б. напряжение РАЗНОЙ полярности- смотря какое УМ плечо выбъет. Схемотехнически верно. Могу обозначить красным, с примечанием что было в оригинальной схеме. А если ещё и "порезать" на блоки Весь смысл создания "одним листом" был в том, чтобы не бегать по разбитым на блоки кускам, а Вы предлага...

pupkinv

goblin_ach писал(а): ↑
24 мар 2024, 07:52
https://disk.yandex.ru/i/vAINaAVrraKTBQ

Выслал исравление, перевыложите плиз

pupkinv

Самый ! писал(а): ↑
27 мар 2024, 13:46
Заметил случайно:
1) С20 по идее д.б. неполярным. Или два полярных встречно-включённых.
2) XS5.8. д.б. +28в.

1) В первоисточнике полярный, по-факту надо смотреть
2) да, сори, когда смотрел помнил , но не исправил

pupkinv

В оригинале так

Какие огрехи у ребят с youtub находил - исправлял. Но не факт, что все.

pupkinv

goblin_ach писал(а): ↑
22 мар 2024, 04:23
давайте на ядиск залью

ловите

pupkinv

Накидал для себя целостную схему с межблочными соединениями для ЭФ-017. Исходники взял с известного youtube канала Восстановление схем аудиотехники СССР . Пофиксил их ошибки (которые обнаружил). Т.к. форум не позволяет pdf аттачить, то вот в максимально допустимом для форума разрешении картинка http...

pupkinv

persey.a писал(а): ↑
15 янв 2024, 11:58
Понятно что тема поговорить охота

Все забыли наверное, что я писал:

pupkinv писал(а): ↑
10 янв 2024, 20:16
Поиск и дальнейшая покупка КТ626В дали плачевные результаты

Наверняка они были из партии отбраковки украденой вынесеной с завода, а у Вас нет.

pupkinv

vik7, Самый !, Прошу вас по теме, автор-дурак, потому что так не делают, − можно, а кому и как писать — лучше в личке.

pupkinv

Тем кто говорит что конструкторы не просто так поставили в пару КТ961 и КТ626 и значит это единственное правильное решение и не стоит нарушать эту гармоничную пару. Для информации: слева Феникс УМ-005 Справа Ласпи У-005

pupkinv

Про имеющиеся в наличии "как конструктора спроектироали" КТ626. Померял Icbo с помощью dy294. Получил 1,4 мА. Не поверил. На неделе возьму у знакомого БП, померяю на паспортных 80В, ну или хотя бы на рабочих для УМ-010 30 В. Но что-то слишком много времени эти проверки отнимают. Если подтвердится ан...

pupkinv

persey.a писал(а): ↑
11 янв 2024, 14:32
Я поступил бы - померял на утечку К-Э и Э-Б

Вы имеете в виду обратный ток коллектора и эмиттера?

persey.a писал(а): ↑
11 янв 2024, 14:45
Как Вы испытывали?

с помощью приборчика dy294

persey.a писал(а): ↑
11 янв 2024, 14:45
По схеме напряжение на коллекторе -30,7В

учебники говорят, что Uкэ ≥ Uпит х2

pupkinv

persey.a писал(а): ↑
11 янв 2024, 14:32
Что Вам не нравится в купленных транзисторах?

При паспортных Uкэ=80В, у них пробой ЭК наступает при меньшем напряжении

pupkinv

У Вас отличные познания в комплектующих а также в схемотехнике усилителей. Делайте как считаете нужным. С Уважением. Спасибо за Ваше мнение. Ваш сарказм понятен. Я за сохранение аутентичности, но сразу указал, что доступные и купленные КТ626 (в количестве 14шт) все деградировали до неприемлемых пар...

pupkinv

bd139/140 случайно не китайские с Али? Нет, ST + CDIL, куплены в локальном радиоамге, они честно указывают где китай, а где оригинальные. Тема ВЫСОСАНА из пальца. Всё верно, читайте внимательно сообщение, там я чётко указал что всё ради личного удовольствия ... Значит разработчики схемы как бы помя...

pupkinv

Пересверлить дырку. Во-первых места почти нет под второе отверстие. Во-вторых отверстие там 3мм диаметром и естественно оно не будет этой пустотой отводить тепло. На пятак металлизированный у транзистора накладку\пластину металлическую прижать штатным крепёжными винтом. А вот это вариант! Спасибо.

pupkinv

Попутный вопрос, имеет смысл драйверную пару по бетте подбирать?

pupkinv

Начальник писал(а): ↑
10 янв 2024, 21:20
Про этот вариант я и писал

отправил раньше чем прочитал )

pupkinv

ssmmiill писал(а): ↑
10 янв 2024, 20:32
Неа, менять подключение

В смысле?
Пока наилучший вариант, кмк, обрезать базу и эмиттер и проводом скрестить

pupkinv

Восстанавливаю потихоньку ESTOINIA-УМ-010. Поиск и дальнейшая покупка КТ626В дали плачевные результаты: при паспортном Uкэ = 80В, Ubr у них от 52 до 74.... К тому-же они не совсем пара для КТ961А. Решено заменить их на пару BD140/139 НО! Если у КТ961 с ногами проблем нет, то КТ626 и BD140 зеркальны ...

pupkinv

Вит писал(а): ↑
13 дек 2023, 19:26
Не смог найти читаемую схему 7112

вот есть

pupkinv

И как сюда запостить PDF ?

восстанавливал для себя по фото
4Ом версия

pupkinv

Вчера наткнулся на видео в Ютьюбе https://youtu.be/IYzj6YLA2p4
Есть ли тут этот человек Арвидас Ясинский?

pupkinv

fdr1 писал(а): ↑
14 июн 2023, 20:20
Остается влажной где-то час

Добавьте глицерин, будет сохнуть месяц

pupkinv

Стоп, вы имеете в виду от середины диапазона сопротивления или от середины угла поворота оси?

pupkinv

HyC писал(а): ↑
27 май 2023, 14:43
У родного потенца отвод не от середины

У меня в усилителе от середины, у китайца был не от середины я перезал дорожку и кинул жилку с середины. Оба логарифмические.

pupkinv

открою страшную тайну: в сети есть ПОИСКовики! Сарказм понимаю, в ПОИСКе был и слегка подохренел от количества вариантов. Как упоминает HyC страдальцев много и у каждого 2-3 методики. Хотелось бы услышать от того того, кто практически решал эту задачу. тема многостраничная страдальцев с этими кумир...

pupkinv

Перемычку кинуть- посложнее Ничего сложного. У меня есть на 100 КОм китаец, уже сделал. Только вот подумал что всё равно надо пересчитать тонокомпенсацию. Исходный ведь на 217 КОм (250 КОм по схеме) с отводом от середины, а я сделал с отводом от 50 КОм. Где взять методику подскажите плиз. http://fo...

pupkinv

HyC писал(а): ↑
26 май 2023, 14:36
У китайца надо смотреть от какого места сделан отвод

Это не есть прблема. Там можно перерезать дорожку и кинуть перемычку в нужное место.

pupkinv

Китаец такой

pupkinv

Спасибо всем за советы. Раз уж дорабатывать слесарно ось, то склоняюсь к тому чтобы лишить агрегат аутентичности и заменить фирменный японский ALPS (ужасного качества) на китайский дискретный a`la ALPS. Правда 20 тиков против 40, зато ровно по каналам будет, ну и оську удлинить прийдётся на 5мм. Аут...

pupkinv

Wladimir_TS писал(а): ↑
25 май 2023, 22:25
Доступ к токарному станку есть ?

Увы нет.

pupkinv

Раскернить обратно после удаления врядли получится, там тела с гулькин нос, а про припаять - я не подумал, благодарю за идею Что значит "люфтит токосьёмник"- ? Люфт он и в африке люфт: оська уже повернулась, а токосъёмник ещё не сдвинулся. Причём тоько на одной секции. Вобще я в сомнениях, т.к. при ...

pupkinv

Есть такой сдвоенный регулятор громкости, с трещёткой на 40 щелчков. http://forumimage.ru/thumbs/20230525/168501334256361359.jpg Внутри люфтит токосъёмник. Хочу разобрать и пофиксить проблему. Прошу советов как потом его заклепать обратно. http://forumimage.ru/thumbs/20230525/168501334311216740.jpg ...

pupkinv

нашёл

pupkinv

Ну так не 10 заклепок в плату ставится - штук 30-40-50.... Там форма и пуансона и оправки довольно сложная с внутреннее скруглённой выемкой. такие? https://www.aliexpress.com/item/1005004674923431.html Недавно на ютубе видео попалось, там метализацию гальваникой с помощью коллоидного раствора графи...
