Alex640404

JAS писал(а): ↑
18 май 2024, 07:42
по цепи +5В

По этой цепи вроде здесь обсуждали и сделали вывод что не более 500мА.

JAS писал(а): ↑
18 май 2024, 07:42
20В?

По этой не помню, но по моему тоже обсуждалось

Alex640404

JAS писал(а): ↑
15 май 2024, 20:40
КЗ или обрыв?

Чаще они превращаются в резисторы.
В обрыв на моей практике ни разу не уходили.

Alex640404

куда копать Копать в сторону кт315 на плате ключа коммутаторного, в сторону кнопок (микриков) на плате логики, проверить силовые транзисторы управляющие двигателями. Если не там неисправность то искать ее на логических элементах. Также на плате логики и плате ключей нужно проверить все керамические...

Alex640404

Про идель есть своя тема.

viewtopic.php?f=3&t=42383&start=150

Alex640404

Операционник к157уд2 посмотрите на плате УЗ что у него на входе/выходе.
Довольно таки часто они вылетают особенно если есть перекос по питанию +/- 15 вольт.

Alex640404

Vygandas писал(а): ↑
04 мар 2024, 20:43
северный пЭсец

Это как?
Продавец померил по моей просьбе сопр и индуктивность
Сопр. 80 оМ
Индуктивность 16 мГн

Alex640404

АлексейГрей писал(а): ↑
04 мар 2024, 20:24
Для новой это даром! Странно!

Со слов продавца новые, но почему то паянные.
С зади какие то подозрительные метки

Alex640404

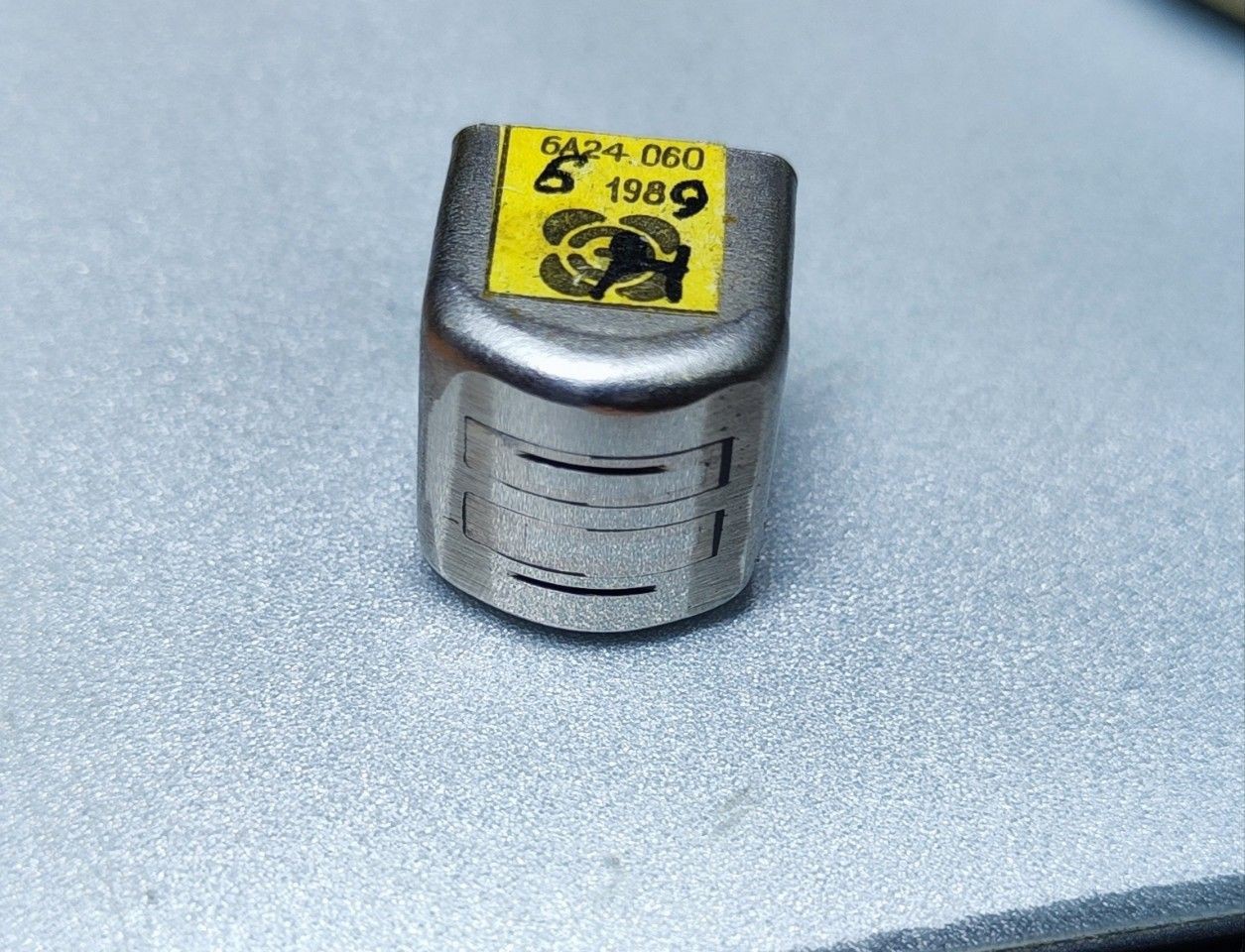

Сейчас на авито предложили 060-ю голову записи за 1000
А она как?
Стоит брать в запас на олимп 005с или илеть 110?

Alex640404

Здравствуйте товарищи!
Тоже вопрос:

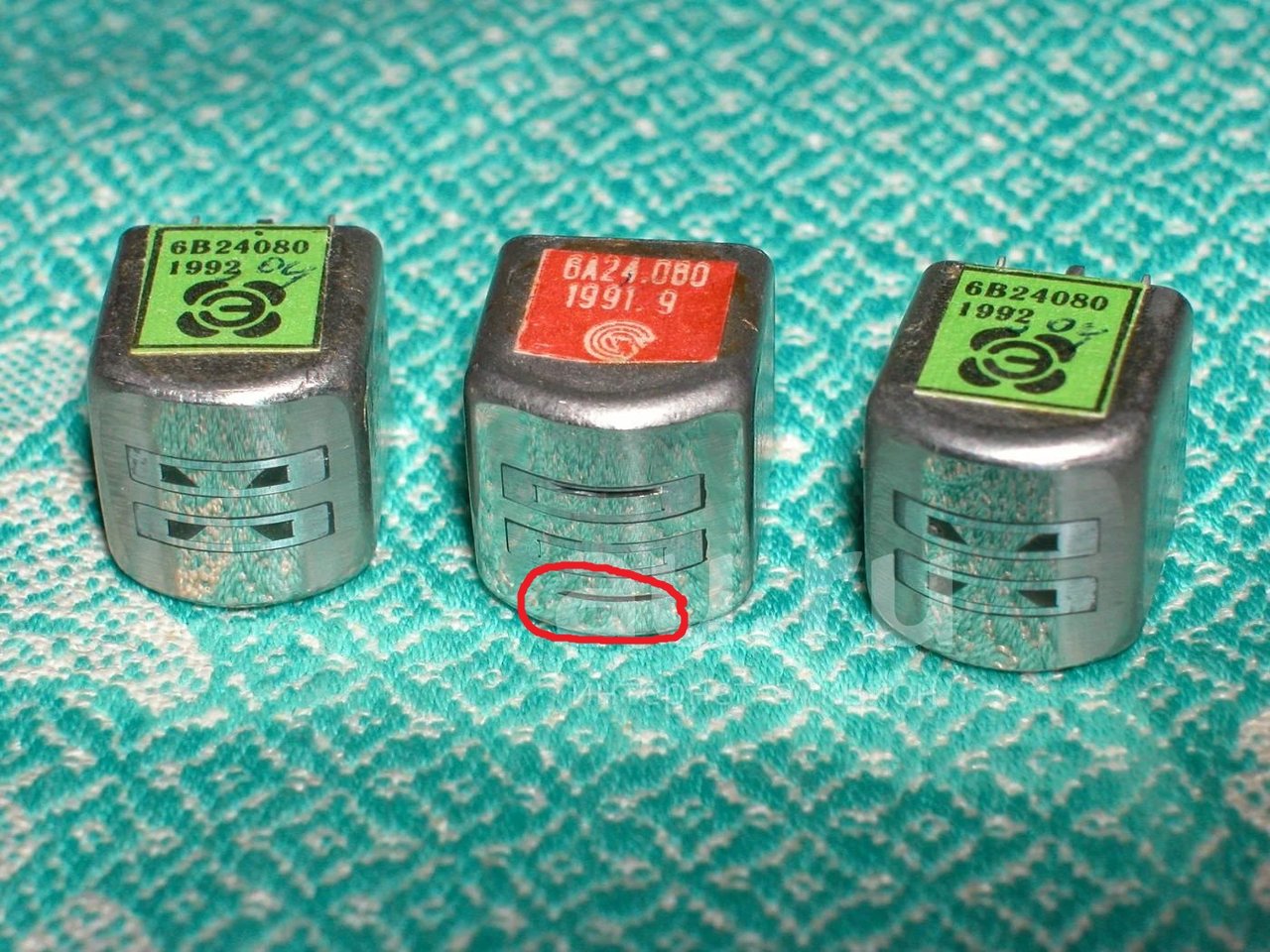

Какие лучше по качеству ГЗ и ГВ (080 - 081) с пропилом с низу или нет?
И для чего вообще его сделали?

Alex640404

АлапМЮ писал(а): ↑
01 мар 2024, 20:18
Да,поигрался с веревками , подвинул немного вверх ЭМТ, стало работать уверенно ( растормаживание с втягиванием штока ЭМТ).

Ход штока ЭМТ должен быть не более 7мм.
Если ход был больше 7 мм то возможно поэтому магнит и не срабатывал

Alex640404

garric писал(а): ↑
27 фев 2024, 23:06
стоит ли брать?

Ну это смотря почем

Alex640404

anatolii1978 писал(а): ↑
19 фев 2024, 10:39
Есть так-же возможность взять с теас-овскими головками но немного дороже

ИМХО лучше так и сделайте.
Тошнит от 510-х голов

Alex640404

poichak писал(а): ↑
25 янв 2024, 20:32
общий означает от которого меряют

Да, позже когда поставите блок питания на аппарат и воткнете коннекторы на место эти два контакта соединятся на масуу (шасси) и эти напряжения уже можно будет мерить относительно шасси

Alex640404

Если можно подскажите между какими пинами померять. Вот же по схеме у Вас выход с платы БП http://forumimage.ru/thumbs/20240125/17062030234069758.jpg Там указано общий +/- 15 это шестой контакт коннектора. От него и мерийте 9 вольт нужно мерить относительно пятого контакта На второй плате аналогичн...

Alex640404

Самый ! писал(а): ↑
25 янв 2024, 20:13
poichak, теперь Alex640404 будет ломать голову, что и как переводить на вменяемый технический.
И соотв. советовать что нужно.

Да ладно Вам..)))
Нужно же ткнуть носом человека..
Сами все такие были когдато

Alex640404

poichak писал(а): ↑
25 янв 2024, 19:35
ноль мультиметра я подключил к заземлению цепи

Блок питания снят или нет?
Коннекторы с БП отключены?

Alex640404

poichak писал(а): ↑
25 янв 2024, 02:50
Естественно я говорил изначально о том, что хочу вынуть блок питания из корпуса устройства и без нагрузк

Самый ! писал(а): ↑
25 янв 2024, 19:27
- если откинуты? А как это

Этот чел вроде собирался снять транс с блоком питания в сборе и мерить его не в составе аппарата.

Да уж не информативные вопросы соответственно и такие ответы

Alex640404

- билиберда, или "всё сгрело" до обрыва, начиная с плавких вставокок. Но скрее всего- криво померяно: в каком режиме, отностительно чего, на каком пределе ЧТО меряли? Там ЕМНИП если коннекторы с БП откинуты то напряжения нужно мерить относительно не массы а соответствующих пинов на коннекторе. С ко...

Alex640404

рассмотрим "результаты" работы с ним Если должна звониться схема можно было так и сказать без этой бравады. Я не знаю какая информация может оказаться ценной поэтому стараюсь предоставить её максимально всеобъемлюще. Вопрос - что можно измерить тестером включив блок питания для оценки его работоспо...

Alex640404

poichak писал(а): ↑
25 янв 2024, 17:29
+ и - 220

Это как?
У Вас в сети постоянное напряжение?

Alex640404

Самый ! писал(а): ↑
25 янв 2024, 16:57
в описании такой фукции нет.

Да обычный ПКН 41 там стоять должен
Это не орбита 107

Alex640404

Самый ! писал(а): ↑
25 янв 2024, 10:31
Но это- скорее именно "исключение" из массы.

Это точно.
Дураков к сожалению и на ютубе хватает..)

Alex640404

- Не принимайте ролики от блоггеров за руководство к действию. Я знаю безобразные "рекомендации" от них: отрицательные отзывы "там" от нормальных спецов идут тоже в "+" блоггерам. Нормальному мастеру, как ИМХО правило, не до ю-тубов. Был один очень хороший мастер Георгий Веревкин который потратил о...

Alex640404

Это не понял. Линейный усилитель имеет 20мВ на входе и 500мВ на выходе[/u] БЕЗ регулировок[/u],т.е. 500мВ получаем "само-собой" или "автоматически". И еще вопрос по 775 мв. Что это за напряжение где его регулировать и как? 775 мВ скорее "служебное" напряжение, вырабатываемое фильтром в шумоподавите...

Alex640404

Vygandas писал(а): ↑
11 янв 2024, 13:10
Поменять наверно проще чем рихтовать с кувалдой !

Да, спасибо! Поменял проблема ушла.
Просто мне интересно что с ним вдруг могло случится?
Не ужели с завода такой...))

Alex640404

ну не знаю с чего такое указание. Вот меня это с понтолыги и сбило..) Задал автору этого сообщения вопрос в л/c пока тишина. Исходно работу начинать с БП- проверить все режмы. Есно БП работает правильно. Напряжения в норме. Пульсаций тоже нет. Все режимы работают, лпм почищен, смазан, отрегулирован...

Alex640404

может электролиты просто не меняли? Аппарат был куплен в деревне и со слов хозяина ходил по рукам от мастера к мастеру и никто его не смог отремонтировать. Но зато каждый из этих мастеров изрядно покопался в каждой плате видимо Советским 100 ватным паяльником не жалея припоя и канифоли. Мной были о...

Alex640404

Дошло дело до настройки сей аппарата. Подскажите пожалуйста как правильно настроить уровни воспроизведения и индикаторов по тест ленте? Есть тест лента записанная частотой 1000 0 дб на всю ширину ленты. Судя по схеме на ней указано что на выходе УВ напряжение должно быть 500мв а в инструкции по ремо...

Alex640404

могут быть виноваты подшипники Втулки вроде плотнечком он с биением быть не может Снял видео как он работает. Отчетливо видно что якорь-статор как будто бы овальный. https://youtube.com/shorts/4hqlNR5Ihak?si=R9X98RGtorHjHF3B Хорошо что в Идели не дефицитный ведущий двигатель ! Согласен. Без проблем...

Alex640404

Vygandas писал(а): ↑
08 янв 2024, 13:17
Вполне возможно что двигатель никогда не обслуживали

Все дело оказалось в биении якоря. Замена двигателя решила проблему.
Вопрос в том как такое могло получиться,
Не ужели брак с завода?
Как этот аппарат тогда могли слушать вообще и почему не отнесли по гарантии.

Alex640404

он и есть основным источником жути Тоже так думаю. Ролик наверное не причем. Прижим ролика на звук двигателя не влияет У двигателя какой то странный звук даже на холостом ходу, особенно отчетливо слышно при его остановке https://youtube.com/shorts/vXqISSOvH8Y?si=8qjMVWcTdasodJvU в звуковом тракте п...

Alex640404

Всех с Рождеством! Подскажите пожалуйста знающие люди. Может ли ведущий двигатель или его УСС являться источником жуткой детонации? До этого как работал не знаю. Аппарат был куплен не рабочий и восстановлен. Лпм обслужен, смазан, отрегулирован. Был произведен ремонт ремонт УСС (не держал обороты, кр...

Alex640404

Датчик движения ленты как автостоп работать не должен.
Он нужен на пример для того чтобы раньше времени не включилось воспр. после режима перемотка.
Тобишь аппарат ждет пока остановится лента после перемотки и только тогда включает плей.

Alex640404

Прошу помощи с ремонтом автостопа. После капиталки платы логики на идель 001-1 не работает автостоп. Фото диод на открытие/закрытие реагирует. На базе транзистора vt6 при отсутствия ленты приходит напряжение 500мв. На коллекторе vt7 при открытии/закрытии фотодиода напряжение отсутствует и не меняетс...

Alex640404

Подскажите пожалуйста знающие люди! это прям шарада какая-то: задавать вопрос по элементу- зачёркивая его название на картинке. Даже при этом, человеку, совсем НЕ ЗНАКОМОМУ с аппаратом, найти самого его и назначение не проблема, ибо смотреть инструкции по ремонту с описанием работы схемы- табу нет:...

Alex640404

А вот он на схеме

Alex640404

Подскажите пожалуйста знающие люди!
Что регулирует подстроечный резистор на плате логики (блок управления) Идель 001-1?
Что то ни в схеме ни в инструкции по ремонту про это ничего не нашел.

Alex640404

Состояние Вашей платы очень не очень.
Ищите либо коротыш, либо не контакт между верхнем и нижнем слоями.
Что дымнуло в прошлый раз тоже нужно искать.
Не бывает такое чтоб деталь пошел дым и

pepel13633 писал(а): ↑
30 ноя 2023, 15:01
всё целое

Alex640404

@R2R писал(а): ↑
27 ноя 2023, 20:16
я думаю понятен.

Спасибо!
Это я знаю.
А по мануалу нет ни у кого рецепта?

Alex640404

Спасибо!
А по феншую нет способа?
Не ужели на заводе так раньше запаривались с каждым аппаратом?

Alex640404

А крайняя правая цифра это цифра один или это тоже горят случайные сегменты?
Правая цифра счет работает?

Alex640404

Парни подскажите пожалуйста высоту регулировки подкатушечников по такому методу. В мануале не нашел как их регулировать а методом тыка уж больно геморно. Каждый раз приходится снимать тормозной диск, тормозную ленту и рычаг. Весь умумукался уже.. Кому не трудно снимите подкатушечник на своем аппарат...

Alex640404

Должны быть как тут

Alex640404

Жека писал(а): ↑
26 ноя 2023, 14:12
не каких пятен не видно,

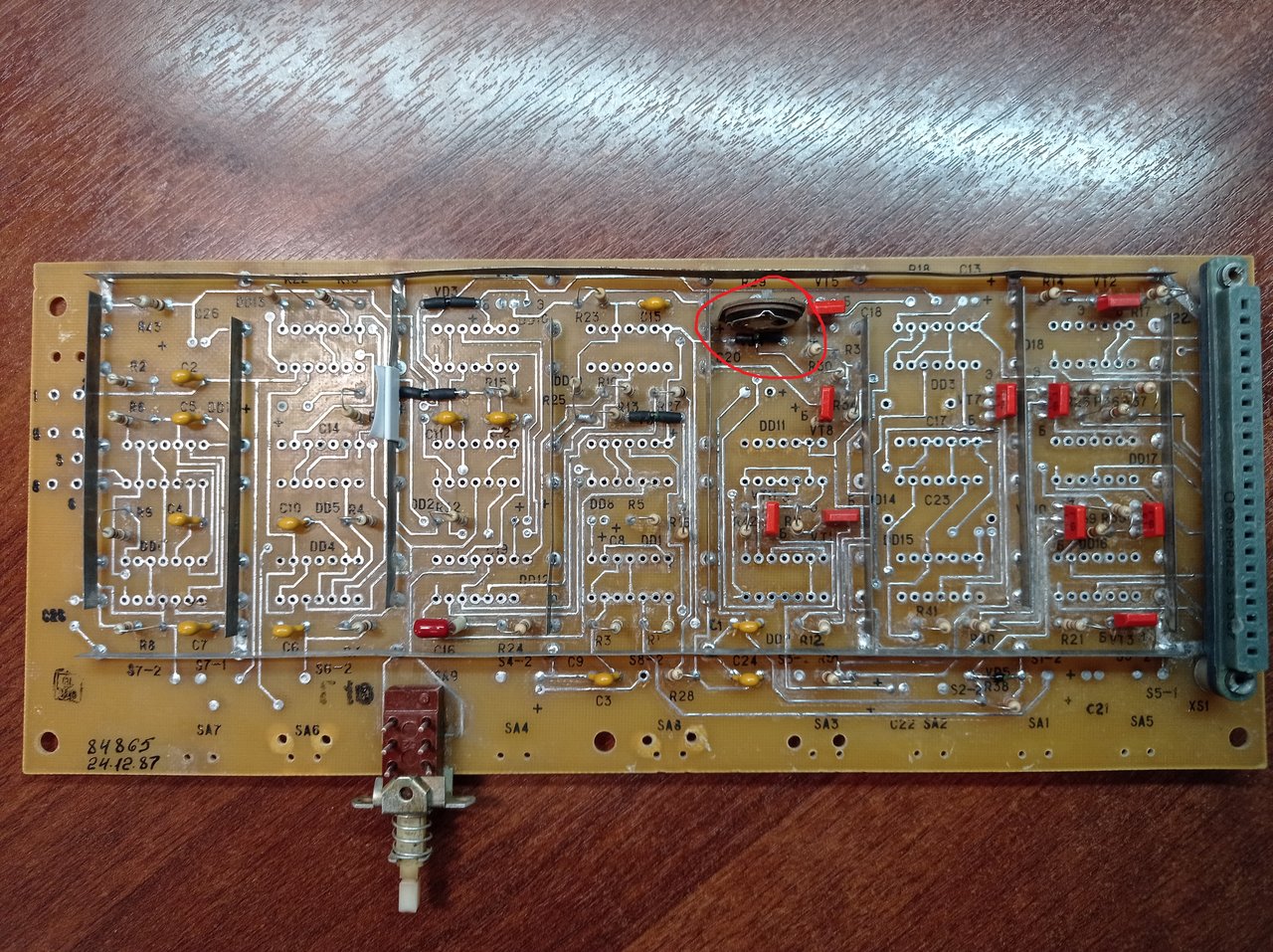

Вот где выделил посмотрите у Вас черное пятно или серое?

Alex640404

Тот компонент который у Вас дымнул уже скорее всего либо ушел в КЗ либо в обрыв. Прозвоните все компоненты предварительно прямо на плате может он и найдется. Печать двухстороння и ей изрядно досталось. Обратите внимание чтоб был контакт на монтаже в переходных втулках платы. Часто бывает что припаив...

Alex640404

pepel13633 писал(а): ↑
15 ноя 2023, 10:38
с платы пошёл дым.

И откуда дым пошел в первую очередь

Alex640404

pepel13633 писал(а): ↑
16 ноя 2023, 17:36
что примерно искать?

Все из выше перечисленного и искать..)
И желательно внятное фото платы

Alex640404

pepel13633 писал(а): ↑
11 ноя 2023, 05:47
будет или нет работать стабилизатор в маге если собрать его на кренках.

А чем Вас достал штатный?
Вроде по схемотехнике уж не такой сложный.
Может не городить огород и отремонтировать штатный?

Alex640404

pepel13633 писал(а): ↑
04 ноя 2023, 17:39
над ней похоже очень поиздевались

Особое внимание обратите на то чтобы после всех манипуляций сохранился контакт в переходных втулках платы

Alex640404

alexsan писал(а): ↑
03 ноя 2023, 09:12
CTAPU4EK, Хорошее решение.

Поддерживаю!
