korkin68

Сименс 1927 г. коммутатор 10-2

korkin68

Сергей Блат выражаю огромную благодарность за бесценную информацию по линейке ВЭФ. Особенно порадовали фото настенного аппарата! Однако вопрос. Недавно я приобрел аппарат БАГТА-49 (не тот, что выкладывал здесь, другой). В нем все выглядит родным, на бумажке на днище стоит модель БАГТА-49, два винта...

korkin68

Попробую описать телефонные аппараты БАГТА разных выпусков, чтобы было понятно, в чем отличия: 1. BAGTA-40 1940 г. Схема F№ 360000 НКЭП СССР на русском и латышском языке, принципиальная Sk 61152, монтажная Sk 61954, один конденсатор 1939 г. внутри корпуса. Трубка: тонкое ребро со стороны микрофона, ...

korkin68

Большое спасибо, разберусь обязательно.

korkin68

korkin68

Настольный немецкий таксофон Тишмюнцер 55 - моя подробная статья с историей создания, схемой и хорошими фото - здесь: https://zen.yandex.ru/media/id/5e307e7a ... 7b822b266e?&

korkin68

Добрый день всем! Ищу схему польского телефона PZT CB 27 (год выпуска 1934), может быть есть у кого-нибудь? Буду благодарен. С уважением. Коркин Вадим Александрович.

korkin68

Старый труп лучше новых двух...

Старая прокурорская шутка...

korkin68

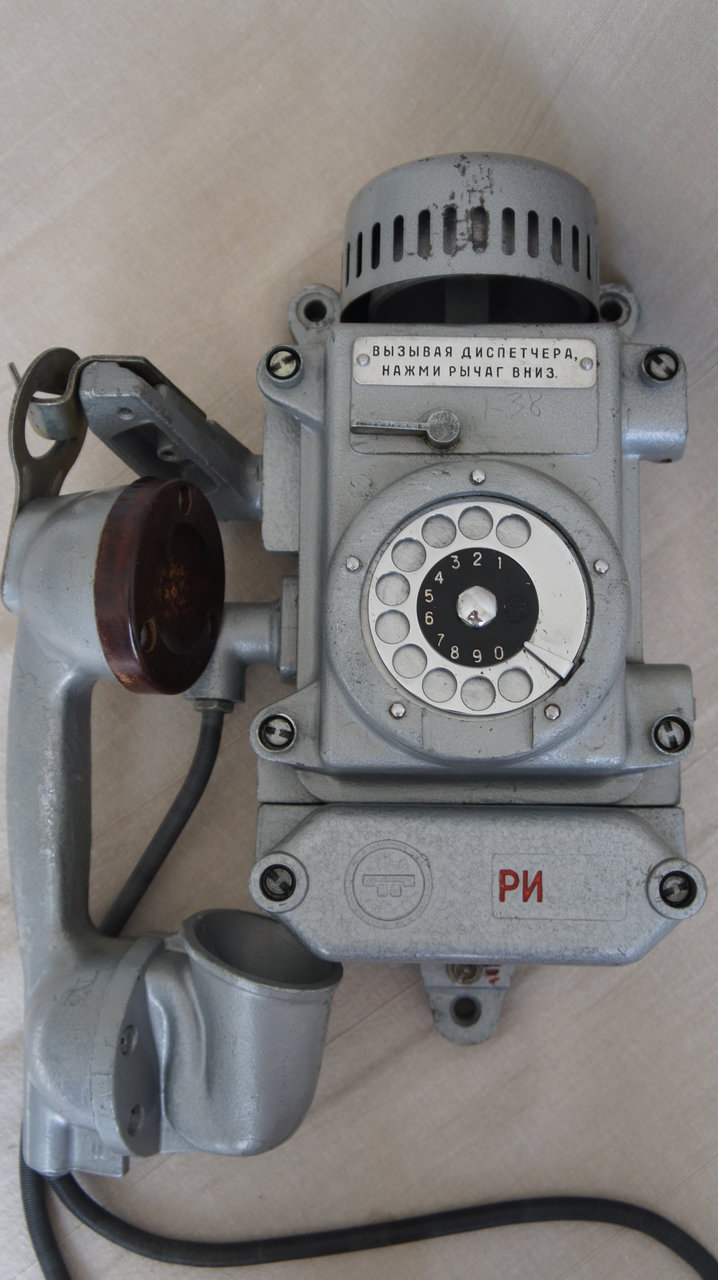

ТАША-2- шикарный аппарат. Лет 30 выпускался на Пермском телефонном заводе. На фото весьма потертый образец , видимо не чем было протереть. :-) Это уже протёртый. От лёгкого налёта шахтной пыли Среднего Урала. Извините, korkin68, это я на свой экземпляр протертый посмотрел. http://forumimage.ru/thum...

korkin68

korkin68

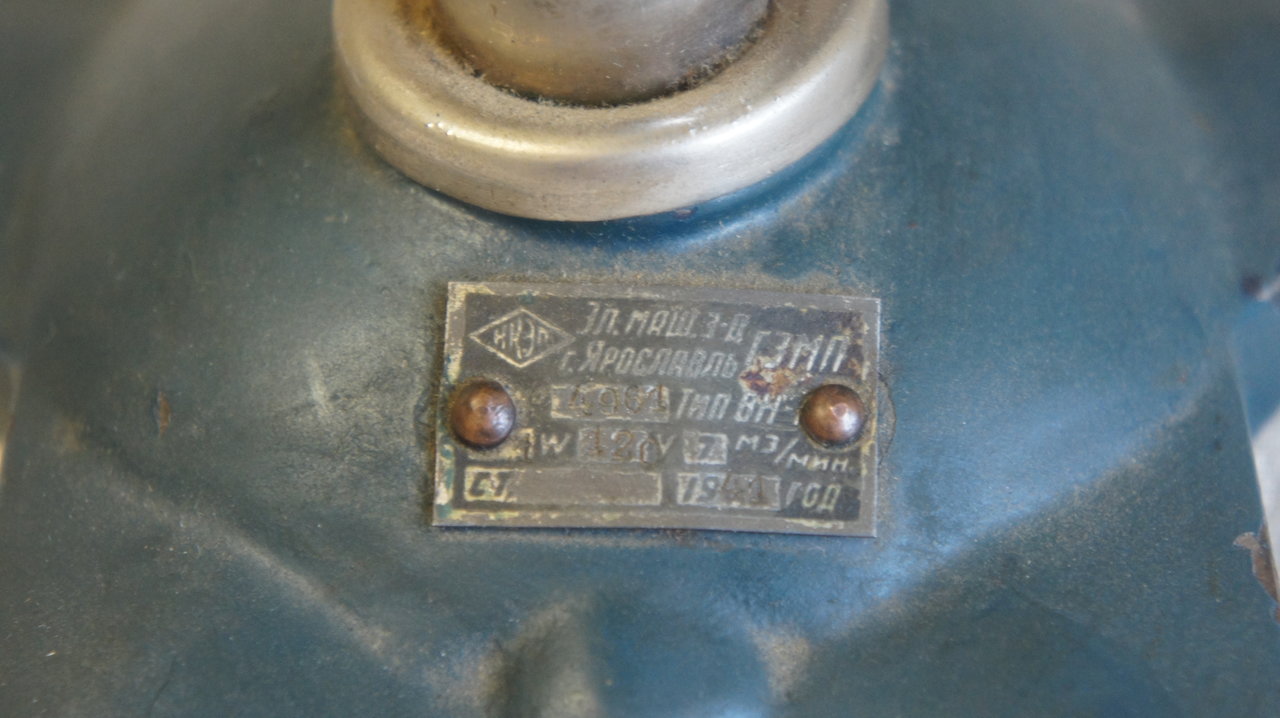

Вентилятор ВН-1 "Звезда" Ярославский завод, 1941 год. 127 вольт.

korkin68

Вентилятор "ХЭС". 1956 г. Редкая модель. Работает абсолютно бесшумно.

korkin68

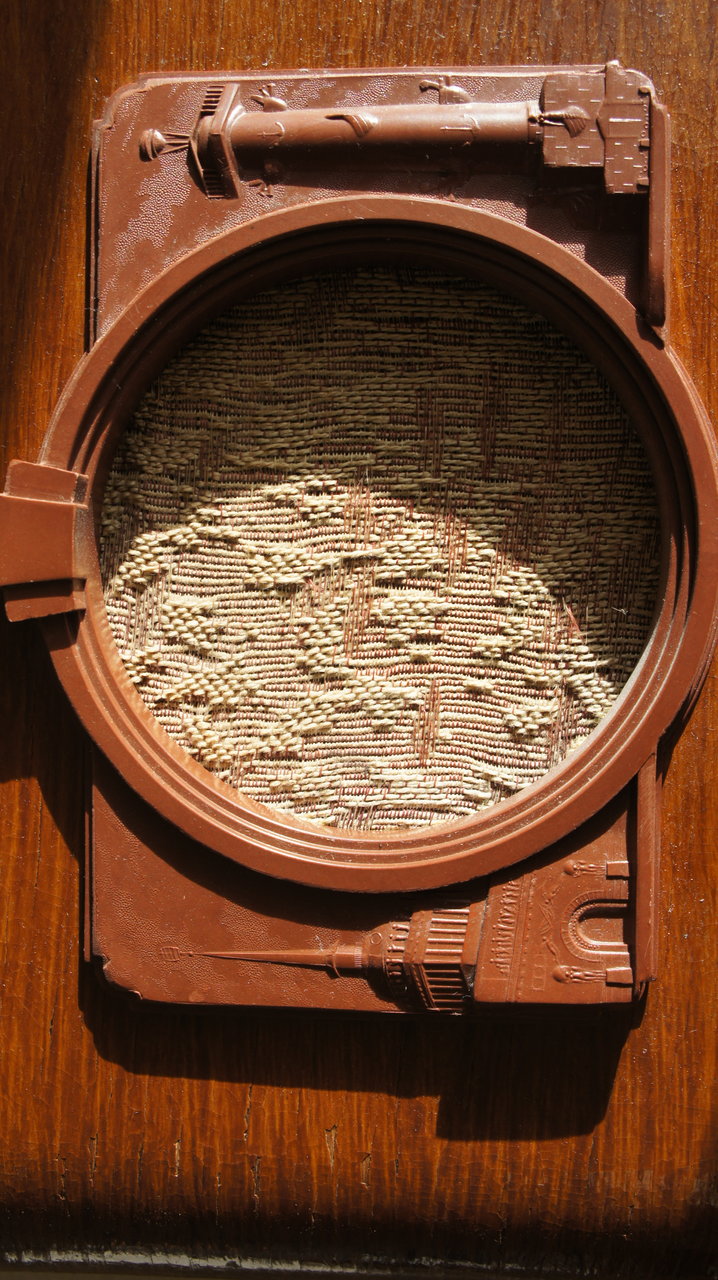

Абонентский громкоговоритель "Ленинград"

korkin68

korkin68

Интересное у Вас собрание ! Мне довелось много лет отработать на Московской Телефонной сети. Иногда попадались очень необычные аппараты. Так на стативах на одной из АТС в центре Москвы еще в 2000-е годы висели Красная Заря - УТА-ЦБ. Может быть, будет интересно. На фото - контрольное устройство прои...

korkin68

aprel16 писал(а): ↑
23 янв 2022, 19:27
У меня тоже с пяток есть интересных телефонов. Могу в личку фото прислать.

Благодарю! Присылайте, посмотрю с удовольствием.

korkin68

kass20 писал(а): ↑
24 янв 2022, 11:36
ТАША-2- шикарный аппарат. Лет 30 выпускался на Пермском телефонном заводе. На фото весьма потертый образец , видимо не чем было протереть.

Это уже протёртый. От лёгкого налёта шахтной пыли Среднего Урала.

korkin68

korkin68

korkin68

Ещё непонятно, с какого года начался выпуск ТАН-5? Самые ранние, которые мне попадались (год, выбитый на дне аппарата)- 1947 года, ещё с металлическими кнопками.

korkin68

korkin68

Такой товарный знак был на пермских телефонах и до 1963 года. Просто, видимо, не был зарегистрирован. Во времена СССР к этому относились не так скрупулезно, как сейчас.

korkin68

Думаю, что номеронабиратель позже врезали (хотя могу и ошибаться). Может - экспериментальный макет...Вот внутри http://forumimage.ru/thumbs/20220115/164226586999136725.jpg http://forumimage.ru/thumbs/20220115/164226588392603788.jpg http://forumimage.ru/thumbs/20220115/16422658965883510.jpg Плохо ви...

korkin68

ТАН-5 выпускала "Красная Заря" в Ленинграде с 1946 по 1954 год Про "польскую" ветвь таксофона АМТ (-47): Конструкция таксофона АМТ-47 послужила основой для таксофонов, выпускавшихся в советское время с 1962 до 1979 года в Польской Народной Республике в городе Кракове на заводе "Телос". Польские так...

korkin68

Согласен, чашки звонка именно такие.

korkin68

По всей видимости, на Красной Заре выпускался и ТАСт, аналогичный по схеме ТАН-5 и ТАН-6. Обратите внимание на логотип на карболитовом диске номеронабирателя.

korkin68

Вопрос чисто из любопытства,на около телефонную тему. Железка на которую кладут паяльник у подставки которая мне по наследству досталась,она от древнего телефона или нет. http://forumimage.ru/uploads/20220115/164225908755822072.jpg Здесь картинки смотрел,но не нашёл.Или плохо искал Железка, на кото...

korkin68

Присоединяюсь к предыдущим комментаторам, телефоны из-за своей простоты и банальности незаслуженно обделены вниманием, а ведь они составляли основу связи и несли нагрузку даже побольше остальных средств. Ещё вчера зачитывался созданной вами темой с описанием п261м, узнал много нового, в частности о...

korkin68

Да, действительно нашел и увидел под колонной с номером 14, только сам аппарат виден, а подпись под ним не прочитать (может потому, что у моего ноутбука экран маленький?). Вот здесь: www.rustelecom-museum.ru/visit/plan/virtualnyy-muzey/ в зале № 4 Телефонная связь.

korkin68

Мне тут попалась информация, что ТАН-5 выпускала "Красная Заря" в Ленинграде с 1946 по 1954 год. Не знаю, правда это, или нет?

korkin68

Это не я сочинял, как пример привел, какую ерунду на сайтах пишут...

korkin68

Добрый вечер всем! Прошу помочь разобраться в вопросе: - Выпускался ли телефон ТАН-5? На сайтах попадалась такая информация: Советский настольный телефонный аппарат "ТАН-5" с дисковым номеронабирателем. Модель производилась с 1948 года на Ленинградском телефонном заводе "Красная Заря" (до 1919 года ...

korkin68

Замечательная коллекция , а главное хорошие фотографии в теме , к сожалению некоторые хотя и немногие авторы думают что главное не фото а копирайт на нём. Фотки мои собственные, не жалко, кому надо - пользуйтесь. А на Украине служил офицером в 1989 - 1991 г.г. во Львовской и Житомирской области, да...

korkin68

Два "брата" - гражданский и военный - корпус и номеронабиратель одинаковый, все остальное разное:

korkin68

korkin68

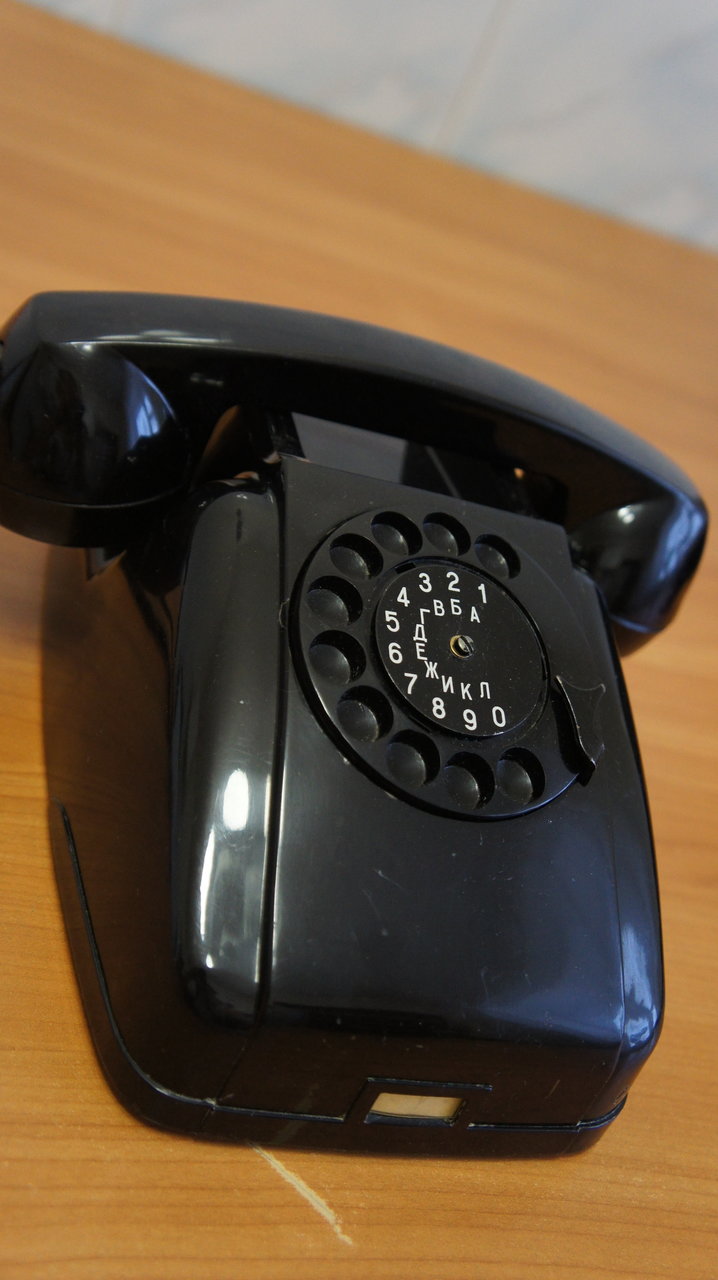

ВЭФ ТА-60 ранний выпуск: вместо отверстий в диске углубления, диск как бы "утоплен" в корпус.

korkin68

Два "брата" - гражданский ТА-60 и военный П-261м. Одинаковые только корпус и номеронабиратель, все остальное разное: http://forumimage.ru/uploads/20220114/164216794145198993.jpg http://forumimage.ru/uploads/20220114/164216801646697660.jpg http://forumimage.ru/uploads/20220114/16421680177222233.jpg h...

korkin68

korkin68

Еще фото напоследок - два "брата" - гражданский и военный: одинаковые только корпус и номеронабиратель, все остальное разное: http://forumimage.ru/uploads/20220114/164216733802099840.jpg http://forumimage.ru/uploads/20220114/164216734179824035.jpg http://forumimage.ru/uploads/20220114/16421673426912...

korkin68

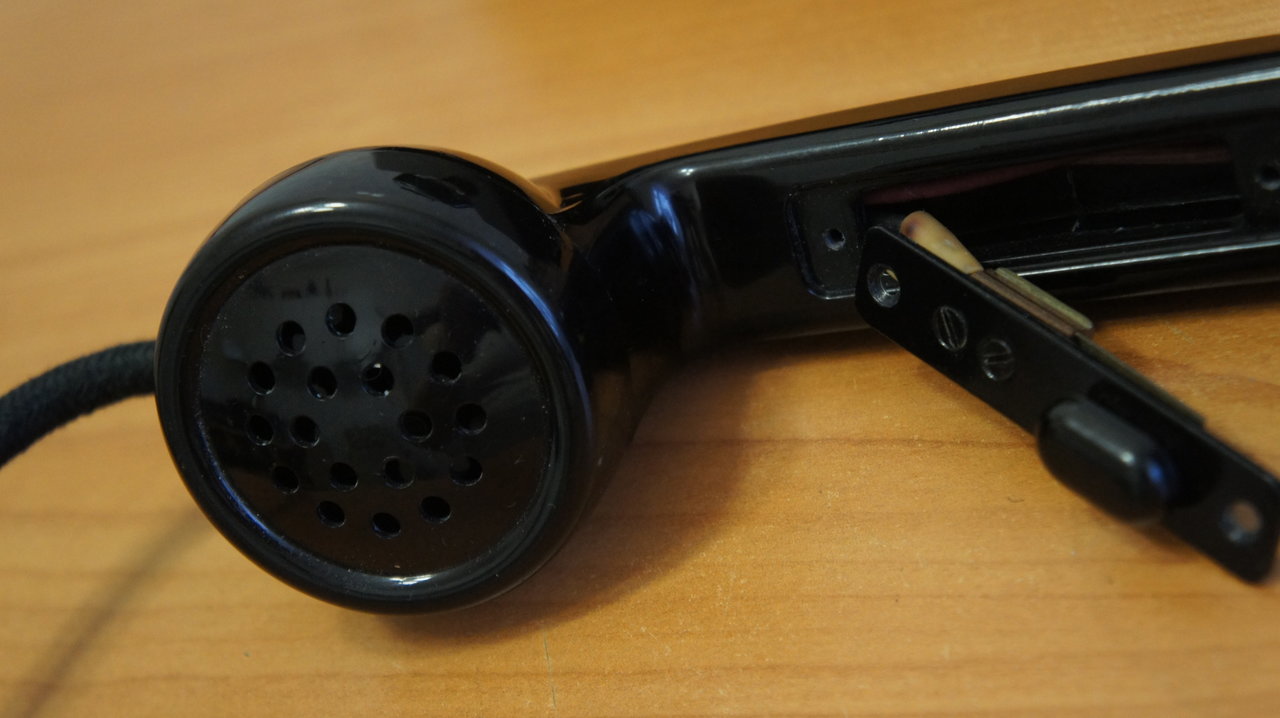

Клавиша на трубке отключает микрофон:

korkin68

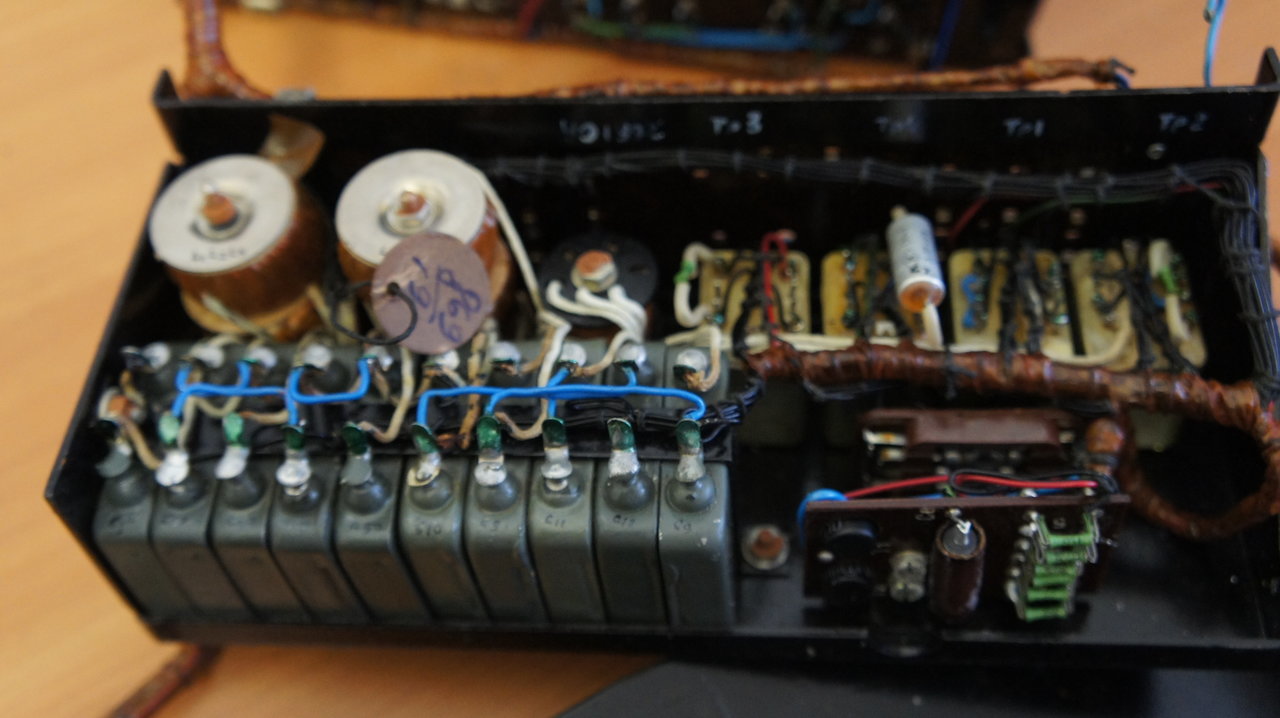

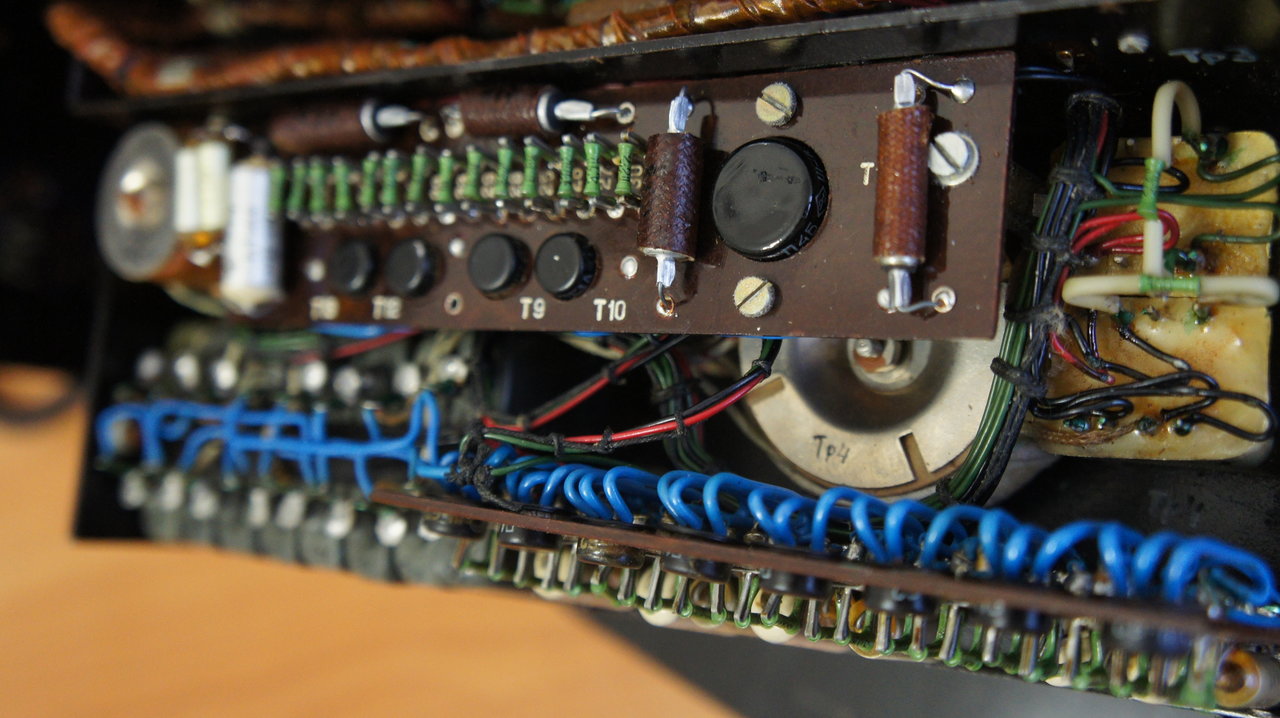

"Начинка" под крышкой телефонного аппарата: http://forumimage.ru/uploads/20220114/164216700424612074.jpg http://forumimage.ru/uploads/20220114/164216700520126558.jpg http://forumimage.ru/uploads/20220114/164216700620231257.jpg http://forumimage.ru/uploads/20220114/164216700717793952.jpg http://forum...

korkin68

Блок, обозначенный "Пер" - два фото с разных ракурсов

korkin68

Блок, обозначенный "Ген" - три фото с разных ракурсов

korkin68

Были две непонятки. :black_eye Зачем выводить на переднюю панель индикатор некоей безразмерной относительной величины и от чего питается устройство с полупроводниками на борту. Ясность внесли ... две коробочки лежащие на боку и расположенные в "хвосте" устройства. У них своеобразное крепление, подр...

korkin68

Вадим, если отвернуть хотя-бы одну плату из трёх, что в корпусе. Что там? Ну 15 кг. никак не вяжется с этим аппаратом. Добрый вечер, Алексей! С весом аппарата немного ошибся - электронные весы показали вес ящика 17,7, вес самого аппарата 11,9 килограмм. Блоки достал, крышку телефона снял. Чуть ниже...

korkin68

Александр Хрисанов писал(а): ↑
14 янв 2022, 13:26

kass20 писал(а): ↑
14 янв 2022, 10:49
Это таксофон "Офис".
Наш коллега из Санкт-Петербурга продаёт эти таксофоны на доске объявлений.

Добрый вечер! А где продает эти таксофоны? Можете ссылку сообщить?

korkin68

второй - офисный Сименс - оплата разговора монетой 10 пфеннингов. Один ключ для доставания монет из копилки, другой - для бесплатных звонков хозяина телефона. А можно крупное фото ключей? А то у меня такой же - закрытый :( - да еще и монеты внутри брякают. И еще - есть информация вообще о настольны...

korkin68

kass20 писал(а): ↑
13 янв 2022, 21:34
korkin68. Вами представлены великолепные образцы- достойные для сохранения в веках.

Стараюсь. В коллекционировании самое интересное - раздобыть старый аппарат в идеальной сохранности, желательно вообще не использовавшийся. А если ещё и за символическую плату...

korkin68

Интересный агрегат. Часть комплектовки производства Пермского телефонного завода. Это- индуктор 1 модели, звонок ( производится до сих пор), Капсюль ДЭМК-6А ( производится до сих пор). Никогда не видел, чтобы этот капсюль использовали в качестве микрофона. А что за капсюль там в качестве телефона? ...

korkin68

Пентатоник писал(а): ↑
12 янв 2022, 16:03
https://de.wikipedia.org/wiki/Teilnehme ... recher_55b_

Благодарю, наконец то та самая информация!
