Сергей1961

Приветствую. Весь секрет в хорошо продуманной технической оснастке рабочего места регулировщика и квалификации регулировщика. Летом 81 года я, 20-летний студент ТРТИ, проходил практику на конвеере Рижского ПО Радиотехника на участке регулировки блока 4х диапазонного КВ конвертера. Так вот, на регули...

Сергей1961

Выводы Т3 коллектор и эмиттер нужно поменять местами.

Сергей1961

Туман у вас в голове и он мешает понять смысл измерения. Транзистор нагреется от прикосновения рук и все параметры тут же уплывут процентов на 20 примерно. Остывает корпус гораздно медленнее...минут пять нужно примерно, а то и больше в зависимости от того сколько вы его в руках держали. Ммммда... О...

Сергей1961

1.Но тут ещё не учтена сильная зависимость германия от температуры, благодаря которой все эти измерения будут ни о чём. 2.Да и подбор диодов в этот мост тоже квест ещё тот...учитывая качество этих самых диодов. Зачем же напускать туману в столь простом вопросе? Похоже, что Вы плохо понимаете, о чём...

Сергей1961

Ц4341 сильно врет? Сложность измерения Н21э у германиевых транзисторов заключается в относительно больших обратных токах их переходов, даже у маломощных эти токи достигают единиц, а порой и десятков, мкА! В простейших мультиметрах и транзистор-тестерах измерение Н21е проводится при подаче небольшог...

Сергей1961

судя по результатам измерений, показания прибора существенно зависят от величины обратного тока диодов ( для кремния результат похож на правду, а вот для германия везде сильно завышен) и этот прибор не подходит для таких измерений.

Сергей1961

Спасибо за схему! Этот вариант на IRF я макетил. Все действительно работает. А вот два полевика в параллель - идет возбуд. Правда в экстремальном режиме долго не гонял. Какова причина применения Вами термозащиты и вентилятора? Малая площадь радиатора? Да, конечно в небольшом корпусе и радиатор соот...

Сергей1961

Зачем в БП ставить лишние детали? Конденсатор по питанию, если он нужен, должен устанавливаться, как и положено, в самой испытуемой схеме Мой БП нормально работает в представленном виде. К слову, амплитуда пульсаций анодного напряжения 250в при максимальном токе нагрузке 200 мА не превышает 7мВ.

Сергей1961

Здравствуйте.
Вот схема

Сергей1961

Лампы в БП - это дюже горячо и громоздко :-) Задача стояла сделать надёжный стабилизированный блок питания ламповых схем в корпусе стандартного компьютерного БП, что собственно я и сделал Анодное напряжение регулируется плавно-ступенчато в пределах от 0 до 275В при токе нагрузки до 200 мА. нагрузка ...

Сергей1961

xman писал(а): ↑
23 фев 2023, 15:15
Понравилась вот эта схема высоковольтного БП. Простенько, и со вкусом. Может когда-нибудь соберу...

А у меня эта схема не пошла. На стадии испытаний сгорели одна за одной две LM317. Мне надоело их менять и я сделал другую схему.

Сергей1961

Нашёл тут занятную схему БП на LM317 с переключением обмоток. Это неудачная схема, т.к. при включении режима 40В напряжение выпрямителя достигает 54В, которое при КЗ полностью попадёт на LM317 и мгновенно её спалит, да и защите от превышения тока или КЗ тоже нет. Если уж интересен вариант БП на на ...

Сергей1961

Схема весьма оригинальная. Автор из Радиокота толком не написал,что и как в ней работает. А я сам,не сильно въехал. На схему классического приёмника тех времён похоже не сильно,да и на любого другого транзисторного супергетеродина тоже Здравствуйте. Это классический супергетеродин с низкой ПЧ. Схем...

Сергей1961

Нужно немного покрутить R48, если генерация не возникнет - проверить емкость у С40,С41 и С43. Если они бумажные типа МБМ, то большая вероятность, что емкость сильно увеличена и RC мост разбалансирован, потому и нет генерации - обязательно заменить их на плёнку

Сергей1961

Эххх были-б еще пробники, что позволяли определять поддельные ОУ перемаркёры.... :-/ Я год назад сделал такой https://us5msq.com.ua/prostoj-stend-dlya-testirovaniya-ou/ Только вход на сайт через VPN http://forumimage.ru/uploads/20220901/166203576528584331.gif Это простой стенд для тестирования ОУ, ...

Сергей1961

посмотрите заметку "Два напряжения от одной обмотки трансформатора" -ж.Радио, 1981, №5 с.72 - так получите Напряжения для цепей +5в и +12в, а со второй обмотки сделаете удвоение для цепи -12в

Сергей1961

У ВЭФ-214, например, при мощности 100-200мВт Ки исчисляются целыми процентами, Вероятно Вам попался явно неисправных приемник. Я в своё измерял КНИ у двух экземпляров ВЭФ-317 (у них такой же УНЧ), так вот у них очень малые искажения, особенно на малой мощности (в таблице показаны соответственно 1й ...

Сергей1961

В общем-то, все хорошо, кроме одного - генератор не запускается. Изначально, транзистор был МП42 - ни в какую. Поставил МП39 - результат нулевой. Транзисторы новые, с хранения. Перед использованием прозвонил - норма. Приемник никак не реагирует на вращение сердечника, биения не прослушиваются. Здра...

Сергей1961

Посмотрите здесь https://www.radioland.getbb.ru/viewtopi ... =54&t=3397
опытный мастер делится своими секретами

Сергей1961

Таких "советских" не было в природе, не надо обманывать (опять шо-та перепутали). Все, что могло работать выше 50 МГц, не имело "мегома на входу" и не могло иметь в прынципе (то законы физики)! Ну как же не было, были с полосой до 100 МГц и "мегомом на входу": С1-79, С1-99 С1-99 я сам долго пользов...

Сергей1961

Тривиальная опечатка

Сергей1961

Привожу данные, указанные на реальном тр-ре мужиком, который мне его продал: № выводов 5.6 - 10В; 6.7 - 14В; 5.7 - 24В; 8.9 - 14В; 9.10 - 10В; 8.10 - 24В; 11.12 - 6В. Сам я ещё не измерял, но похоже, что 14В - это 11,8В, а 24В - это 22В, 6В - это 5В. В справочнике указаны напряжения на обмотках под...

Сергей1961

....Где тут собака порылась?.. Здравствуйте. Это простая опечатка, каждая обмотка ( хоть при полном включении, хоть с отвода) рассчитана на максимальный ток 0,8 А, а две, параллельно включенные, соответственно, на 1,6 А. Я такой же ТП60-14 поставил в свой лабораторник на основе китайского набора БП...

Сергей1961

rekord-61 писал(а): ↑
13 май 2021, 12:10
Не не - плохо смотрите тему - блок наз "БПС" с логотипом "ГТЗ" - см фото 1 пост!!

Прошу простить за невнимательность, прочитал пост Pedro - сразу с "поправкой влез"

Сергей1961

kuzmin писал(а): ↑
09 май 2021, 04:12
В интернете про него ничего не нашёл.

Плохо искали...
Вот здесь краткое описание и схема https://www.ngpedia.ru/id225834p1.html

Сергей1961

По прошествии почти трёх часов на отключеной батарее напряжение 9,30V. Приёмник в течении минут трёх проработал на средней громкости без её снижения,после отключения на батарее 9,28V. Жив похоже курилка!Замерю вечером ещё. У меня такой же аккумулятор, только 87 года, достался вместе с Селгой 405 го...

Сергей1961

Есть какая книжка про применимость конденсаторов? Здравствуйте. Действительно, те конденсаторы, что на фото, годятся только для фильтрации цепей питания, ибо их емкость сильно зависит и от напряжения и от температуры. Но многослойники есть выкококачественные темостаильные , так назваемый Класс 1: (...

Сергей1961

Данные на контура для TDA1083 и A283D у меня есть. В этом приёмнике применены НЕ стандартные контура и в них не стандартное ВСЁ и сердечники и число витков и конденсаторы контурные. Причём на схеме допустим фильтра ПЧ указаны ёмкости в 240пФ, а по факту стоят 220пФ. И так везде...по всей схеме... :...

Сергей1961

КВК писал(а):Александр Хрисанов, и почем?
А то тут на наших инет-базарах такое предлагают по 137 грн.
Это примерно 5 (пять) долларов США.
За штуку.

Есть и дешевле - по 50 грн - см. http://e-battery.kiev.ua/r10-332.html

Сергей1961

torneb, чтобы отфильтровать на выходе НЧ составляющую, поставьте параллельно стоковому резисторы дроссель, для начала на несколько сотен мкГн

Сергей1961

old_hippie писал(а):На осциллограмме - не модуляция, а суммирование...

Точно - на фото сумма сигналов, а не АМ, а я сразу и не заметил

Сергей1961

Асимметричность обусловлена нелинейной ВАХ двухзатворника, то бишь небольшой перегрузкой модулятора - хотите сигнал покрасивее, снижайте уровень входного ВЧ сигнала 1.Ну какой частоте смотрели форму ВЧ сигнала? С1-94 достоверно покажет форму сигнала не выше 1 МГц при условии, что стоковый резистор н...

Сергей1961

Возможно слишком большой уровень ВЧ сигнала и транзистор работает в ключевом режиме - попробуйте поставить переменник и на первом затворе и подобрать оптимальный уровень ВЧ. Я в свое время ввёл АМ модуляцию в NWT, подав модулирующий сигнал прямо на 12 ногу AD9851(50) - см. здесь https://us5msq.com.u...

Сергей1961

засинронизируйте его по огибающей (на пределе развёртки 1-2 мСек) до получения устойчивой картинки и подбором уровня модуляции установите требуемую глубину.
Вот пример подобной схемы

Сергей1961

Я вот на досуге решил сделать ам модулятор на нем для простенького сигнал генератора.Оба затвора подключены к общему через резисторы 100к.В истоке стоит 330 ом, в стоке 3,3 кОм Сигнал снимается через конденсатор 10n со стока.Напряжение питания 9 В На первый затвор заведен сигнал от генератора ВЧ 1 ...

Сергей1961

Привет всем. Просветите по полевику BF998.В сети информации по нему мало,в основном схемы из даташита. Интересует в каком случае нужно подавать смещение на второй затвор,через резистор в 47к, в каких случаях второй затвор сажать на землю через резистор в 100к. Здравствуйте. BF998 по параметрам прак...

Сергей1961

140уд1 можно заменить на несколько десятков более поздних ОУ. Я-бы поменял на 140УД6, 140УД7. Это где оно в звуковых частотах работает там да и то с оговорками. А вот где ширше там уже нет .. Они медленные .. в генераторе Л30 ОУ работают в каналах управления и индикации, так что никаких запредельны...

Сергей1961

svk Сергей1961 Выдалась свободная "минутка", покрутил "Селгу" вместе с PL-600 в качестве внешнего приёмника: вторая гармоника гетеродина "Селги", работающего на ДВ, чётко принимается PL-600, а вот 3-ю "поймать" не удалось... При работе на СВ излучение гетеродина чётко принимается на "положенных" ем...

Сергей1961

2vlad Простых решений нет, т.к. обе антенные катушки работают на ДВ диапазоне. Можно попробовать провести заново настройку сопряжения СВ диапазона и убедиться, что верхняя частота настройки резонанса СВ контура действительно находится в районе 1605 кГц, можно даже подвинуть его повыше - до 1650-1700...

Сергей1961

Приветствую всех 2vlad Вчера заметил "аномалию", не поддающуюся логике. Может кто просветит. Совпадение шкалы довольно точное, судя по частотам станций. На ДВ Польша 225 кГц и Румыния 153 кГц, а между ними, примерно на 160 кГц, появилась "Вести-FM". "Зеркало" с 1413 кГц по расчету не должно попадать...

Сергей1961

Спасибо, не заглядывая в даль, я скажу: зачем мне бонус? Я согласен на медаль... :ROFL: Ток базы действительно порядка 0,5 мкА - его достаточно точно можно оценить воспользовавшись графиком типовой зависимости бетты от тока коллектора для КТ209В (стр.74 из справочника Перельмана Транзисторы для аппа...

Сергей1961

... мой расчёт Ку первых каскадов УВ из статьи выше правильно сделан и совпадает с авторским... Не хочется быть занудой, но и Ваш расчёт У автора есть измеренное значение Кус при разомкнутой петле общей ООС: не менее 74 дБ!!! Если последний каскад как эмиттерный повторитель, то усиление от первых д...

Сергей1961

2 Abell рановато вам поучать кого-то, да ещё с таким апломбом, коль не способны сами рассчитать усиление в общем-то простого двухкаскадного усилителя. Учиться, учиться и ещё раз учиться, как учил нас дедушка Ленин :yes: У автора всё верно указано и на это совершенно справедливо указал коллега JAS , ...

Сергей1961

Serg1234 писал(а): а разве у них нормированный коэф шума?
http://www.5v.ru/ds/trnz/kt209.htm

Да, нормирован.
К малошумящим относятся КТ209В, КТ209Е, КТ209К, с Кш не более 5дБ (при Iк = 0.2 мА, Uкэ = 5 В, f = 1 кГц)
см. здесь http://katod-anod.ru/rd/kt209

Сергей1961

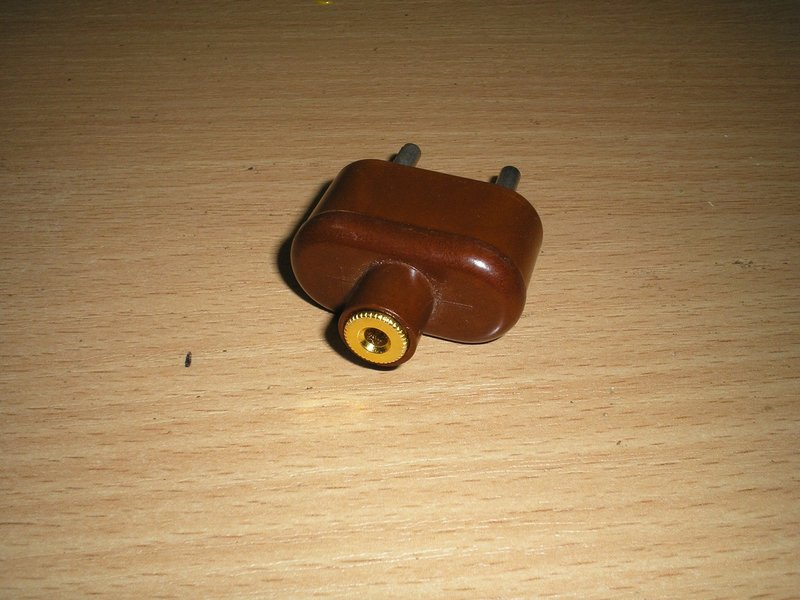

Такой переходник можно сделать самому по методике, изложенной здесь
http://rw6hrm.qrz.ru/35jack.htm [url=http://forumimage.ru/show/109838875]

Сергей1961

А такой, не знаете?... Я даже паспорт, от аналогового имею, не самый дешёвый покупал, но нигде не написано какую частоту переменки может мерять. А этот цифровой, я уже и не помню откуда у меня появился и где коробка. Здравствуйте. Это очень популярный и широко распространённый в своё время мультиме...

Сергей1961

Здравствуйте.
Динамик применялся 0,25ГД-19.
Размеры в документации указаны с открытой ручкой для переноски 260(ш)х230(в)Х84(г)мм
Намоточные данные катушек в приложении
