Канаев Б.Б.

Борисович писал(а): ↑
07 сен 2021, 17:01
Надо будет попробовать,такого варианта установки пока не встречал.

Я тоже не встречал, мое скромное ноу-хау.

Канаев Б.Б.

Борисович писал(а): ↑
07 сен 2021, 16:16

Канаев Б.Б. писал(а): ↑
07 сен 2021, 15:05
Выкладываю:
Вопрос.А установка времени на ЛП2 работает нормально?

Вполне нормально, дребезга контактов не наблюдается.

Канаев Б.Б.

Борисович писал(а): ↑
06 сен 2021, 15:52
Кстати по возможности картинки выкладивайте,занятно посмотреть

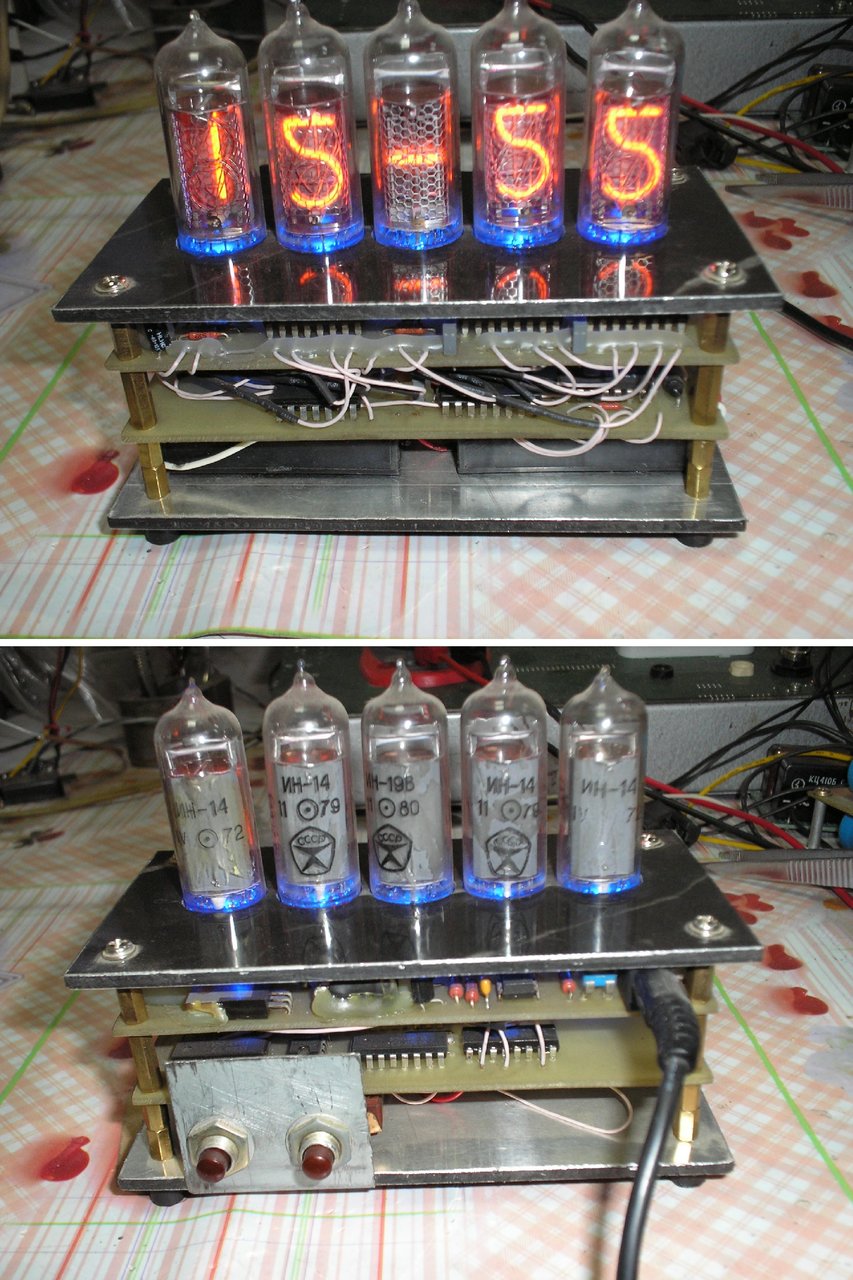

Выкладываю:

С уважением Канаев Б.Б.

Канаев Б.Б.

Заглянул на ветку. Ба - знакомые все персонажи. http://forumimage.ru/uploads/20210813/16288529200774387.jpg Подчеркнутый красным это птица Феникс или перепел? Вопрос риторический(не требующий ответа). Нижайшая просьба: не засоряйте тему сообщениями не относящимися к названию данной ветки, добавлю во...

Канаев Б.Б.

МУН-транс успешно прошел этап тщательного прослушивания на 4 и 16-омные широкополосные динамики. Звучит не хуже МУН_ара, а по мощности на 16-омные динамики 4А28 значительно его превосходит. Но зато по количеству примененных транзисторов МУН_ара «превосходит» МУН_транс почти в 2 раза и имеет более ко...

Канаев Б.Б.

Некоторых коробит от словосочетания «длинная линия», и я их вполне понимаю и даже разделяю их озабоченность. Дело в том, что нет общепризнанного и устоявшегося термина-названия для такого класса широкополосных трансформаторов. Ну, прям по Вовочке из анекдота: «ну как же так Мариванна? http://forumim...

Канаев Б.Б.

Всем хорошо известный УНЧ Беслика Александра Ивановича v3.01 с коррекцией от kvn33 (Виталий) имеет один «недостаток» - относительно небольшую мощность (6 Вт на нагрузке 8 Ом), ограниченную напряжением питания 24 В. Поскольку примененные транзисторы Т3…Т7 (Т6, Т7 – ГТ806А) имеют бета около 100, при п...

Канаев Б.Б.

Как выяснилось МУН_транс, в качестве драйвера для мощного выходного каскада, оказался слишком шустрым, пришлось тормозить, увеличив корректирующие емкости C7, C8 до 150 пФ. Также исключил за ненадобностью емкость C10. http://forumimage.ru/thumbs/20210503/162005015497032462.jpg Мощный выходной каскад...

Канаев Б.Б.

Кроме нагрузки очень востребованным девайсом оказался регулируемый автотрансформатор, т.к. напряжение в сети редко бывало в диапазоне 220…230 В, то 240 В то 200 В, в зависимости от погодных условий. А эти условия у нас резко континентальные. Автотрансформатор изготовил из трансформатора от приказавш...

Канаев Б.Б.

Разработку мощного германиевого усилителя начинал с нагрузки. Представляю Вашему вниманию его конструкцию, схему и печатную плату. Использовал три кулера с компьютерных блоков питания. У двух кулеров, верхнего и нижнего, откусил вентиляторы, затем у нижнего по бокам просверлил воздухозаборники. http...

Канаев Б.Б.

И так караван продолжает размеренно двигаться практически без акустических помех. За отсутствие помех вознесем же, братья и сестры, благодарственную молитву всемогущему и всевидящему админу: Да не обделит он своей милостью всех страждущих, идущих тернистым путем в поисках крупиц истинного знания! И ...

Канаев Б.Б.

Продолжим. Закончил сборку второго канала МУН_транс, вот красавцы(двое из ларца одинаковы с лица): http://forumimage.ru/thumbs/20210402/16173747491381696.jpg Почему-то некоторые решили, что трансформатор сделан на феррите, хотя в схеме ясно написано «ШЛ16х25». Господа хорошие читайте внимательней, п...

Канаев Б.Б.

Привет всем самодельщикам и саморемонтникам от самоконструктора! Хочу поделиться опытом постройки мощного германиевого усилителя. Начну с драйвера, который можно использовать как самостоятельный усилитель. Для усилителей с трансформаторным выходом фактором ограничивающим полосу пропускания является ...

Канаев Б.Б.

Onz писал(а): Лучше откройте свою тему

Поддерживаю, пришлось тоже сделать подпись, чтобы информация не "утонула".

Канаев Б.Б.

vertak писал(а):Вопрос по "германию" для меня остался открытым.

Проведите мысленный эксперимент: вода падает с высоты 70 метров (0,7 В) - имеем шум и брызги.
Другой эксперимент: вода стекает по пологой с высоты 30 метров (0,3 В) - имеем звук журчащей воды.

Канаев Б.Б.

Раз уж речь зашла о теории, попробую вставить свои "5 копеек". Не секрет то что многие используют для прослушивания музыки в качестве источника компьютер. Основная масса музыкальных файлов имеют частоту дискретизации 44 кГц, что согласно теореме дедушки Котельникова достаточно для дискретизации сигн...

Канаев Б.Б.

Basilio писал(а):теперь понял, а в чем принципиальные отличия 3.02 и МУН ММ? зачем нужно было делать МУН ММ?

Отличие в величине корректирующей емкости Миллера. Грубо говоря чем она меньше тем более широкополосен усилитель.

Канаев Б.Б.

Схемы, имеющие название УНЧ 3.хх - это мои разработки. Схемы, имеющие название МУН_хх - это разработки Канаева Б.Б. Это разные схемы. Вот ссылки: http://rt20.getbb.ru/viewtopic.php?p=2091346#p2091346 МУН http://rt20.getbb.ru/viewtopic.php?p=2106350#p2106350 МУН_М http://rt20.getbb.ru/viewtopic.php?...

Канаев Б.Б.

Я так понимаю эта схема представлена на первой странице? На 24в стабильно работает? И где скачать печатку? На 1 странице представлена схема МУН, на 99 странице дважды модернизированный вариант МУН_ММ. На 24 В у меня собрано две штуки МУН_ММ, работают отлично, качеством звучания более чем доволен. П...

Канаев Б.Б.

Я так понимаю эта схема представлена на первой странице? На 24в стабильно работает? И где скачать печатку? На 1 странице представлена схема МУН, на 99 странице дважды модернизированный вариант МУН_ММ. На 24 В у меня собрано две штуки МУН_ММ, работают отлично, качеством звучания более чем доволен. П...

Канаев Б.Б.

Канаев Б.Б. доброе! Я же говорю, отстал я) растолкуйте что такое муны? Я хочу усилитель отдельно собРать для симфонии2. То есть я так понимаю мне нужно 24 вольт версия, чтоб ватт 6 выдавала страница 99. Кто о чем а вшивый о бане. Будете смеяться, но случилась очередная модернизация МУНа. Дело в том...

Канаев Б.Б.

всем привет! давно тут не появлялся. все мои 4 экземпляра отлично работают, но появилось время и решил собрать на п605, лежат 4шт военной приемки. так вот вопрос, есть ли рисунок с актуальными исправлениями для печатной платы? Доброе утро. Пожалуйста уточните какой вариант усилителя на П605 Вас инт...

Канаев Б.Б.

2N3773 отправлен в бан на месяц К чему эти полумеры ? Через месяц снова читать этого пациента психоневрологического диспансера ? Пусть справку-допуск к этому форуму покажет. А еще меня банили за мою же жалобу на твинка этого товарисча. Beslik Вы же умный человек. Ставьте мелкоячеистый фильтр . Това...

Канаев Б.Б.

На П217 проверьте, пожалуйста. http://forumimage.ru/thumbs/20191113/157361736456259310.jpg Поставил в левом канале П217В. С диодами Д311А (U = 0,56 В) ток покоя П217В 60 мА, для тока покоя 10 мА необходимо использовать один диод (Д311, Д312) с U = 0,35 В. При прослушивании не заметил особой разницы...

Канаев Б.Б.

sisuhin писал(а):все заработало!!! УРА! Автор спасибо!

Первая - колом, вторая - соколом, остальные - мелкими пташками.

Поздравляю всех с праздником солидарности трудящихся 1 МАЯ!

Канаев Б.Б.

mikuni писал(а):Канаев Б.Б.
С нетерпением жду продолжения Ваших изысканий относительно мостового усилителя.

Готовлюсь к дачному сезону, печатные платы комплектующие и т.д. Так что не скоро, возможно кто нибудь сделает раньше меня. Я не против, честно говоря мне такие мощности некуда пристроить.

Канаев Б.Б.

...Нужно ещё поправку на температуру радиатора делать, для германия это важно... :) (по мере роста температуры корпуса, допустимая мощность на коллекторе резко снижается...) Абсолютно с Вами согласен. Думаю можно рекомендовать питание 30 вольт на холостом ходу при максимальном напряжении сетевого н...

Канаев Б.Б.

Для моста на 4-омную нагрузку и питания 30 вольт - слабы. И ГТ806 - тоже слабы, хотя в пару раз мощнее. Учитывайте работу в ОБР, иначе будут локальные перегревы и деградация кристалла, с "неожиданным" выходом из строя в произвольный момент... Кстати, работа за границами ОБР типична для многих стары...

Канаев Б.Б.

mikuni писал(а):
З. Ы. Ы. В МУН-М, для ГТ308, 20в это максимальное напряжение в схеме? За мощностью не гонюсь, есть БП на 21в под нагрузкой. Наверно многовато... Возьму поменьше...

Для ГТ308 20 В максимальное напряжение причем коллектор-база. Для коллектор-эмиттер напряжение 20 В исключительно в импульсе.

Канаев Б.Б.

Уважаемые форумчане и гости, посетила меня идея умощнить v3.01 до 40 Вт путем мостового подключения нагрузки. Выношу на Ваш суд результат своих скромных потуг. Заранее благодарен за конструктивную критику. http://forumimage.ru/uploads/20200303/158321601224132537.jpg P.S. Виноват. Исправил ошибку. Де...

Канаев Б.Б.

givitm писал(а):А подскажите необходимость в МУН наличия низкоомного резистора параллельно громкоговорителю. Вроде ж вольтодобавку снимаем уже не с выходного кондёра.

Этот резистор нужен для заряда выходного электролита при подаче питания и отсутствия нагрузки.

Канаев Б.Б.

mikuni
Поздравляю с героическим преодолением возникших проблем.

Канаев Б.Б.

mikuni
Кроме указанных коллегами элементов, проверьте номинал резистора R14 (12к) в нерабочем канале.

Канаев Б.Б.

alexun2 писал(а):Вопрос конечно не по теме, но пока тут затишье, имеется вопрос. Нашел в продаже гтс609Б, это германиевая сборка из 4 высокочастотных транзисторов, знатоки как Вы думаете пойдет ли это чудо для усилителестроения?

Отлично пойдет, особенно взамен ГТ321 в МУН_ММ или вместо П609А в v3.01.

Канаев Б.Б.

mikuni писал(а): Канаев Б.Б.
Я Вам в личку сбросил Lay с небольшой просьбой...

Доработал по Вашей просьбе МУН_М под Ваши аудиофильские электролиты. Отправил на Вашу почту. Приятного прослушивания.

Канаев Б.Б.

В качестве блока питания для МУН_АРА использовал 12-вольтовый 15-ватный драйвер для светодиодных лент, довольно качественный польский, не китайщина. я взял адаптер от ноута 19В, в тишине подвывает, буду ставить классический на 50 герцовом трансформаторе А у меня все чисто, специально слушал через н...

Канаев Б.Б.

ваяю корпус для компьютерного усилителя для колонок толщина материала 5 мм, низ планирую сделать из дюрали, и он же радиатор Питание от адаптера ноутбука 19 вольт вполне хватит http://forumimage.ru/thumbs/20200125/157996348348824426.jpg http://forumimage.ru/thumbs/20200125/157996348915607329.jpg В ...

Канаев Б.Б.

Канаев Б.Б. Вопрос к Вам: хочу заменить МП40А на МП14Б и МП37Б на МП10Б. Первая замена точно адекватная, оцените вторую. Указанные мною транзисторы имею новые с ВП. Вопрос ко всем : при использовании стабилизаторов 78ХХ, какой емкости электролиты ставить на вход и на выход ? По обвязке керамикой 0,...

Канаев Б.Б.

можно ли закрепить все выходные транзисторы на одном радиаторе или каждый на отдельном и чтобы не касались друг друга? Чтобы не касались друг друга - это обязательное условие. Коллекторы этих транзисторов связаны с их корпусами. Но в принципе, крепить транзисторы на общем радиаторе можно, при услов...

Канаев Б.Б.

Fedgen писал(а): Курс не прошёл- так унч не строят,хрень полная.

А как?

ГОСТ в студию!

Канаев Б.Б.

МУН_ММ справил новоселье. Теперь он работает не только в принципе но и в корпусе.

Onz
Поздравляю Вас (и себя немного) с успешным завершением курса молодого бойца.

Канаев Б.Б.

Beslik

Канаев Б.Б.

Хорошо, как говорится замнем для ясности. Изменение ёмкости, в определённых Вами пределах, в этой схеме, не должно изменять звучание. А вообще не часто встречаются схемы в которых можно в широких пределах изменять ключевой параметр. Радиолюбителям можно самим решить какое значение этого параметра их...

Канаев Б.Б.

Beslik писал(а):Но запас по скорости (при 100пф) составляет примерно 10 раз.

Вот здесь позволю себе не согласиться с Вами. Запас = 1000/(100+80) = 5,6 раз.
С Уважением - Канаев Б.Б.

Канаев Б.Б.

Beslik Я ужесточил условия эксперимента. Слух слишком субъективный измерительный прибор. Нашел в нете генератор синуса и подал на вход усилителя 20 кГц. Выставил на выходе максимальную неискаженную синусоиду и стал подключать параллельно корректирующим емкостям конденсаторы разного номинала. В итог...

Канаев Б.Б.

den435 писал(а):Вроде как коррекцию Миллера всегда "ругали".

Ругай не ругай, емкость Миллера изначально присутствует в любой схеме усилителя в виде коллекторной емкости транзистора:
МП40А - 60 пФ
П609А - 50 пФ
ГТ321 _ 80 пФ.
С уважением Канаев Б.Б.

Канаев Б.Б.

Это очень хорошо, что хорошую схему пытаются улучшить не в ущерб остальным её преимуществам. Но появилось несколько вопросов(возможно от безграмотности). Не лучше ли заменить П605 на гт906? "Прослушивание не выявило ни малейшего ухудшения качества звучания." А, что мы выиграли кроме увеличения мощн...

Канаев Б.Б.

Кто о чем а вшивый о бане. Будете смеяться, но случилась очередная модернизация МУНа. Дело в том что в экологической нише 12 В прочно обосновалась парочка МУН_АРА, безжалостно изгнав МУНы. Так стало их жалко, бездомных бедолаг. Снабдил их крышей над головой в виде радиатора и пошли искать новое мест...

Канаев Б.Б.

Victor-iZil писал(а):Наверно смотрел не внимательно - а где схема v4.0?

Страница 73.

Канаев Б.Б.

А где схему посмотреть на версию 4.0? Страница 73. Можете разъяснить причины замены Т1, Т2 и предвыходных Т5, Т6 ? Есть смысл нарастить емкость выходных конденсаторов С10 до 3300 или 4700мкф как на поздних версиях V3.X ? Раз уж место на плате оказалось, в связи с выносом П605 вне платы. Мелкие ради...
