Для любителей подтвердить теорией: регулировка уровня сигнала (вся полоса) в стерео-УКУ глубиной ОС исключает идентичность АЧХ каналов. К тому же "они" меняется при регулировке. Журнал Радио, 1968г.- "Основы стерео воспроизведения", вроде так статья называлась. В обеих УКУ - баланс в ОС. Могли бы н...

Alexander

Что за провод такой использовали? Коллеги, я думаю у многих возникала необходимость измерить высокое напряжение, напр-р на аноде кинескопа. Проще всего это сделать, изготовив изолированный резистивный щуп, образующий с входным сопротивлением вольтметра делитель с коэф.деления 1:100. У большинства со...

Alexander

Leowild писал(а):А в магазинах я его вообще ни разу не видел. Может Вы его с ПуГВ путаете?

В чипедипе в Щербинке на стендах висит.

Alexander

Leowild писал(а):Обычный МГШВ

Он в магазине значительно более жесткий, чем тот, который есть у меня. Возможно, конечно, это издержки современного производства.

Alexander

Помогите опознать монтажный провод. 7 жил, на срезе вроде как медь, сверху серебристое покрытие, тканная оплетка, сверху пластик диаметр 1,2 мм достаточно мягкий этим проводом был выполнен межблочный монтаж в Е7-11, от которого мне достались только внутренности, без корпуса. и еще. Может кому извест...

Alexander

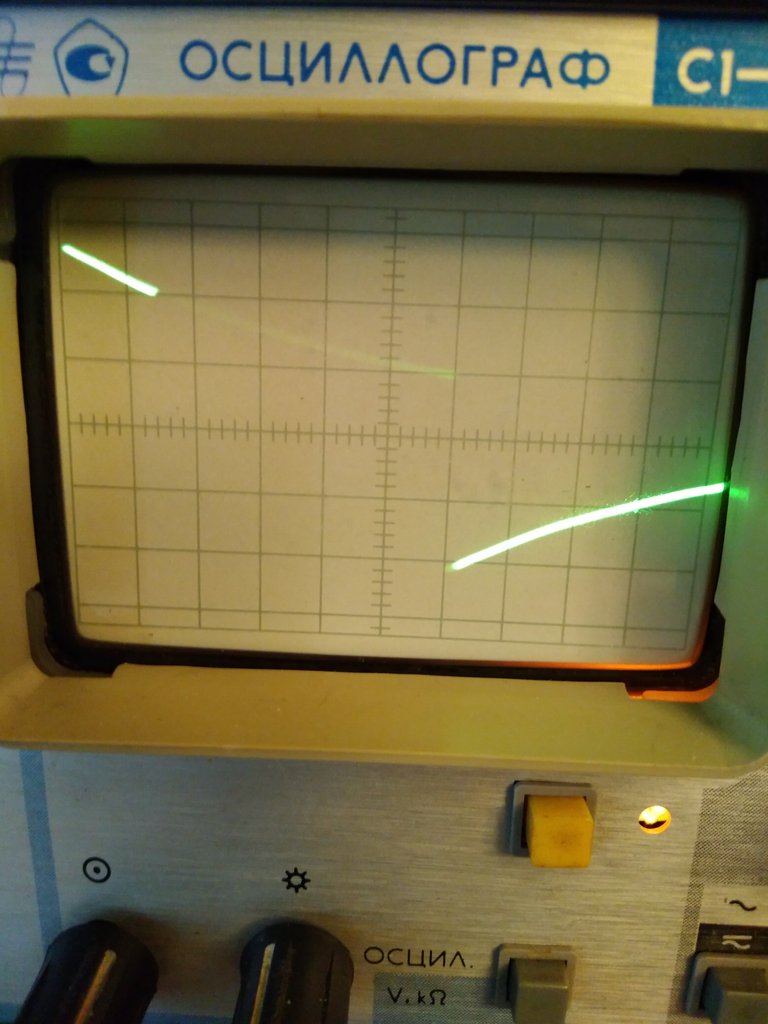

С модуляцией разобрался. Обнаружилась еще одна неисправность. В прерывистом режиме сигнал отрисовывается кусками (как на фото). В ТО почитал про коммутацию каналов, пока не очень разобрался. Может на пальцах кто-нибудь объяснить, как коммутируются каналы в прерывистом режиме. В поочередном режиме ка...

Alexander

Заменил Т9 (в обрыве) на КТ315. Визуально луч выглядит нормально.

Заменю на КТ201 и посмотрю еще пульсации на выходе стабилизатора.

Alexander

На выходе стабилизатора вместо 60В, +51В. Пульсации 0,6В, 16 кГц. На мосты стабилизатора какая частота идёт? Должно быть 9 килогерц... Стабилизатор 60 вольт обычный параметрический, звонить не умеет... Где-то так и есть 8,6 Кгц около 100В размах Это хорошо... Тогда остаётся посмотреть, в каком мест...

Alexander

FAI4 писал(а):Это частота умножителя (не фильтруется проникание импульсов от умножителя)?

Я тоже так думал, но причина не ясна.

Alexander

На выходе стабилизатора вместо 60В, +51В. Пульсации 0,6В, 16 кГц. На мосты стабилизатора какая частота идёт? Должно быть 9 килогерц... Стабилизатор 60 вольт обычный параметрический, звонить не умеет... Где-то так и есть 8,6 Кгц около 100В размах http://forumimage.ru/thumbs/20190321/1553181285594427...

Alexander

начал с усилителя X Сигнал на входе (база Т1) http://forumimage.ru/thumbs/20190321/15531757853685211.jpg Сигнал ГН1 (база Т3) http://forumimage.ru/thumbs/20190321/155317581596412319.jpg Сигнал ГН2 (база Т2) http://forumimage.ru/thumbs/20190321/155317584589039691.jpg Если сделать более быстрой развер...

Alexander

Друзья, приветствую На С1-93 луч стал странным, прерывистым. Записал видео https://cloud.mail.ru/public/H4Ud/Apb1pniLe . На обоих каналах, независимо от источника: внутренний калибратор или внешний сигнал. А так выглядит синусоида 1кГц при относительно медленной развертке http://forumimage.ru/thumbs...

Alexander

С1-173 очень похож и внешне и по характеристикам на С1-128М. Возможно, они полностью идентичный.

Alexander

Всех приветствую Буду благодарен за любую информацию по этому прибору. Что именно интересует: 1. Схема, руководство по ремонту 2. Поскольку все комплектующие или китайские или корейские, вероятно, это просто перемаркированный прибор. Производителем заявлен брянский Электроаппарат. Возможно, кто-то з...

Alexander

Проверь пайку шин питания микросхем (две металлические пластины вдоль ряда микросхем). А лучше перенести.

Alexander

А как у него снять ручку регулировки громкости? Никаких винтов, как на остальных ручках, не обнаруживается.

Alexander

Alexander ..не автостоп,а микролифт и это пары демпферной смазки. Ну, да, он самый - микролифт. Думаю об одном, а пишу про другое. Потому что еще и автостоп не всегда срабатывает на миньонах, а иногда, наоборот, - на середине последнего трека. Последние абзацы в статье Кунафина не вдохновили на нас...

Alexander

Kruks писал(а):Т.е. она не так выглядит?

Кто знает, что за книга? Встретил в сообщениях начала года в этой ветке.

Alexander

Суть в потере емкости конденсатора в фильтре выпрямителя и как следствие уменьшение выпрямленного напряжения регистрируемого стрелочной головкой. Прибор такой в руках не держал, но на фотографиях из интернета вижу внутри него К50-6, который скорее всего давно сдох. Купроксные выпрямители от времени...

Alexander

Asmodey писал(а):
Tofiq62 писал(а):Измерительный прибор советской заквастки
Идеологически выдержанный в соответствии с генеральной линией проводимой ЦК КПСС

Эта мысль приходила в голову.
Но ради спортивного интереса хочется понять суть происходящего.

Alexander

Да, забыл. Постоянное напряжение меряет настолько точно, насколько позволяет оценить шкала.

Alexander

Недавно появился у меня этот монстр, 1961 г.в. В идеальном состоянии, в карболитовом корпусе с заводскими пломбами. Измерил напряжение сети - 220в. Современные приборы в тоже самое время - 230, в т.ч. В7-22. Есть у меня ещё один прибор 70-х годов, Ц... какой-то. На нем тоже 220. Чтобы это значило. Г...

Alexander

Василий Алибабаевич писал(а):Alexander
..не автостоп,а микролифт и это пары демпферной смазки.

Ну, да, он самый - микролифт. Думаю об одном, а пишу про другое. Потому что еще и автостоп не всегда срабатывает на миньонах, а иногда, наоборот, - на середине последнего трека.

Alexander

Стрелочками пометил

Alexander

Двигаюсь дальше...

Вокруг автостопа какое-то пятно. Что это может быть?

Alexander

Sulphur писал(а):Кто же мешал осмотреть пайки платы...

Смотрел. Видимо, пора обзавестись лупой с подстветкой.

Alexander

Не долго радовался музыке... Сегодня вечером после включения не запустился двигатель. После повторного включения запустился, поработал несколько минут и двигатель остановился. Индикаторы питания, выбранной скорости и положения тонарма светились. В общем, надо опять открывать... Разобрал... В разобр...

Alexander

la59 писал(а):Alexander
Как игла провернулась ? Забыл написать, под пластиной с надписью гзм 005, которую надо отклеить спиртом , есть винт наклона головки ....

До иглы еще не добрался. Вроде, как пообещали новую. Надо только доехать за ней. Пока с электронной частью разбираюсь.

Alexander

Не долго радовался музыке... Сегодня вечером после включения не запустился двигатель. После повторного включения запустился, поработал несколько минут и двигатель остановился. Индикаторы питания, выбранной скорости и положения тонарма светились.

В общем, надо опять открывать...

Alexander

VVN писал(а):
Видимо, не армянские, а воронежские.

Логотип - флажок, внутри флажка - ромбик. Какой завод их выпускал, не нашел информации. Логотип, как здесь https://goo.gl/images/WKCk1L

Alexander

Правда меандра так и не получилось: задний фронт весьма продолжительный.

Alexander

Вам надо выставить на выходе ОУ частоту пилы 13,3 и 18 Гц для скоростей 33 и 45 соответственно. Решилось заменой конденсатора C10 в цепи генератора. Что-то с емкостью у него не так, выше на 30%. Поменял на пленочный, какой-то китайский, типа К73-17. Ну R10 и R15 пришлось "помыть". Удивительно, что ...

Alexander

Спасибо за разъяснение. Буду дальше по схеме искать прямоугольные импульсы. Уже, вроде бы, понял, в каком месте их надо искать.

Alexander

Утешили, а то я начал переживать. Но нашел статью, где читал про меандр, Радио 06 за 1982г. стр. 47 "Генератор прямоугольный импульсов собран на операционном усилителе А1. В нем используется электронное переключение частоты..." Что они понимают в данном случае под прямоугольными импульсами: что на в...

Alexander

Это сигнал на выходе опер. усилителя. Навряд ли такой сигнал можно назвать трапецией. Или я чего то не понимаю?

Alexander

Подскажите, пожалуйста, какой формы должен быть сигнал на выходе генератора. Я читал в каком-то из журналов радио про меандр. У меня по факту пила, и частота в два раза меньше.

Alexander

У меня тоже держатель прикреплен к трубке тонарма намертво. Я так понимаю, единственный вариант - аккуратно повернуть кантилевер.

Почему игла могла так встать: это заводской брак или результат эксплуатации?

Alexander

Подскажите несведующему...

Достал держатель с иглой. На мой взгляд иголка стоит под углом к плоскости пластинки. Так и должно быть? Или иглу можно (нужно) повернуть?

Alexander

Поменял микросхему У4, как рекомендовал evgen4 (DA4, у меня на схеме У4). Прибор работает. evgen4 спасибо за совет.

evgen4 писал(а):Транзисторы "выбить" таким напряжением сложно, а проверить легко. Вот DA4 по схеме прибора очень даже могла умереть.

Alexander

evgen4 писал(а):Транзисторы "выбить" таким напряжением сложно, а проверить легко. Вот DA4 по схеме прибора очень даже могла умереть.

Спасибо за наводку. С нее и начну.

Alexander

Вариант с аккумулятором отпадает. Хотя и обратил внимание на неработающие диапазоны как раз тогда, когда сели аккумуляторы, и чтобы не ждать двое суток, пока они зарядятся, поставил две кроны. Контакты тоже в порядке. Я делал замеры в собранной схеме после выключения питания. Возможно, конденсаторы ...

Alexander

Давно уже пользуюсь Ф4320. Вчера обратил внимание, что перестали работать диапазоны 90пф и 1нф. Выглядит неисправность так: подключаю конденсатор к зажимам, нажимаю кнопку измерения LC, стрелка уходит вправо и сразу возвращается на нулевую отметку. Все остальные диапазоны измерения емкости работают ...

Alexander

А что за фонарь? Тоже давно ищу элементы питания для прибора.

Alexander

Пасик подбираю. Такой пас 1,2x1,2xL 85 подойдет? Я, так понимаю, он квадратный, а не плоский. И в этой ветке встречал упоминания разной длины: и 85, и 86, и 90. Что из этого верно?

Alexander

На днях обзавелся Радиотехникой. Пока не включал. Абсолютно новая, в заводской коробке. Из минусов: пасика нет и с шариком не могу разобраться. Второе, скорее, мой минус) Подсажите, знающие люди, куда должен ставится стальной шарик и нужен ли он вообще. В этой ветке встречал упоминание о нем и реком...
