AV66

В сети выплыла картинка "Геркулесъ КР"
высота 19 см ,диаметр 9 см

возможно от гальванического элемента?

AV66

Акционерное общество Юрьевской телефонной фабрики 1913 http://forumimage.ru/uploads/20241001/172779651336711947.jpg Вероятно более массовый выпуск и конкуренция позволили снизить цену на данное изделие И для справки - немного о Юрьевской фабрике - перевод с эстонского гуглой 1907 год в августе эстон...

AV66

"Эриксон СПб" 1910 Каталог

т.е у Эриксона
95х95 - обыкновенные
95х 55 - узкие

что такое Р.С. ?

Гейслер их называет: Квадратная банка\ плоская банка

AV66

По прейскуранту 1914 года фирмы Гейслер : Телефонный настенный аппарат МБ стоит от 30 до 40 р Элемент Лекланше стоит 75 копеек. а по прейскуранту посылторга 1935 года Тут наверное интересно сравнит с прейскурантом на телефонные элементы Лекланше, которые были в квадратных банках а не с круглыми "Ге...

AV66

По прейскуранту 1914 года фирмы Гейслер :
Телефонный настенный аппарат МБ стоит от 30 до 40 р
Элемент Лекланше стоит 75 копеек.

Оптовые цены (за 100 шт)завода завод Бюксенмейстера в Кинешме - 50 копеек( прейскурант выше)

AV66

Был удивлен что такой элемент мог работать без замены компонентов до полугода, только подливай воду. Да и потом простейшие манипуляции по замене внутрянки. "Чтобы зарядить такой элементъ нужно: налить въ банку кипяченой, не горячей, воды и всыпат ь одну— двѣ ложки нашатыря и, затѣмъ, собравъ полюсы...

AV66

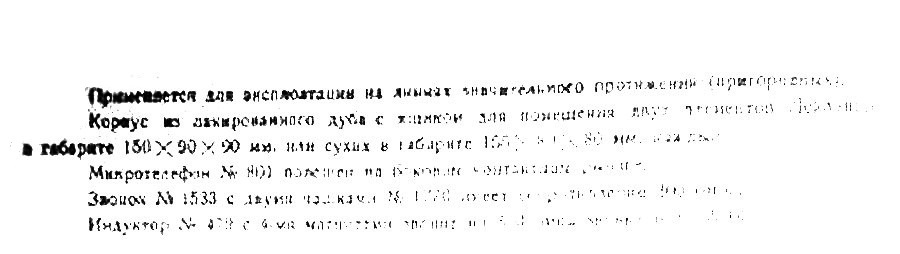

В каталоге ВЭСО 1933 года размер элементов Лекланше обозначен как 150х90 х90 мм

но страниц где описывается сам элемент я не видел.

И до какого года они применялись ?

AV66

Случайно досталась такая стеклянная банка ( или стакан , как в некоторых описаниях) http://forumimage.ru/uploads/20240930/17277150452043927.jpg Решил поставить ее в настенный Эриксоновский телефон но не подошли размеры. http://forumimage.ru/uploads/20240930/172771504644957833.jpg На "госкаталоге" на...

AV66

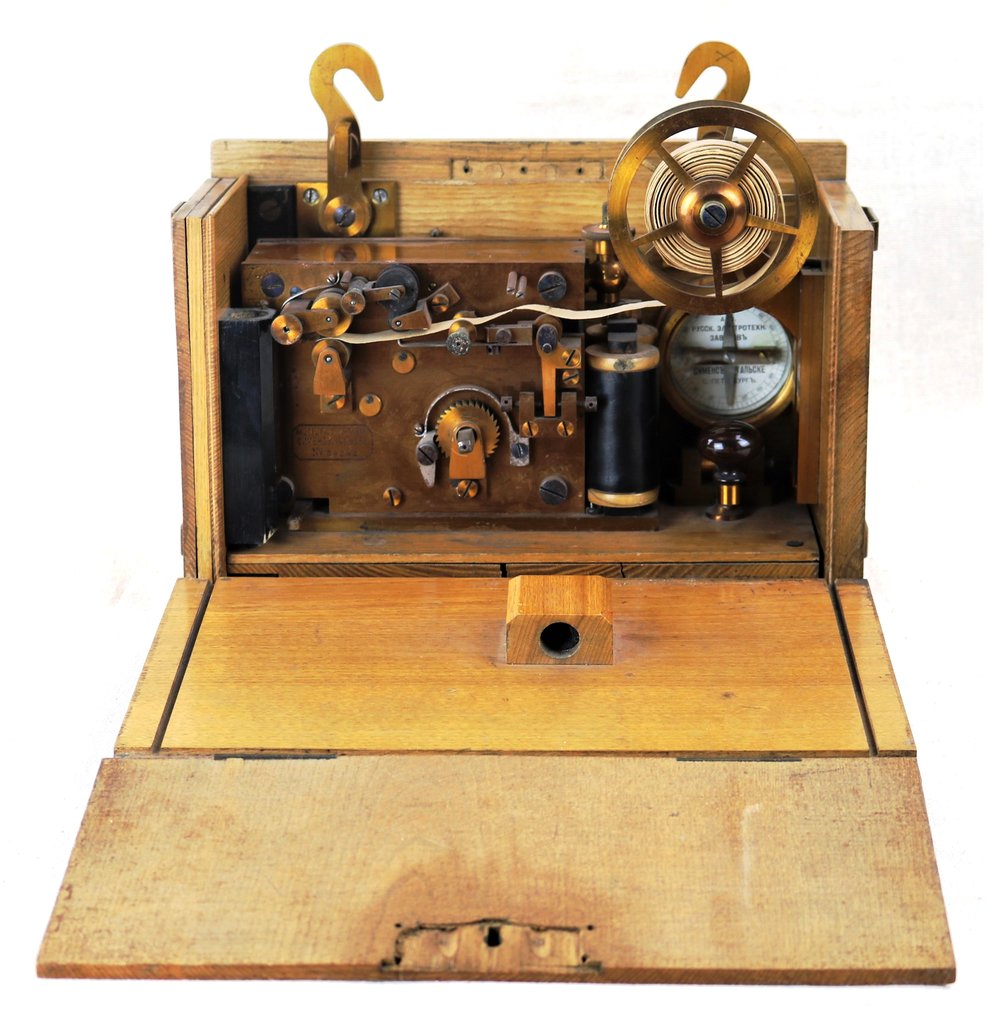

такой же аппарат из "Каменск-Уральский краеведческий музей им. И.Я. Стяжкина"
тут видна шкала гальваноскопа

AV66

вот еще сильно некомплектный такой же аппарат Сименса СПБ из "Центральный музей связи имени А.С. Попова" который на мой взгляд они ошибочно обозвали как "Установка военно-полевого телеграфного аппарата типа Морзе.

"

AV66

и последнее. фото из госкаталога. Такой же телеграф но произведен "Сименс и Гальске СПб" Пружинный барабан тут справа как у всех аппаратов Сименса( а не слева как на рассматриваемом образце) http://forumimage.ru/uploads/20240901/172518213646782820.jpg http://forumimage.ru/uploads/20240901/1725182136...

AV66

для соединения с линией служили специальные контакты в виде криков( по ним можно сразу отличить поездной железнодорожный телеграф от кавалерийского полевого телеграфа)

AV66

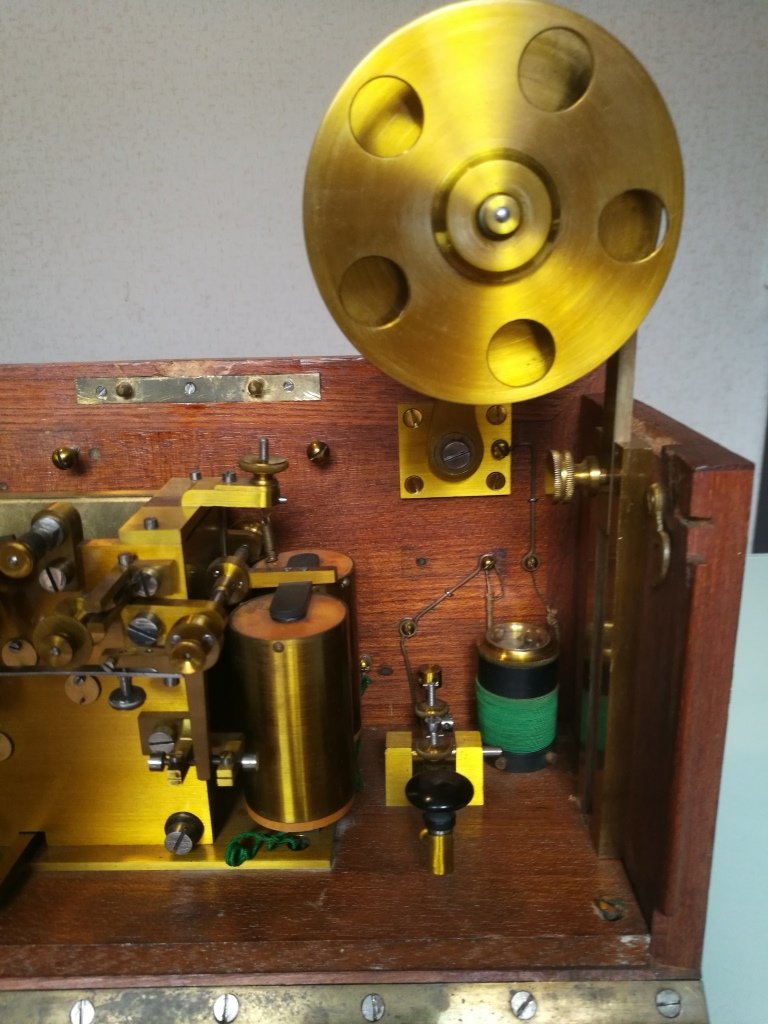

справа располагался ключ морзе и микроамперметр http://forumimage.ru/uploads/20240901/172518152786878612.jpg http://forumimage.ru/uploads/20240901/172518152849139598.jpg http://forumimage.ru/uploads/20240901/17251815291419676.jpg http://forumimage.ru/uploads/20240901/172518152993867770.jpg диаметр м...

AV66

катушка для чистой ленты поднималась наверх
в отличие от привычных аппаратов тут при приходе сигнала на электромагниты прижималась лента к пишущему колесу а не наоборот

AV66

на боковой стенке стеклянная чернильница в деревянном футляре. Но на мой взгляд не сьемная. вероятно с помощью какого то приспособления (типа пипетки) чернилами капали на барабанчик над пишущим диском, который и оставлял следы на ленте .(могу и ошибаться) http://forumimage.ru/uploads/20240901/172518...

AV66

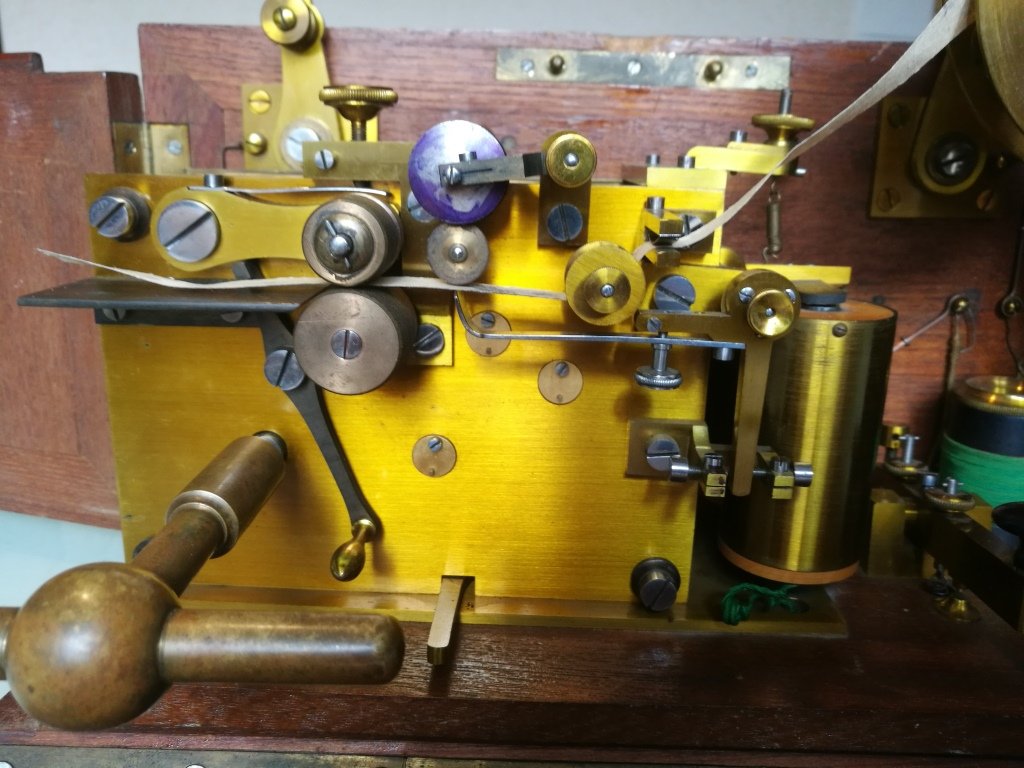

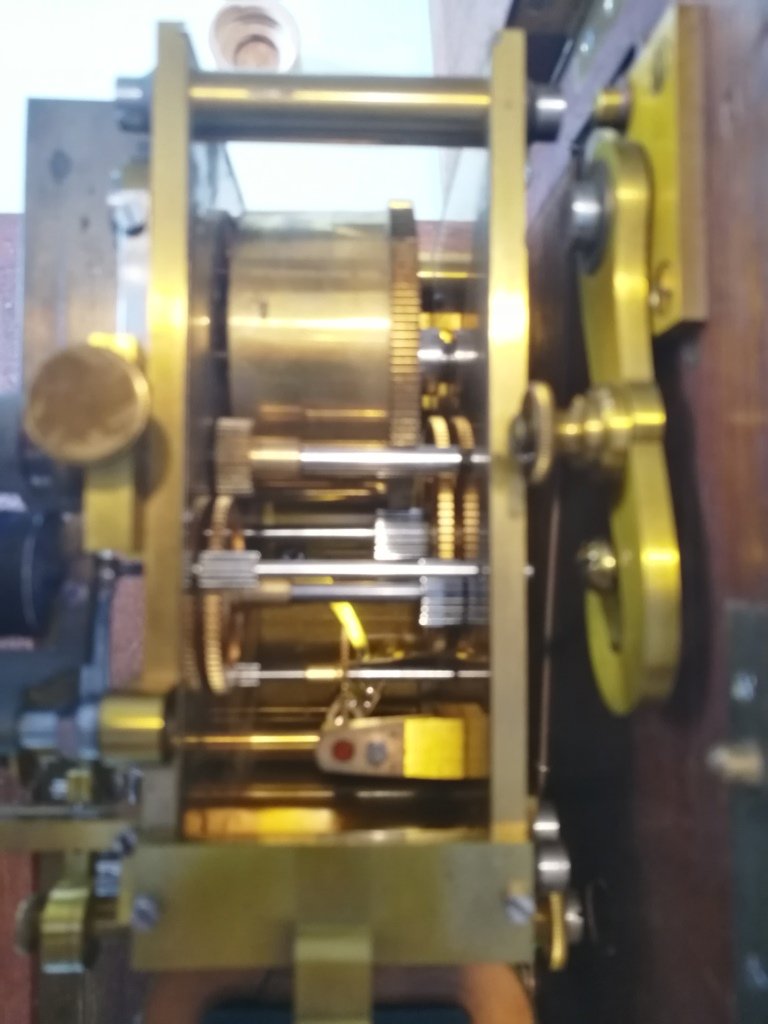

пишущий приемник стандартной конструкции, уменьшенный размер, пружина внутри корпуса

AV66

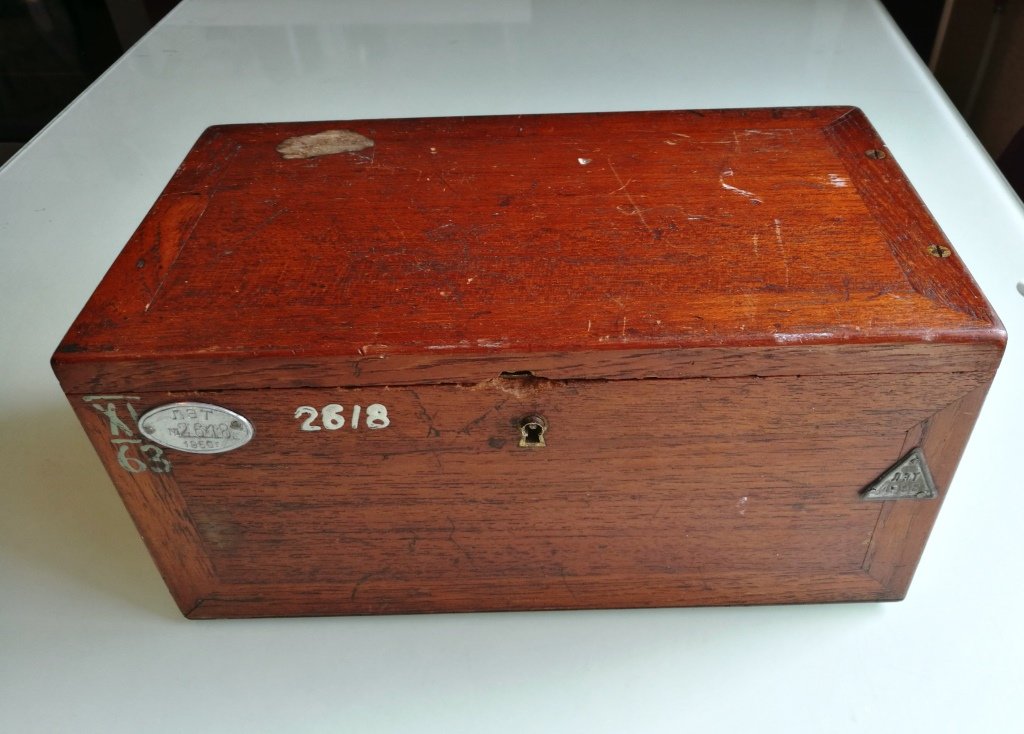

Все смонтировано в раскладном деревянном ящике 30х17 х14(высота) см.
Закрывается ключом

На боковой стенке крепится ключ завода пружины лентопротяжного механизма

AV66

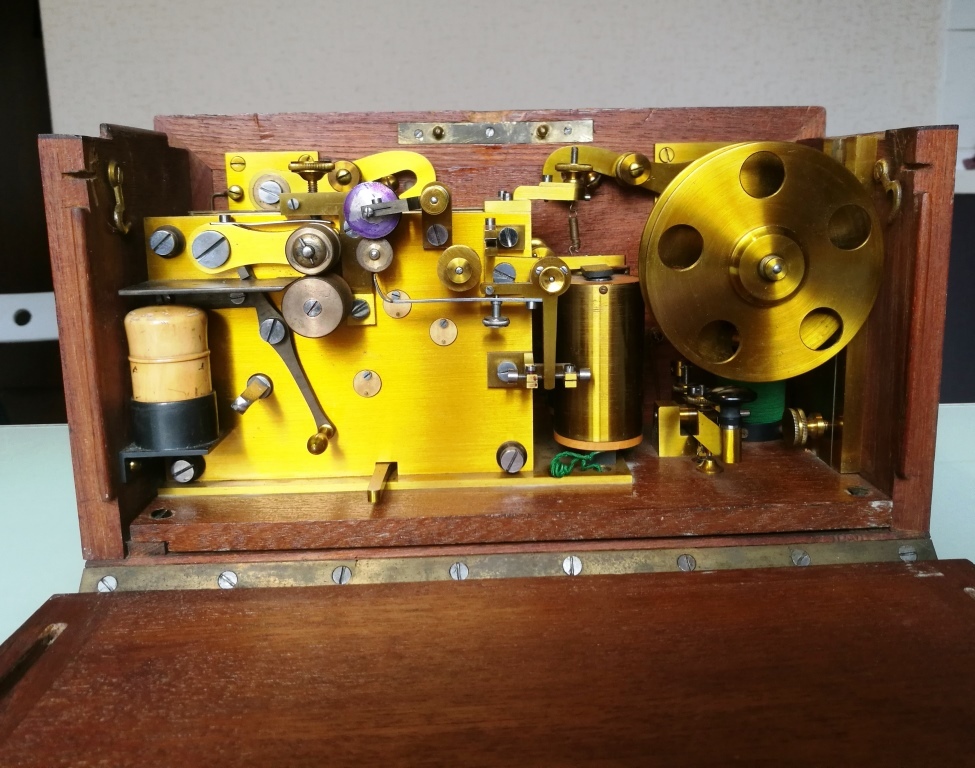

Удалось подробно сфотографировать данный экземпляр, который появился в коллекции Алексея (Моск. обл) Аппарат долгое время использовался в качестве учебного пособия в каком то техникуме пока не попал на антикварный рынок. К сожалению данных производителя на аппарате нет http://forumimage.ru/uploads/2...

AV66

С продаж АВИТО

вероятно корабельный телефон ?. 1930-50 годы?

AV66

Пентатоник писал(а): ↑
24 июл 2024, 22:24

Fox8320 писал(а): ↑
22 июл 2024, 07:22
На моем экземпляре дата не указана
Раз на корпусе выбито "С. Петербургъ", значит, аппарат выпущен до августа 1914 года

Вроде обсуждали ранее что если без АОРЭЗ то до 1898 года

AV66

начало хорошее. потихоньку собирать дальше. деревянное основание можно попробовать сделать

AV66

Хороший аппарат Красная Заря, уже с 4 клеммами и без предохранителя, трубку заменили еще в то время

AV66

AV66

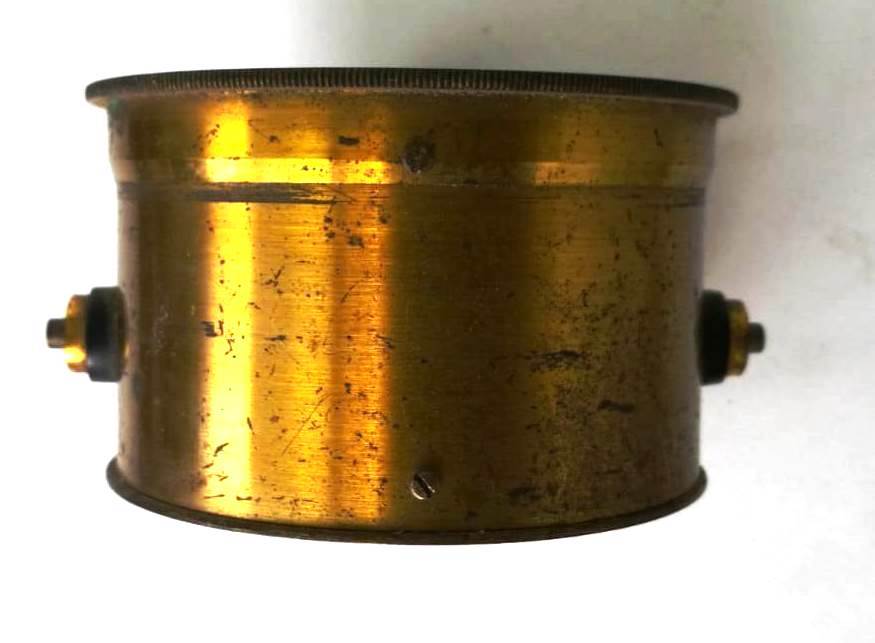

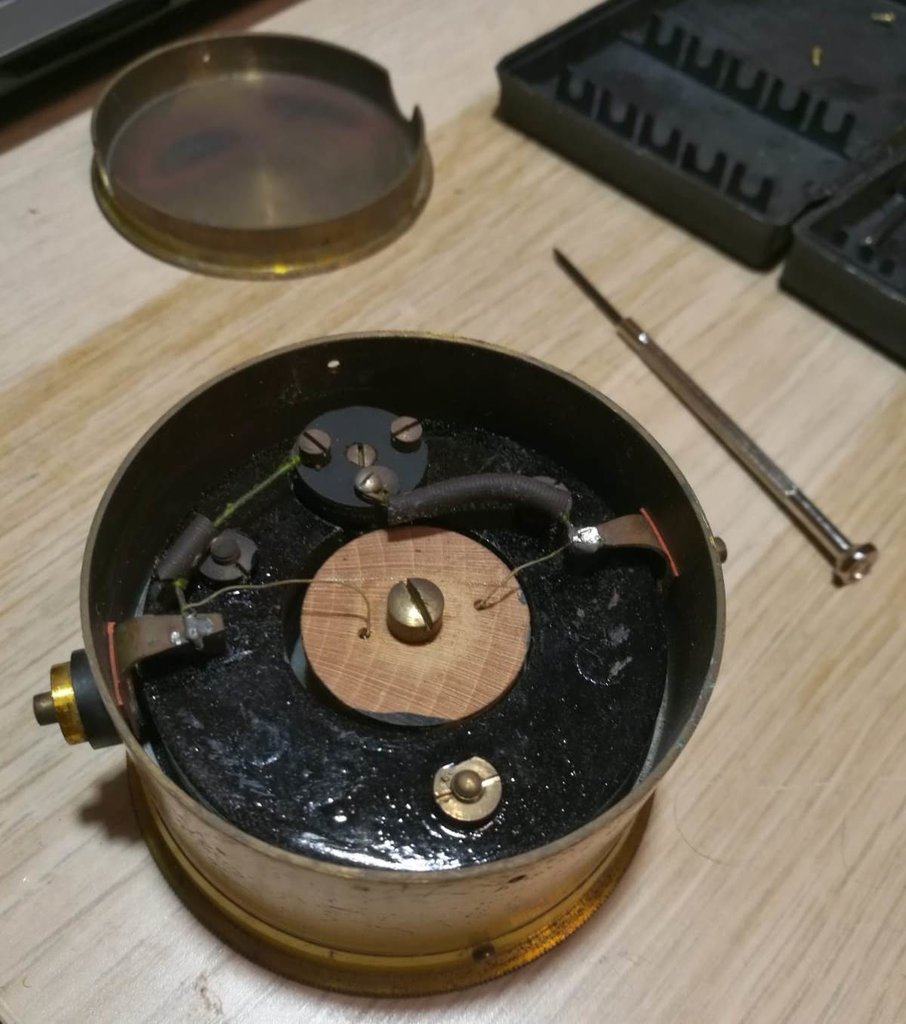

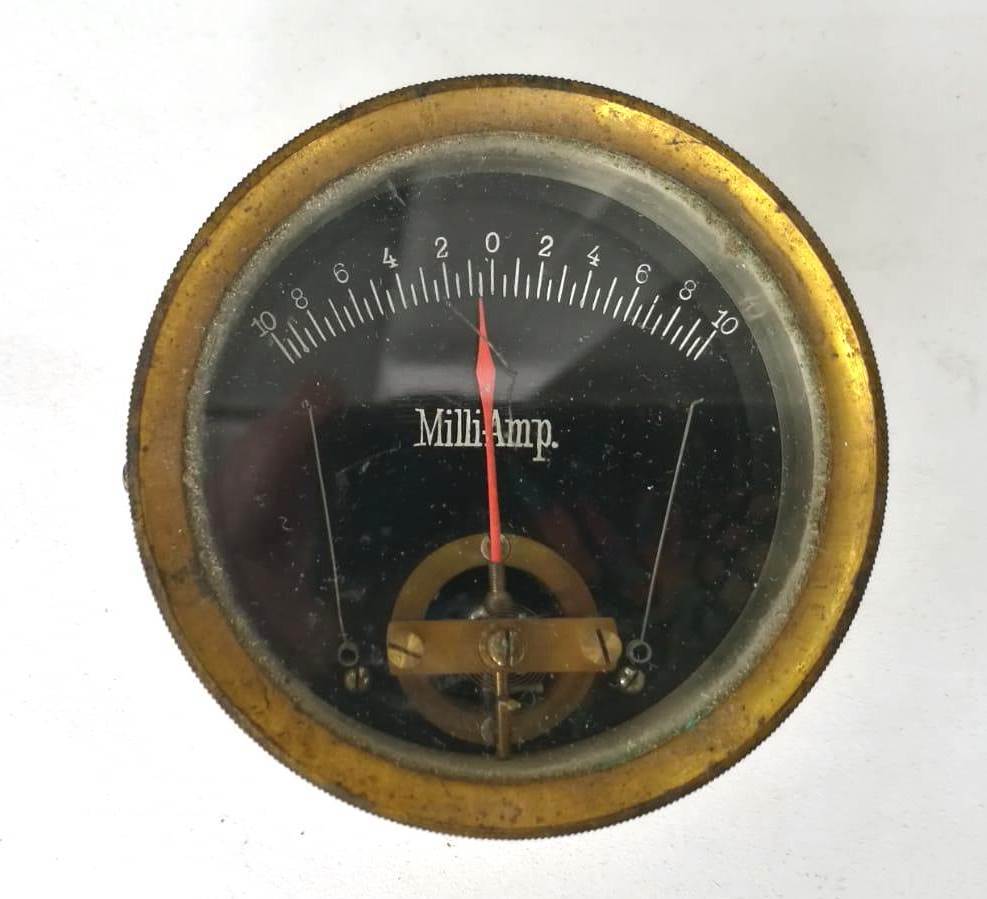

забрел ко мне такой приборчик
производителя. номера и года нет
Диаметр корпуса 65 мм высота 42

AV66

еще один номерок аппарата с продаж авито для статистики

AV66

два интересных аппарата в продажах Более ранние варианты тех что обсуждаются в теме. Продавец атрибутировал их (вероятно найдя на каких то немецких сайтах) - Модель носила название «Normalfarbschreiber der Deutsche Verwaltung» (Стандартное печатающее устройство немецкой администрации) и стала станда...

AV66

прошло немного времени и аппарат СиГ который недавно продавался на авито за 15 т (№ 63085) фото я давал выше . превратился в новодельный раритет за 200 т на том же авито

AV66

Пентатоник писал(а): ↑
23 мар 2024, 20:52
AV66, в России все украинские сайты заблокированы. Но за наводку на книгу спасибо.

https://disk.yandex.ru/i/iahxQCNnYoWt4w попробуем так

AV66

Shuare писал(а): ↑
23 мар 2024, 22:35

Пентатоник писал(а): ↑
23 мар 2024, 20:52
в России все украинские сайты заблокированы. Но за наводку на книгу спасибо.
Почему-то даже через VPN не получается открыть

я не знаю но скачалось нормально через VPN

165 МБ подскажите куда залить на файлообменник

https://ecat.ust.edu.ua/zu/2023_21.pdf проверил работает ссылка

AV66

Курс железнодорожной телеграфии и телефонии. С отделом электрической централизации. Бубновский А.М. 7-е изд. — Москва : Трансжелдориздат НКПС, 1933

https://ecat.ust.edu.ua/zu/2023_21.pdf

AV66

Еще один аппарат из сети в копилку номеров . Собран для использования на железнодорожном телеграфе красивая крышка громоотвода с логотипом СиГ СПб http://forumimage.ru/uploads/20240227/170905417971307019.jpg http://forumimage.ru/uploads/20240227/170905418088687562.jpg http://forumimage.ru/uploads/20...

AV66

проданный на аукционе Ревью ха 17 т тут же появился на Авито уже за 50 т

AV66

AV66

AV66 писал(а): ↑
29 янв 2024, 21:38

у второго номер не понять но там только корпус и то не весь

AV66

На форуме Ревью на аукционе остатки такого настольного телефона. Понятно что для внутренней связи, скорее всего для консьержа отеля . http://forumimage.ru/uploads/20240206/170721346497475045.jpg http://forumimage.ru/uploads/20240206/170721346638964522.jpg http://forumimage.ru/uploads/20240206/170721...

AV66

Новые аппараты на АВИТО Продавец считает что № 01783 и хочет за него 180 000 р http://forumimage.ru/uploads/20240129/170655338524829023.jpg http://forumimage.ru/uploads/20240129/170655338599008688.jpg у второго номер не понять но там только корпус и то не весь http://forumimage.ru/uploads/20240129/1...

AV66

Аппарат на две городские стандартные линии АТС одна из них приоритетная ( при снятии трубки сразу она) а кнопка типа доп. звонка для секретаря. Чинил такой оригинальный, целый с дополнительным выносным блоком звонка спасибо всем за информацию. к сожалению исправна в данном аппарате только механика ...

AV66

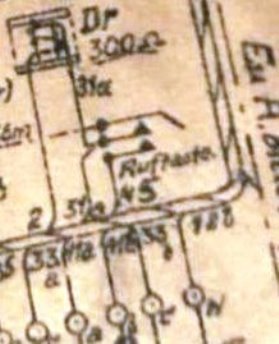

спереди снизу на корпусе переключатель. подписанный на схеме как ruftaste (кнопка вызова)

AV66

Возвращаясь к аппарату СГ снял корпус на колодке 1- 4 провода присоединения МТ(трубки) 2 - присоединение НН 3- внешний провод http://forumimage.ru/uploads/20240125/170620753085993071.jpg http://forumimage.ru/uploads/20240125/170620752998088750.jpg http://forumimage.ru/uploads/20240125/17062075328806...

AV66

ЦБ (центральная батарея) - значит питание на телефон подается централизовано с телефонной станции. МБ (местная батарея) - питание телефона осущесталяется от батареи, которая находится рядом с телефоном. Самостоятельное соединение - означает, что телефон имеет НН и с него можно самостоятельно осущес...

AV66

Здравствуйте, Андрей, Не совсем понятен Ваш вопрос. ZB/SA - Zentralbatterie/Selbstanschluss, т.е. Центральная Батарея/Самостоятельное соединение (есть номеронабиратель). Т.е. ZBSA 19 и Ваш телефон с кнопками - это телефоны ЦБ и с импульсным набором. Другими словами они без местных батарей и с номер...

AV66

вот схема телефона ZBSA 19 (с молотка) , тип АТС как я понимаю снизу посредине НН, который есть и на схеме телефона с кнопками. Тогда почему он ЦБ? https://meshok.net/item/126681557_%D0%A2%D0%B5%D0%BB%D0%B5%D1%84%D0%BE%D0%BD_Siemens_Halske_ZBSA_19 http://forumimage.ru/uploads/20240124/17061161814587...

AV66

Александр Хрисанов писал(а): ↑
23 янв 2024, 18:14
Мы давно уже обсуждали, откуда на ленинградских телефонах кнопки А и Б, как ими выбирается линия и всё такое.

тогда я запутался. поняв из обсуждения , что кнопки А и Б только для ЦБ

AV66

Paganini писал(а): ↑
23 янв 2024, 00:26
Аппарат с переключением для работы с двумя линиями

период изготовления???

AV66

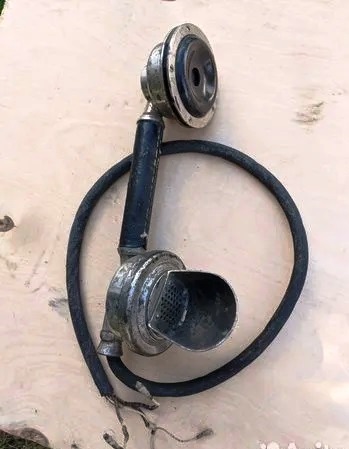

Трубка скорее всего оригинал только на половину ( микрофонный узел) . Ручка, если она дерево и микротелефон не немецкие. Ну и буквенный диск на номеронабирателе заменен на отечественный от КЗ, отсутствует рамка под бумажку с номером ( под номеронабирателем отверстия для неё ) ну и винт крепления па...

AV66

Подобрал такой аппарат. Похож на ZBSA 19E но есть сверху две доп кнопки и какой то рычажок справа внизу на схеме внутри обозначение V.Sa.Ms. 58S10 период изготовления и использовались ли они в СССР? http://forumimage.ru/uploads/20240122/170594932223618960.jpg http://forumimage.ru/uploads/20240122/17...

AV66

оригинальный переключатель завода Л М Эриксон СПб, с помощью которого можно подключить дополнительный звонок (см рис 35 выше)

AV66

Звонок занял свое место среди собратьев первой трети 20 века

AV66

А Вы их на детали добываете Не по моему бюджету купить комплектный и интересный аппарат. В данном случае на СиГ 1915 года не было боковой и верхней крышки. Но был комплектный пружинный двигатель и хорошая шильда. После смазки оказалось что механика данного аппарата (пишущего приемника Морзе) работа...

AV66

Где Вы их берёте в таких количествах? Тут в Вологодской области случайно откопали подобный аппарат, так об этом даже областная газета написала. А Вы их на детали добываете)))) На Авито периодически аппараты появляется, вероятно запасы со складов МПС , то что не успели отдать в лом. Тот что попал в ...
