-serg-

Imput 1 сопряжён с семи полосным эквалайзером.
Imput 2 идёт мимо эквалайзера.
Раздать правый/левый стерео сигнала на эти входы можно.
Общая громкость будет регулироваться фейдером Master Volume.
По шумам и АЧХ разница между каналами может быть ощутимой.

-serg-

Первым устройством в учреждении для записи CD был привод Plextor. Во второй половине 1995 года его поставили в составе архивной станции на базе компьютера Micron. Диски вкладывались в CD Caddy, на полную ёмкость записывались примерно в течении часа. Запись осуществлялась исключительно добротно, CD д...

-serg-

Однако полнотелый такой стабилизатор. Попробовал облегчить восприятие.

Можно ли вместо стабисторов в ГСТ использовать диод, а для стабилизатора напряжения стабилитрон?

-serg-

Здесь вариант, когда входные/выходные провода излишне длинные.
Такая подсборка не звенит, воплощалось на практике.
Выходную ёмкость можно в сто раз меньше. Современные оксидные конденсаторы стали очень миниатюрными, больше не скупимся.

-serg-

Dimoniack есть очень надёжный способ принудить интегральный стабилизатор работать на некотором отдалении от фильтрующей ёмкости. http://forumimage.ru/uploads/20240915/172639011168677595.jpg 10 - 15 см от банки электролита - вполне. Ноги чипа подогнуть, масштаб smd примерно такой. http://forumimage....

-serg-

та же хрень. При том буквально, в деталях. Такие схемы вероятно были типовыми и по какой то причине всех устраивали. Dimoniack минимально необходимым и достаточным будет стабилизатор на LM7912. Если собирать компенсационный стабилизатор на кремниевых транзисторах, то примерно такой как на второй сх...

-serg-

Схема стабилизатора отрицательного напряжения на TL431. В исходном виде (на кремниевых транзисторах) проверялась в железе, работа без замечаний. Онлайн модель Любопытно, взлетит ли на германиевых транзисторах? http://forumimage.ru/uploads/20240914/17263100341875309.jpg TL431 довольно быстрый чип, по...

-serg-

В ученические годы чертил схемы тушью, (без права на ошибку) правда больше логику, счетчики, делители. За упущения и всякую небрежность, разумеется, ругали. А вот при сдаче за Снежеть, исполнителя должно быть не наругали. VASILI готовлю стабилизатор не для усилителей Александра Ивановича. Хоббийный ...

-serg-

Схемы магнитофона Снежеть - 204, все какие посмотрел, нарисованы довольно небрежно. http://forumimage.ru/thumbs/20240910/172599294933301213.jpg Удивила обильная щедрость схемотехники, для аппарата второй группы сложности. Срисовал стабилизатор отрицательного напряжения. http://forumimage.ru/uploads/...

-serg-

Посмотрел материалы по стабилизаторам, упоминался такой вариант схемы. http://forumimage.ru/uploads/20240908/172582517600514539.jpg Сформирован дополнительный стабилизатор. Номиналы приведены для 12 вольт на выходе. Похоже здесь требуется большая разница напряжений на входе и выходе. Генератор стаби...

-serg-

Собрал компенсационный стабилизатор по схеме БП от какого-то промышленного усилителя. http://forumimage.ru/uploads/20240908/172581682987256168.png С целью сначала попробовать как есть, а затем снизить выходное напряжение до потребного. http://forumimage.ru/uploads/20240908/172581687460958044.jpg При...

-serg-

Если техническое состояние Regent не было известно, то подключение без контроля напряжения на выходе - "русская рулетка". Здоровье старого репетиционного оборудования как правило печальное. Если колонки уцелели, значит бог бережёт. Современным эквивалентом Regent′а будет комплект, например такой как...

-serg-

Использовать такой звуковой агрегат нужно с крайней осторожностью. Перед подключением акустической системы, желательно проверить наличие постоянного напряжения на выходе. В усилителе не предусмотрена защита, можно на раз убить любые динамики. Сейчас такое только для побренчать на старенькой гитаре и...

-serg-

В этом случае это обрезанный на половину высоты футляр дискеты LS-120.
Детальки склеены цианоакрилатным клеем, размеры 100X60 мм.

-serg-

Что бы создать хоть какую ни будь метрологическую ценность индикаторам, градуировал шкалы вручную. Для проекта взял М4762-М1.1 http://forumimage.ru/thumbs/20240825/172460311904436945.jpg Как у многих отечественных компонентов, трудно найти два одинаковых. Отбирал по совпадению показаний в нескольких...

-serg-

В начале 90-х организация получила под ключ компьютерный томограф. К управляющей станции в комплекте поставлялся оптический накопитель Panasonic LF 7010E. Запомнился как довольно бодрый привод, с хорошей скоростью чтения/записи и объёмным по тем временам, двухсторонним диском на 1GB. http://forumima...

-serg-

Полагаю стоит попробовать допилить уже купленные платки. С плат усилителей аккуратно снять SMD конденсаторы и припаять оксидные выводные. http://forumimage.ru/uploads/20240729/172227887531899370.jpg C3 входной 2,2 - 4,7 мкФ С4 конденсатор в схеме формирования напряжения смещения 22 - 47 мкФ С5 конде...

-serg-

Можно попробовать побороться. Диск осмотреть, всё приставшее и налипшее - оттереть. Трём от центра к краю, а не круговыми движениями. Установить утилиту для замедления скорости чтения, например Opti Drive Speed. Помогает на кривых дисках, с плохой центровкой. Найти возможность прочитать материал на ...

-serg-

Платки усилителей с однополярным питанием. Сделаны посредственно, вследствие экстремальной экономии, до пределов скудности. Схему желательно привести к виду из DataSheet. http://forumimage.ru/uploads/20240728/172217474920938623.jpg Входной керамический конденсатор заменить на плёночный или приличный...

-serg-

Valentinych интересный материал по Tesla.
Очень хотелось бы склонить к Вас к публикации развёрнутой статьи по этой работе.
Прикладные аспекты этого дела и софт, заслуживают размещения на GitHub.
Если ведёте обсуждение этой конструкции и на других ресурсах, укажите пожалуйста ссылочки.

-serg-

Спасибо, нашёл.

-serg-

fdr1 писал(а): ↑
23 май 2024, 19:55
Схему взял из журнала Радио.

Добрый день.
Можете указать номер и статью или дать ссылочку?

-serg-

Мы с ребёнком собирали подобный по составу компонентов набор. http://forumimage.ru/uploads/20240428/171430502684467395.jpg Таймер и контроллер ровно такие же. Коррекция показания температуры выполняется через меню, посредством указания реальной температуры. Перевод с китайского: "7. Коррекция темпер...

-serg-

Корректор на К157УД2 для для звукового материала на LP апрелевской мануфактуры вполне годный (может быть даже предпочтительный) вариант. Нашел снимки содержимого моего "Арктура". http://forumimage.ru/uploads/20230802/169100398989552056.jpg Все резисторы 5% точности (на предыдущем снимке половина с з...

-serg-

Вот схема корректора "Арктура". http://forumimage.ru/uploads/20230731/16908365501426514.jpg От точности номиналов R7,R9,R11,R5,C9,C11 (на соответствие с расчетными величинами) и равности с R6,R10,R8,C10,C12 зависит АЧХ (соответствие RIAA, ключевой параметр воспроизведения грамзаписи). Углеродные рез...

-serg-

При Советах делали очень скверно. Встроенный корректор из "Арктур-006". http://forumimage.ru/uploads/20230731/169083004259273639.jpg Страшная и кривая плата, с хаотичной разводкой и проводниками в виде расплывшихся клякс. Резисторы углеродные 10% точности, емкости какие придётся, ни какого подбора. ...

-serg-

Арктуровский (Веговский) корректор в сущности аналогичен конструкции из Радио №7 1983 (ежели изъять рокот фильтр).

Удачная схема Н. Галахова Радио №11 1986

-serg-

-serg-

Собирал подобный драйвер индикаторов уровня, но с однополярным питанием. http://forumimage.ru/uploads/20230605/168598325240632995.jpg Шесть диодов последовательно, ощутимо расширяют диапазон. Индикаторы по надобности делаю сам. http://forumimage.ru/uploads/20230605/168598353404055470.jpg Коробочка о...

-serg-

Пробегитесь по основной ветке форума за усилители Александра Ивановича.
Я многое всякого выкладывал.
Возможно полезно будет для вашей затеи, что то допилить бывает проще чем проектировать с ноля.

При удачном исходе, поделитесь результатами.

-serg-

Для схемы измерителя уровня Н. Банделюка из журнала «Радио» № 8 за 1986 год http://forumimage.ru/uploads/20230520/16846095684737436.jpg подготовлены два варианта плат под установку германиевых транзисторов в корпусе КТЮ-3-6. Компоновочный макет предложил участник форума РадиоКот AndreyZZ . Компактны...

-serg-

Очень занятные сборки случаются на просторах нашего отечества. http://forumimage.ru/uploads/20230430/16828480196492668.jpg http://forumimage.ru/uploads/20230430/168284813107026120.jpg Если добавить один p-n-p транзистор (скажем КТ814) для Шиклаи в плече полумоста - можно собрать презабавный усилител...

-serg-

Дедушка Борисович , в усилитель и Радио №2 1960 можно установить конденсатор вольтдобавки. http://forumimage.ru/uploads/20230312/167862096080147983.jpg С целью приподнять мощность, такое позднее делали повсеместно (например "Аккорд"). Для усилителей А. И. Беслика Д305 в выпрямителе самое то (харизма...

-serg-

Опубликована схема Фонокорректор v3.0 cсылка на источник. http://forumimage.ru/uploads/20230312/167861842302534017.jpg Корректор на малошумящем, сдвоенном ОУ с полевыми (JFET) транзисторами на входе. Схема фактических соединений. http://forumimage.ru/uploads/20230312/167861875979889915.jpg Печатная ...

-serg-

Доводы принимаю, но попробую искусить. Компьютер отличный и универсальный инструмент, с удобной эргономикой, большим экраном, клавиатурой и мышью. Архив для коллекций звуковых и видео материалов, дорогих сердцу изображений и литературы. Средство разработки, осмысления и публикации. Центр для подключ...

-serg-

Борисович доброго здоровья! В нескольких сообщениях упоминалось, что у Вас нет своего компьютера. Я считаю что это упущение, человеку с опытом и желанием, общаться на профильных форумах важно иметь инструмент для самовыражения. Готов безвозмездно предоставить рабочую станцию (полный комплект, норма...

-serg-

Пожалуй стоит упомянуть такой случай, когда вообще не понятно, что там в этой схеме происходит, какие токи протекают и куда наводят. В таком случае принято уповать на полигон, надеясь что в обширных по площади проводниках всё образуется должным образом. Вариант платы для УМ v2.2, при таком подходе, ...

-serg-

Опубликована схема Усилителя мощности v3.1 Ссылка на источник. Подготовил печатные платы усилителя в двух вариантах. Схема соединений. http://forumimage.ru/uploads/20220621/165583226861009948.jpg Плата один канал. http://forumimage.ru/uploads/20220621/165583233109417184.jpg Ссылка на файл проекта УМ...

-serg-

В моей поделке я конденсаторы (2пф) вообще не ставил.
Микросхема NJM4558, ничего не "свистит".

-serg-

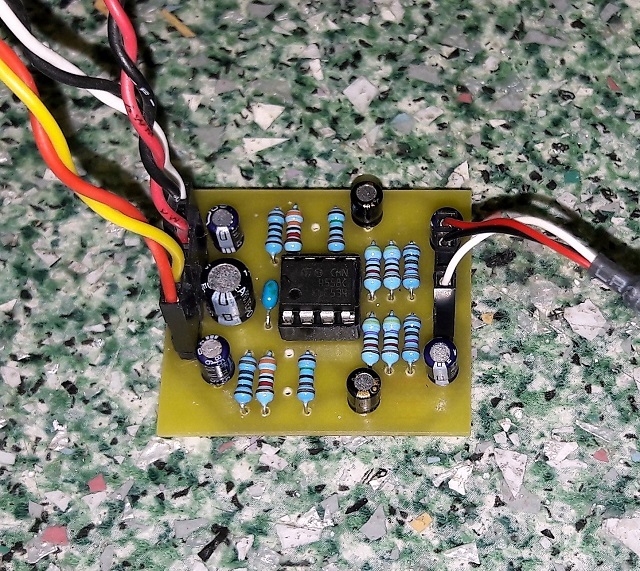

Собирал и с успехом использовал усилитель электретных микрофонов на ОУ с однополярным питанием. http://forumimage.ru/uploads/20220220/164535550522319761.jpg Компактная конструкция на ходовых, дешёвых микросхемах. http://forumimage.ru/uploads/20220220/164535560678236216.jpg http://forumimage.ru/uploa...

-serg-

Для усилителей УМ v2.X - v3.X принятых мер при проектировании плат достаточно. В конструкции с однополярным питанием, и мощностью около 10 Ватт не требуются эксклюзивные меры по организации отдельного питания ВК и УН. Результаты работы реальных экземпляров вполне убедительные, вмешательства в констр...

-serg-

Выкладывая платы усилителей, я редко обозначаю способы их употребления. Самый ! выразил некоторое беспокойство на предмет подключения узлов питания и нагрузки к УМ, попробую сделать пояснения. При питании усилителя не стабилизированным напряжением (мост + фильтр) следует избегать "конденсаторных пар...

-serg-

В этом сообщении разберём вопросы по созданию двухканального варианта платы УМ v2.2. Полагаю, работу над проектом стоит начать с подробного плана всех оптимальных (с нашей точки зрения) соединений схемы, с оглядкой на работу проведённую для одноканального варианта. Схема фактических соединений выгля...

-serg-

Хочу продолжить публикацию материала по разводке печатных плат (на примере УМ v2.2). Рассуждения общего характера, адресованные новичкам в проектировании. Положим кому то приглянулась схема УМ v2.2 http://forumimage.ru/uploads/20220202/16438029375297772.jpg Приняв решение воплотить, заметная часть н...

-serg-

На выходах счетчиков будет маловразумительное моргалово, у 4 bit счетчика 16 состояний, вот их и будет видно. Диаграмма состояний К561ИЕ10 http://forumimage.ru/uploads/20220202/16437956319490668.jpg Ровно то же у К155ИЕ5. Что бы огонь побежал, нужен закольцованный регистр (на триггерах или в виде от...

-serg-

Для полноценного эффекта "бегущего огня" в схеме нужен регистр сдвига (напр. К155ИР1).
Вариант в целом довольно известной схемы.

-serg-

Борисович ваши диковины настоящий арт, причудливые машины времени, перформанс из экзотических компонентов, инженерного труда и таинственного света. Старые проекты на миллиметровке вполне можно формализовать в форматы популярных программ. Листочек с платкой нужно отсканировать на планшетном сканере....

-serg-

50 лет назад за рубежом происходил тотальный переход на кремниевые полупроводники. В середине прошлого века массовый продукт у всех был не очень... В 60-х бурный рост и стремительный прогресс. На массовый рынок пошли разнообразные и весьма приличные транзисторы. У меня есть несколько штук, разных пр...

-serg-

Затронута саммая суть. У отечественных сплавных транзисторов параметры имеют случайный, вероятностный характер.
Производство технологически подобное сельской кузне, выдавало продукт условно годный только через сито тотального контроля.

-serg-

Рад что платы пошли в работу.
Подготовил илюстративный материал для комментирования некоторых моментов при разводке плат (на примере УМ v2.2 стерео).
