Alex_52

Может все таки не зря есть вывод заземления шасси, и стоит попробовать заземлить для полноценного эффекта?

Alex_52

Самый ! писал(а): ↑
11 фев 2022, 14:15

Alex_52 писал(а): ↑
11 фев 2022, 14:01
фон практически исчез
ну и прекрасно
Я его сдвинул от выводов обмоток.
Спасибо за помощь в поиске проблемы!
тут не замкнёт?

Alex_52

Сделал самодельный экран на подобие штатного, и фон практически исчез.

Alex_52

Просто сам БП от у7101 по всей видимости.
Да уж, нет экранирующей обмотки и внешнего экранирующего каркаса. Может поискать трансформатор с обмоткой?

Alex_52

Самый ! писал(а): ↑
07 фев 2022, 18:59
Нормально вроде всё- я так же почти идентично раньше менял.

ЭКРАНИРУЮЩАЯ ОБМОТКА ТРАНСА - ЗАЗЕМЛЕНА ?

Обмотка "8-9" не заземлена, пробовал замыкать на шасси- результата нет.

Alex_52

Экранная обмотка- это "8-9", от которой идет питание индикатора?

Alex_52

Извиняюсь фон, напоминающий треск, но не гул 50 или 100Гц.
Всего скорее это нефильтруемая помеха из сети

Alex_52

Экспериментально вытащил силовой трансформатор, и фон практически пропал, и на нем отсутствует заводской экран. Сейчас буду гнуть из аллюминиевой пластины.
Кондесаторы КТ подпаивал уже я, емкостью 10пф.

Alex_52

Подпаялся поканально наушником на выход ТБ- при этом звук без треска. Получается, что УНЧ самовозбуждается при подключенном ТБ, а не темброблок вносит эту грязь..
При замыкании сигнальных цепей на корпус треск усиливается, разводка земли не нарушена.

Alex_52

Подстроечник исправен.

Alex_52

ОУ и конденсаторы коррекции менял до этого, т.к один канал имел возбуждение- была неисправна к157уд2

Alex_52

УНЧ исключен, т.к перекидывал местами разъемы от ТБ к УНЧ, и треск проявляется уже на другом канале, да и полностью ТБ откидывал- без него тишина.
Вход ТБ замыкал на землю.

Alex_52

Доброго времени суток! Никак не могу побороть треск в одном канале, при убавленной громкости (не сильно заметно, но прослушивается). Темброблок 7101 на одной ИМС. Было проделано: Замена всех электролитов (полный сухостой) Фильтрующий конденсатор на входе тр-ра. Емкости в фильтре БП зашунтированы пле...

Alex_52

Есть хорошие новости: ленточный проводник катода упал на накал- это видно визуально, и удалось получить ток 300мкА.
Теперь задача проще реализуема.

Alex_52

Обрыв обнаружен визуально, ленточный проводник будто отгоревший.. Промежуток несколько миллиметров- наврятли прострелится. Ну тогда только по накалу управлять, как я писал Я и раннее расматривал этот способ, но вопрос в качестве изображения, стоит ли оно того.. А какую лучше схему применить относит...

Alex_52

Высоким напряжением с ограничением тока сделать разряд в промежутке обрыва. Чем чёрт не шутит, а вдруг замкнёт! Ток в катодах копеечный, достаточно высокоомной "сопли". Как думаете, а? Обрыв обнаружен визуально, ленточный проводник будто отгоревший.. Промежуток несколько миллиметров- наврятли прост...

Alex_52

Значит кинескоп не новый , коробка была от нового , и после замены в неё старый положили , частое явление. Если же он чистый возможно это заводской брак и телевизор с этим кинескопом на заводе не прошёл контроль , был уценён и продан как нерабочий , после чего кинескоп сразу был заменён. Кстати у н...

Alex_52

Увы все напрасно: обрыв катода одной из пушек.

Alex_52

Благодарю Вас. Вы что нибудь можете сказать о качестве выпускаемых ЭЛТ данным предприятием?

Alex_52

Доброго времени суток! По случаю приобрел новый 61лк4ц. На коробке логотип МЭЛЗ, но на кинескопе был обнаружен неизвестный мне логотип: http://forumimage.ru/uploads/20211218/163986186600964162.jpg Поиск в интернете результатов не дал... Собственно год выпуска совпадает с коробкой: 1991. http://forum...

Alex_52

Доброго времени суток уважаемые форумчане! В поиске схемы и описания на прибор проверки кинескопов TR-1002/T037. В частности интересует распиновка разъема, для подключения через шнур к кинескопу, так как шнур утерян. http://forumimage.ru/uploads/20211217/163975621717784313.jpg http://forumimage.ru/u...

Alex_52

Доводилось таким пользоваться, по всей видимости производства ГДР

Alex_52

Борисович писал(а): ↑
18 июн 2021, 22:41
Alex..52 - это Вы такой имели в виду

Именно

Alex_52

Доброго времени суток. Чем можно заменить измерительную головку м4228 именно такого варианта: http://forumimage.ru/uploads/20210618/16240314211171182.jpg Имеется м4228 в виде микроамперметра с шкалой до 10мкА, по сути можно соеденить через резистор 10кОм (для получения измерения до 10В) но имеет два...

Alex_52

В этом декодере несложный формирователь на к175ле5 http://forumimage.ru/uploads/20210219/161371641684287661.jpg http://forumimage.ru/uploads/20210219/161371642996864971.jpg Если вы поставили этот декодер ПАЛ то одинаковой насыщенности в ПАЛе и СЕКАМе можно добиться регулируя размах цветоразностных ...

Alex_52

Для начала бы проконтролировать напряжения на выходе МП-3 (так же при измении яркости) А изображение меняет размер по вертикали, горизонтали, или же пропорционально? Если 61 труба, то они все как правило факелят при повышенной контрастности. По яркости изображения, как по мне, субъективно судить о п...

Alex_52

Насколько я понимаю, прямое влияние на насыщеность оказывает состояние ламп ВУ?

Alex_52

Tofiq62 писал(а): ↑
19 фев 2021, 17:05
Что за нестандартная плата декодера.Эта плата рассчитана для установки в МЦ2 и с учетом ее длины задняя крышка как закрывалась.

Нет, это все же для УЛПЦТ, с формирователем ssc и описанием установки в БЦИ-1 и БЦ-2

Alex_52

Заработал сразу, без дополнительных настроек.
Только пришлось выкрутить подстроечники цветоразностных сигналов на максимум, думаю со свежими 6ж5п придется немного уменьшить размах, а в целом картинка лучше чем в секаме, всего скорее повлияло то, что сигнал все же с внешнего источника.

Alex_52

В этом декодере несложный формирователь на к175ле5

Alex_52

Однажды попался почти не копаный Рубин 707, только поврежден колпак на ГП5. Теперь ждет своего часа...

Alex_52

Однажды пришлось строить уличную сеть на 100у 4.2 с громкоговорителями гр1- результат поразил..
Но постоянно краснела дохлая 6р3с, но в таком состоянии думаю и сейчас все работает.

Alex_52

3510 не так требовательна к SSC, ей СИ должно хватить.
Не хочу пока заморачиваться с формирователями SSC.

Alex_52

Просто у меня есть выбор из нескольких универсальных декодеров на 3510, но с различной реализацией выходов цветоразностных сигналов, некоторые даже с коммутатором на к561кт3, который я думаю нужно исключить и просто вывести принудительное включение ПАЛ на тумблер.

Alex_52

Немного не так, когда сигнал снимается с коллектора N-P-N транзистора то его фаза переворачивается относительно входного сигнала на 180 градусов, а если снять с эмиттера то фаза на выходе не меняется. Если вы впаяли дополнительные КТ315, то сигнал надо снять с их коллекторов, а не с эмиттеров, тогд...

Alex_52

Для почти полной аутентичности, есть вариант устанавливать кремниевую версию ун8.5/25-1.2к
Только живьем я такого не встречал.

Alex_52

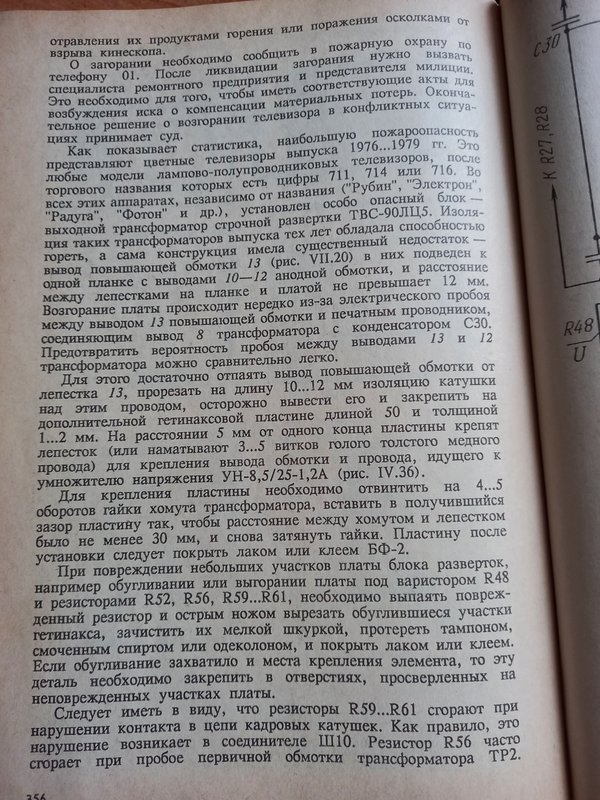

Песецкий В.В Цветное телевидение в вопросах и ответах 2-е издание
1994г.

Alex_52

Вот еще несколько нюансов:

Alex_52

А я проверяю, используя щелочной акб от Р-159 Конечно громоздкий, но со своей задачей справляется. Сегодня впервые встретил сильно уставшую 4ц (Запрудня) в УЛПЦТ, 25мкА-самая лучшая пушка. И что самое интересное- очень долгое время прогрева требуется для получения максимальных токов, более 5 мин. Эт...

Alex_52

А я сегодня увидел странное зрелище. Возобновилось вещание канала Че на 23 дециметровом канале. Видимо, была долгая профилактика, о которой нигде не писали. К слову, в Тульской губернии та же ситуация была, только там всех предупреждали в местных новостях, что Че именно отключили на ремонт. Так у н...

Alex_52

Пушки вроде в среднем состоянии, по 110-120мкА термоэмиссиии, но фокусировка не очень- наверное вакуум не на высшем уровне..

Alex_52

Тем более с львовским.

Alex_52

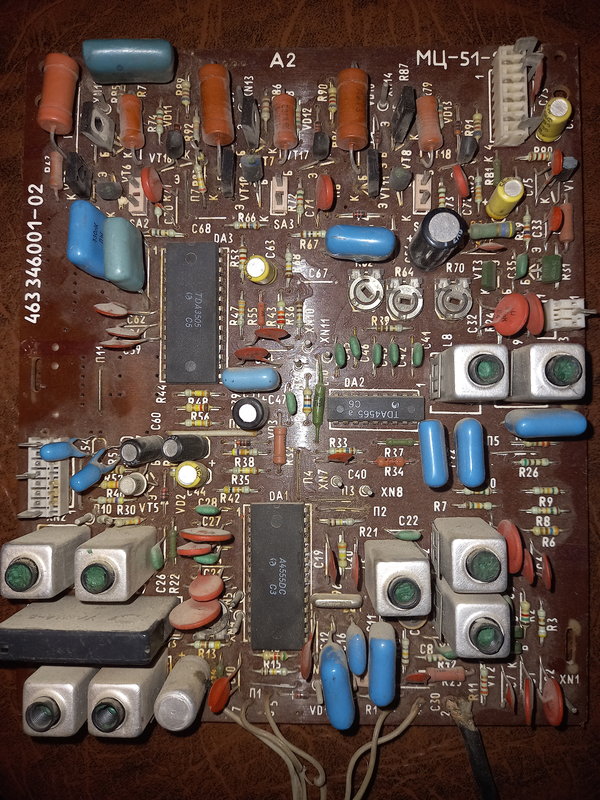

Впервые попал на руки мц-51

Информации по нему не нашел, но по всей видимости клепали их чуть ли не на уровне кооператива, и что удивительно ВУ не вынесен на плату кинескопа.

Alex_52

Маска уже черная, как на буржуйском.
Вот собственно фото бирки:

Alex_52

Подниму тему, так как спустя долгое время дошли руки. Труба села в усмерть- равномерно по всем пушкам.... как мне сразу в голову не пришло, что АББ так реагирует в этом случае

Alex_52

Доброго времени суток уважаемые форумчане.
Возник вопрос о различии характеристик кинескопов 51лк3ц и 51лк2ц, в поисковике не смог найти исчерпывающей информации о 3ц.
Буду очень благодарен за информацию

Alex_52

Так называемую "стекляшку" в цепи фокусировки на ПК лучше убрать, т.к со временем могло потрескаться стекло в районе выводов. При попадании воздуха он может простреливать вплоть до расплавления

Alex_52

Как мне повезло, что у нас кабельное в СЕКАМ.
Сам был удивлен, когда отключили несколько аналоговых каналов, и я решил подключить "кабель" к УЛПЦТ", и был сильно удивлен, что картинка цветная.
Хотя годом ранее 3УСЦТ без декодера показывал в Ч/Б
Неужели поменяли оборудование на наш стандарт....

Alex_52

А у меня с радиоприемником все обстоит неплохо, но на работающем двигателе наводятся помехи на приемный тракт радиостанции, при изменении оборотов двигателя тон тоже меняется. На работу системы зажигания думаю не похоже, неужели генератор вносит этот фон?

Alex_52

Tofiq62 писал(а):Можно сделать из консервных банок колпак.Естественно консервная банка должна соответствовать размеру трансформатора.

В моем усилителе применена, после покраски смотрится вроде ничего
