santim писал(а): ↑
09 май 2021, 19:10
Как определить в каком канале?

Не важно в каком канале, просто сигнал должен быть синфазным.

tagpin

santim писал(а): ↑
09 май 2021, 14:06
Где может?

Я когда подключал параллельно, то на выходе было смещение фазы, не стал разбираться.
Это было на Э003.

tagpin

santim,
Иногда УВ крутит фазу, на любой градус.
Но это без двухлучевого осциллографа не увидите.

tagpin

santim,
Отпаиваете провода с головки, замыкаете их и подключаете к генератору.
На выходе магнитофона смотрите что получилось.

tagpin

плотник95 писал(а): ↑
01 май 2021, 18:51
Стабилитрон есть, переключателя точно нет, я весь магнитофон осмотрел

Может переключатель стоит в разъеме питания?

tagpin

Борис 63,
Установку нужно смотреть при движении ленты.
Она будет отличаться.

tagpin

bluezmoon писал(а): ↑
06 апр 2021, 18:35
А на Д.О. 502 Bad Gateway

Аналогично.

tagpin

dmitry75,
Да вроде у меня Электроника-003.

tagpin

А вот ещё с этого же магнитофона УЗО.
Не подходят схемы с Э003 и Э004.

tagpin

На фото плата моя.
Значит поставили с другого магнитофона.

tagpin

romke,
Спасибо, правда она.
А как так может быть что в ранней Э003 схема от Э004?
Ладно если бы в поздней это было, то можно сказать что переходная модель.
Или плата стоит неправильная?

tagpin

Не могу сообразить, электроника-003, 1982 г/в.
ПУЗ не соответствует схеме.
У меня стоит такой:

А везде есть схемы на такой:

Где на него можно найти схему?

tagpin

FRGEORG,
А как его крепить между собой, клеить?
На саморезы ведь не поставишь.
Я уже определился.
Буду делать по заводской технологии и оригинальным чертежам.

tagpin

FRGEORG,
А он тяжелый, этот искусственный камень?

tagpin

4ГД.28 это широкополосник.

tagpin

Магнитофон-приставка "Ростов МПК-111С" был подготовлен к выпуску с начала 1986 года Ростовским заводом "Прибор". В производство аппарат по каким-то причинам не пошёл, а его документация передана на Брянский электромеханический завод, где с 1987 года выпускался магнитофон-приставка "Союз МПК-111С". ...

tagpin

КонНик писал(а): ↑
15 янв 2021, 22:18
Выпускают и есть в продаже

Все есть в продаже. Не надо ничего выдумывать.

tagpin

КонНик писал(а): ↑
15 янв 2021, 21:10
Советское ДСП было 18мм толщиной. Современное 16мм.

По чертежам стоит 19мм., задняя стенка 10мм. Сейчас выпускают 19,22,24 и выше.

tagpin

А вот интересно, в колонках делают отверстия для крепления грилей. Но колонки такой формы что тяжело их сделать. Кто нибудь видел грили на эти колонки?

tagpin

Купил сегодня транзисторы на раскачку, запаял и все заработало.
Спасибо old_hippie за моральную поддержку.

tagpin

FRGEORG,
Спасибо.
Не слышал о таком материале.
Дешевле чем мрамор и гранит.
Хотел добавить смайл, но не нашел. Что то я ещё не разобрался с новым дизайном сайта.
paulman,
Вопрос был не в обсуждении качества динамиков а поиск материала для корпуса колонок.

tagpin

GeHHenA писал(а): ↑
12 янв 2021, 17:44
tagpin, иногда и МДФ попадается.

Это сейчас он появился и больше половины колонок сделаны из него.
А раньше был выбор не большой, ДСП или фанера.

tagpin

paulman писал(а): ↑
12 янв 2021, 16:48
про лимиты на материалы во времена СССР в курсе?

Зарубежные колонки видели из другого материала, кроме ДСП?

tagpin

old_hippie писал(а): ↑
12 янв 2021, 12:29
Проще взять готовое...

Ну их нет в хорошем состоянии, и цена кусается около 100 000 руб.

tagpin

old_hippie,
Я тоже сторонник делать из ДСП. Не дураки ведь разрабатывали эти колонки. А потом шпон. Только не ткань - это колхоз.
На самом деле обклеить шпоном - это не дорого. Я недавно сделал S90 под шпон первый раз. Получилось очень неплохо.

tagpin

Корпус будет сделан по родным чертежам.
Осталось только определиться с материалом.

tagpin

Есть у меня колонки Злектроника 75ас-065. Но что то мне захотелось Электроника 100ас-063. Динамики одинаковые. Фильтр можно переделать. Разница только в корпусе. Хочу заказать его и озадачился материалом. Конечно лучше всего их сделать из мрамора или гранита, но из за отсутствия в нашей местности ка...

tagpin

Из каких соображений на затворах 4 вольта Ну я измерял меандр мультиметром. По факту будет больше. Мне главное было убедиться что на всех транзисторах одинаковое напряжения, а один канал работает, значит хватает. Пробиты 2 транзистора раскачки. Они в корпусе SOT89, не нашел таких у себя в городе. С...

tagpin

old_hippie писал(а): ↑
11 янв 2021, 01:12
Разрядные резисторы затворов не в обрыве?

Я их менял. 220 ом.

old_hippie писал(а): ↑
11 янв 2021, 01:12
На затворы идут эмиттеры 494

Там ещё стоят транзисторы на раскачку. Драйвера.
Я имею ввиду что между 494 и полевиком стоит транзистор
Можно попробовать поменять его.

tagpin

old_hippie писал(а): ↑
11 янв 2021, 00:59
Да, какое напряжение на затворе? И какое требует транзистор?...

Замерил.
Около 4 В. +/- 5% на всех транзисторах , в исправном и неисправном канале.
Частота 40 кГц.
На стоках 12 В.
Чего то у меня голова опухла, пойду спать.

tagpin

old_hippie писал(а): ↑
11 янв 2021, 00:59
Выброс из-за того, что транзисторы работают друг на друга. Нет защитного промежутка в 5 процентов, не получается...

Я это знаю, но не могу найти причину.
Без полевиков все нормально.
Но второй канал работает отлично с этими же полевиками.
На затворе фото в первом сообщении.

tagpin

old_hippie писал(а): ↑
11 янв 2021, 00:49
Синяя осциллограмма не нравится.

Желтая ещё хуже, как раз этот транзистор и сгорает.
Там двойной выброс по амплитуде.
Все подключено, на стоке.

tagpin

old_hippie,
Нет, все нормально.
Это я немного поднял лучи, а то таблица мешала.
Подправил.

tagpin

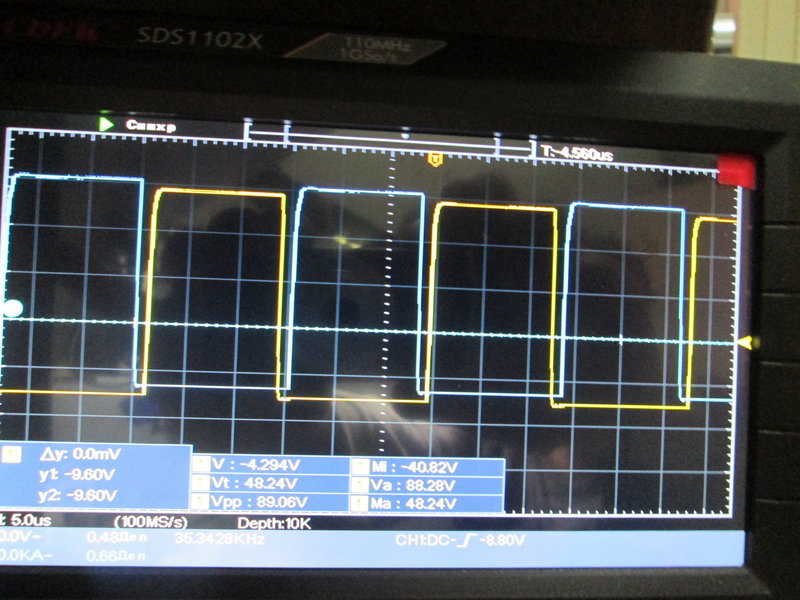

Без полевиков:

tagpin

old_hippie писал(а): ↑
10 янв 2021, 23:21
А чего дьюти цикл 50 процентов

Получается так.
При отключении полевиков есть "мертвое время" ( по английски не помню) где то около 5%, как и положено.
Сделаю осциллограмму и выложу.
На вторичке диоды отпаяны.

tagpin

Всех с наступившим Новым Годом и рождеством. Возник вопрос по преобразователю автоусилителя. Усилитель мощный, двухэтажное питание. Собран на 494. Полевики STP75NF75/ Одно плечо работает нормально, а во втором сильно греются транзисторы и через некоторое время сгорают. Без полевиков на драйверах нор...

tagpin

Borodach писал(а):В бамбуковые палочки.

Зубочистки.

kuzmin писал(а):Бамбук у меня не растёт!

У меня растет, а боярышник нет.

tagpin

old_hippie писал(а): Живость диода проверьте (на обрыв). И он должен быть германиевым, если менять придётся.

Там стоит транзистор в качестве диода. Он живой.
Сейчас поставил ГТ402/404. Все работает прекрасно.

tagpin

Sulphur Тут вся проблема в том что усилитель должен быть аутентичный. Получилось что на родных транзисторах он работал нормально 15 сек, потом они начинали греться, ток вырастал и усилитель переставал работать. Хотя транзистортестер показывал их исправность. [video]https://youtu.be/8eWCjbcKDFc[/vid...

tagpin

Не всем можно поставить +, но я потом это сделаю.

tagpin

Заменил выходные тр-ры на ГТ402/404, усилитель заработал.
Хотя китайская приблуда показывала что родные транзисторы исправны.
Всем спасибо за помощь и по +

tagpin

old_hippie писал(а): Да, без подключенного динамика эта схема работать не будет.

Так вот в чем дело.
А я проверял без динамика.

tagpin

oldmao
Так должен работать?
А то тут мнения разные есть.

tagpin

old_hippie писал(а):Резистора не хватает.

Точно.
Проверил ещё раз.
Нашел два резистора.

tagpin

FAI4 писал(а):- там одни ошибки...

Но ведь работало.

tagpin

old_hippie
Ошибок в схеме нет.
Пять раз перепроверил.

tagpin

old_hippie
А зачем?
druz73
На Т1 и Т2 не подается отрицательное напряжение, только положительное.

tagpin

oldmao
Не похоже.

tagpin

Есть такой усилитель на германиевых транзисторах 70-х годов. Раньше работал, а после того как у него перепутали полярность, то перестал. Выпаял у него транзисторы - все целые, электролиты тоже. Перерисовал схему с печатки и смотрю на нее - не должна работать. Может кто из гуру подскажет чего там ита...

tagpin

Уже сделал. Сохнет.
