Лучший способ снизить фон это подать на соединение этих резисторов не землю, а положительное напряжнение в пределах 20 вольт с делителя анодного напряжения.

Дядя Фёдор

Немного измерений!

Дядя Фёдор

Vygandas писал(а): ↑
10 апр 2024, 09:34
О , знаменитый усилитель с банками из под печения
Помню тему https://rt20.getbb.ru/viewtopic.php?t=106947

Вот, у кого вопросы , там есть ответы..

Дядя Фёдор

Спасибо!

Дядя Фёдор

А что моего ламповика до сих пор тут нет.
Знакомтесь, мой вариант Вильямсона.

Дядя Фёдор

Потапыч , Понравилась мне ваша идея с лампочками! А зачем у вас там стоит плата с микросхемами? Какую роль она выполняет? Проблема в том, что там не совсем "правильный" трансформатор. Трансформатор 220 на 110 вольт. 8 амперный латр выставлен на 110 вольт, трансформатор выдаёт 220. Чтоб случайне не ...

Дядя Фёдор

Очень хорошо видны...

Дядя Фёдор

У нас продаются на разные размеры шины и крючки, стальные.

Дядя Фёдор

ак вижу, что даже в то время у вас недостатка в осциллографах не ощущалось Как впрочем и частотомеров, вольтметров, звуковиков...Ну лучше пусть будут лишние, чем нехватет! А возможно у вас есть фото, как вы делали полки? У меня 18 мм фанера на растяжку и провисает... У меня к стене прикручены 5 шин...

Дядя Фёдор

Они на фото с боков хорошо видны, всё галогенки, кроме одной на 25 ватт.

Дядя Фёдор

Лампочки на 220 вольт, разных мощностей. От 25 ватт до 500 ватт. Пока за всё время работы этого всего хватало.

Дядя Фёдор

Дядя Фёдор , Я так вижу, что даже в то время у вас недостатка в осциллографах не ощущалось Пришлось всё раздать при переезде, и начать всё заново.. http://forumimage.ru/thumbs/20220130/164353685985904025.jpg http://forumimage.ru/thumbs/20220130/164353709414476139.jpg http://forumimage.ru/thumbs/202...

Дядя Фёдор

4 галогенных и одна простая лампочка ограничивает ток, Оригинально, но что то я вот тяжело представляю, как это выполнено. Измерять падение напряжения на незагоревшейся и загоревшейся лампочке. А как в промежуточных, когда лампочка еле светится или довольно хорошо, но недостаточно, для срабатывания...

Дядя Фёдор

Совсем забыл, попалось фото первого стола, который простоял несколько десятков лет и если бы не грохнулся, то стоял бы и до сих, возможно. http://forumimage.ru/thumbs/20220129/16434830505481891.jpg Понял, что лабораторные ключевые источники питания Б5-46, Б5-47, Б5-49, это хорошо, но лучше, когда и...

Дядя Фёдор

У меня порог тригерной защиты можно устонавливать плавно, регулятором тока. Ставишь переключатель в режим лимит, замыкаешь контакты выхода, устанавливаешь нужный ток, и переключаешь в режим тригер, всё. Отключения - включения нет, на то он и тригерный режим, вырубился, значит вырубился... кстати, ре...

Дядя Фёдор

Да, проблема ограничить ток в цепи переменного тока присутствует, но я пощёл по самому простому решению, 4 галогенных и одна простая лампочка ограничивает ток, комбинация включения их парелельно расширяет диапозон ограничения. В фотографиях сбоку эти лампочки хорошо видно. Очень полезная штука при в...

Дядя Фёдор

Но это больше не у проф усилителях, а у самодельщиках... А я думаю, столько техники видел и не разу не попадалось.... За 45 лет моей раиолюбительской практике. такого ни когда не было, но как только произойдёт, обязательно встрою... А я первое, что угробил, были электронные часы, очень редкие и бол...

Дядя Фёдор

Потапыч писал(а): ↑
29 янв 2022, 15:02

. А, по идее, должна быть очень заметная разница.
Это может быть с владелицам золотых ушей...

Дядя Фёдор

Кстати, High End щики подобную защиту любят ставить на усилители, на выход, там она защищает акустику от постоянки. Никогда тиристоров не встречал. Реле встречаются, но часто электронным образом, но без реле, а у Densen DM-10, вообще без защиты громкоговорителей и знаю случаи, плачевные, для акусти...

Дядя Фёдор

для лабораторников ( правильных) я думаю излишек. Нет, эта защита предусмотрена в очень дорогих лабораторных источниках питания( например Hewlet Packard HP6253,6259B,6260B,6268B,6269D) в более дешевых, как опция. За 45 лет моей раиолюбительской практике. такого ни когда не было, но как только произ...

Дядя Фёдор

Забыл самое главное. У вас есть еще ламповый усилитель с выходным трансформатором на EI железе? Очень хотелось бы услашать ваше мнение. Насколько разница и в какую сторону... Есть такой, набор конструктор, на лампах EL34, в принципе особой разнице ( на слух) не заметил http://forumimage.ru/thumbs/2...

Дядя Фёдор

Дядя Фёдор , Я удивляюсь, вы столько сделали и при том, что еще работаете. Такое впечатление, что кто то вам еще и помогает или как у меня была, работа, на которой я делал печатные платы, паял, резал метал, мог поточить, на большом правда, 1К62, станке. Но во время, когда все уходили с дневной смен...

Дядя Фёдор

Для фиксированных напряжений, согласен, для лабораторников ( правильных) я думаю излишек. Я свои бп проверял на выброс напряжения при любых ситуациях, всё нормально, ни каких выбросов. Кстати, High End щики подобную защиту любят ставить на усилители, на выход, там она защищает акустику от постоянки....

Дядя Фёдор

По запросу "ломовая защита" все ответы про лошадь... У них кабина пилотов на самолете или где либо, пошла от названия ямы для боевых петухов "Cock Pit" На английском официально "OVP Crow Bar" over voltage protector ломом! Хороший у вас ЛАТР, 2 кВт не меньше... Мне вот такие понравились, но вживую н...

Дядя Фёдор

По запросу "ломовая защита" все ответы про лошадь... У них кабина пилотов на самолете или где либо, пошла от названия ямы для боевых петухов "Cock Pit" На английском официально "OVP Crow Bar" over voltage protector ломом! Хороший у вас ЛАТР, 2 кВт не меньше... Мне вот такие понравились, но вживую н...

Дядя Фёдор

Нет, это с чего то ГДРовского...

Дядя Фёдор

Глеб,
Отлично получилось, обязательно попробую.

Дядя Фёдор

Дядя Фёдор , А вот забыл показать, разделительный трансформатор, с защитами и оганичением тока Я то же пошел на такой путь, только несколько иначе. Много лет назад достался стол радиомеханика из радиотелемастерских. с источником питания. Вот решил на его основе, сделать что то подобное. ЛАТР остави...

Дядя Фёдор

Очень даже неплохо, под Hi-End! А это в огород Дяде Федору! Как вам такой аппарат, это не транзисторы с микросхемами, на ламповых диодах! А вы "Sansui Sansui"...... http://forumimage.ru/thumbs/20220128/164335442070253270.jpg Айаааа... Пожалуй я откажусь от этой красоты. Ибо в лучшем случае это буде...

Дядя Фёдор

Борисович писал(а): ↑
27 янв 2022, 23:34

Дядя Фёдор писал(а): ↑
27 янв 2022, 23:21
два круглых вольтметра, (на фото справа они) болгарских
Такие были,слегка чудно они у них называются , 3М31.Если не перепутал

Точно, так и обзываются.

Дядя Фёдор

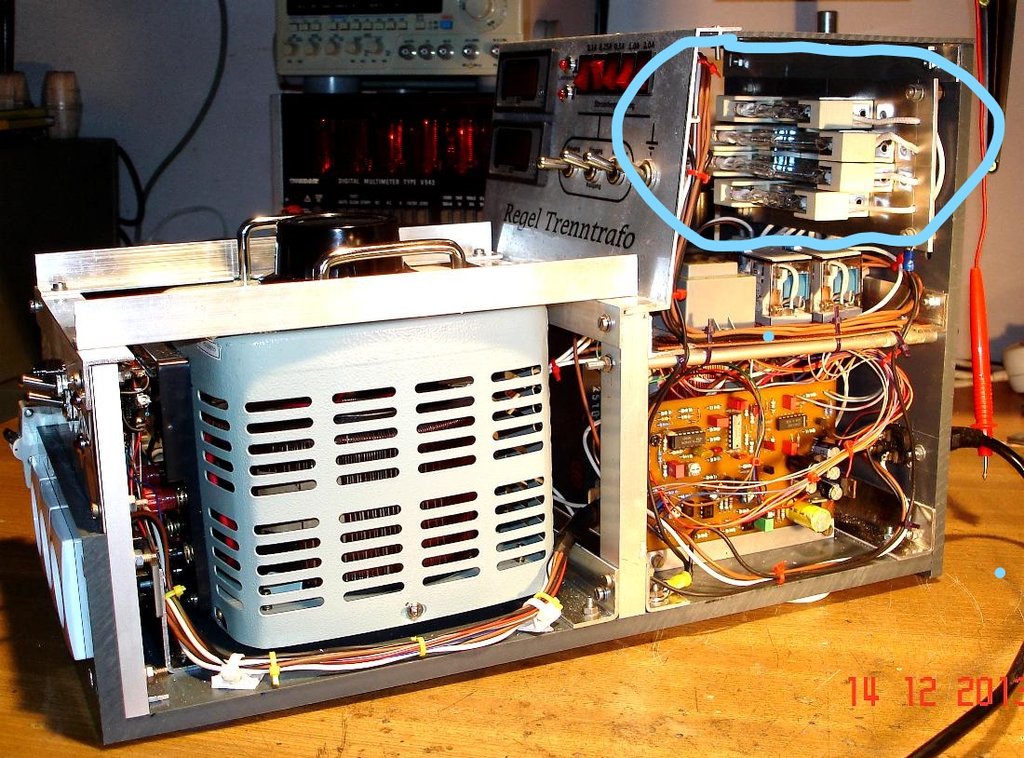

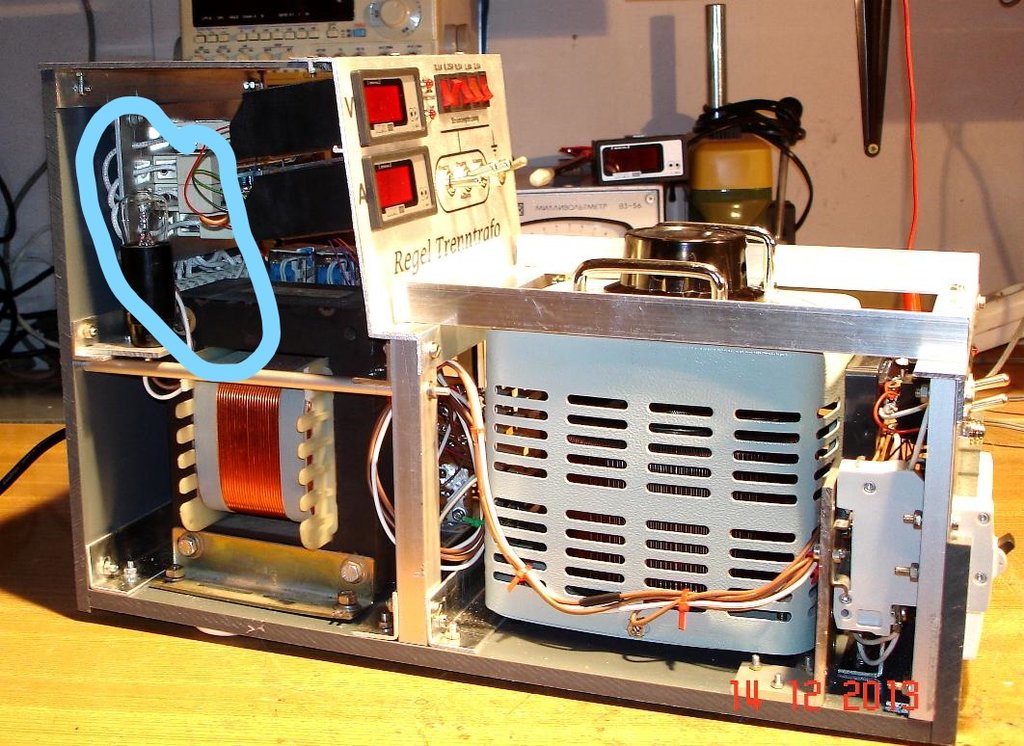

А вот забыл показать, разделительный трансформатор, с защитами и оганичением тока ( дискретно) http://forumimage.ru/thumbs/20220127/16433153509450554.jpg http://forumimage.ru/thumbs/20220127/16433153762982697.jpg http://forumimage.ru/thumbs/20220127/16433154052542537.jpg http://forumimage.ru/thumbs/...

Дядя Фёдор

Потапыч писал(а): ↑
27 янв 2022, 23:15

Дядя Фёдор писал(а): ↑
27 янв 2022, 23:14
Это биты , только длинные под разные головки шурупов...
А, у нас такие почему то только короткие продаются в наборах...

Разные есть..

Дядя Фёдор

а вот новоделы

Дядя Фёдор

Дядя Фёдор , круглые,они покруче ушастиков будут.А который с круглым стеклом,супер круто. У меня есть вот такой раритет Стоял на зарядом устройстве тех времён.Там немного чего оставалось,но трансформатор с магнитным шунтом для регулировки тока сохранился хорошо.Не было только самого механизма для п...

Дядя Фёдор

Потапыч писал(а): ↑
27 янв 2022, 23:05

А что это у вас за патронташ слева. выколотки или что то другое?

Это биты , только длинные под разные головки шурупов...

Дядя Фёдор

То с какого то америкосовского прибора, тоже кстати с моей фирмы был выброшен за ненадобностью.

Дядя Фёдор

Борисович писал(а): ↑
27 янв 2022, 22:44
Что то ушастики прям счас не попались.
Но попался другой супер пупер оригинальный,справа.

Что то вверх ногами вышло

Ну если пошла такая пьянка

Дядя Фёдор

Дядя Фёдор , Это английский, вернее, американский термин. В профессиональной технике применяется в источниках питания, где важна ценность оборудования, стоящего за источником питания и не допускается даже кратковременное превышения напряжения питания. На выходе источника стоит мощный тиристор, на к...

Дядя Фёдор

Они мне молодость напоминают....фитишь у меня такой.

Подсветка скорее боковая, чем задняя, там шкала не просвечивается.

Дядя Фёдор

Ломовая это как?
При превышении тока вырубает и всё, Лимит - просто ограничивает.
По запросу "ломовая защита" все ответы про лошадь...

Дядя Фёдор

Я тоже тащусь от них
Какая то контора в Берлине продавала по 10 евро за штуку, новенькие...

Дядя Фёдор

50 вольт 5 ампер

Дядя Фёдор

2 по 40 вольт 5 ампер, тоже чисто двухполярник

Дядя Фёдор

Когда делал, не было. вот сейчас есть, ЛБП 2 по 50 вольт на 5 ампер , чисто двухполярный.

Дядя Фёдор

Да он, кстати не большой по ширене как 93 осциллограф( даже помоему ослик шире) , а в высоту 2/3 его

Дядя Фёдор

Дядя Фёдор , Неплохой, 2 резонансных УВЧ, и смеситель на полевиках, простенький преселектор, распределенная селекция по ПЧ. Но это, конечно не лампы, совсем не то... В Аахене черти носили, то же недалеко.. Почему не то? Отлично ФМ принимает. Что изобретать, но я приму предложение, но только когда н...

Дядя Фёдор

Вот для вольтметра и амперметра, правда схемы не от этого БП, но принцип тот же.

Дядя Фёдор

Элементарно, делители напряжения и компараторы.
Поищу схему

Дядя Фёдор

Автоматическими я их сам сделал. Таки да, от напряжения меняется чуствительность на порядок и естественно точка сдвигается. Специально для фото сделал на всех приборах разные режимы.
