Максим331

Максим331 , - Вы уверены, что аппарат исправен? Хотя бы головы не запилены. Эти инструкции к ИСПРАВНЫМ аппаратам, т.е. новым или после ремонта. Головка заменена. Опытным путём, снижал уровень записи и проверял записанную фонограмму на другой деке. Получается что индикатор не правильно отображает зн...

Максим331

Примерно так: 1) подключить осцилограф или миливольтметр к линейному выходу 2) подать сигнал частотой 1 кГц 3) выставить регулями записи такой уровень , чтобы на линейном выходе магнитофона присутствовал сигнал уровнем 500 мВ (750 мВ реже) 4) на индикаторах должно быть при этом "0 дБ" Каким уровнем ...

Максим331

Ребят привет!
Расскажите как настроить правильно запись.
Каким уровнем подавать сигнал на линейный вход чтобы на индикаторе показания стрелки соответствовали нулевому уровню?

Максим331

Ребят приветствую.
Поделитесь схемой, прибор первых выпусков в сером корпусе с чёрной накладкой.
При нажатии на кнопку печать, реле один раз срабатывает но не удерживается на выдержку.
По проводам пытался определить что куда идёт, но без успешно, как то запутано очень.

Максим331

e2-e4 писал(а):
Максим331 писал(а):Мой олимп

Олимп, конечно же, красавец...
Однако консольный приёмник слева от Олимпа получше будет

Благодарю Вас!

Максим331

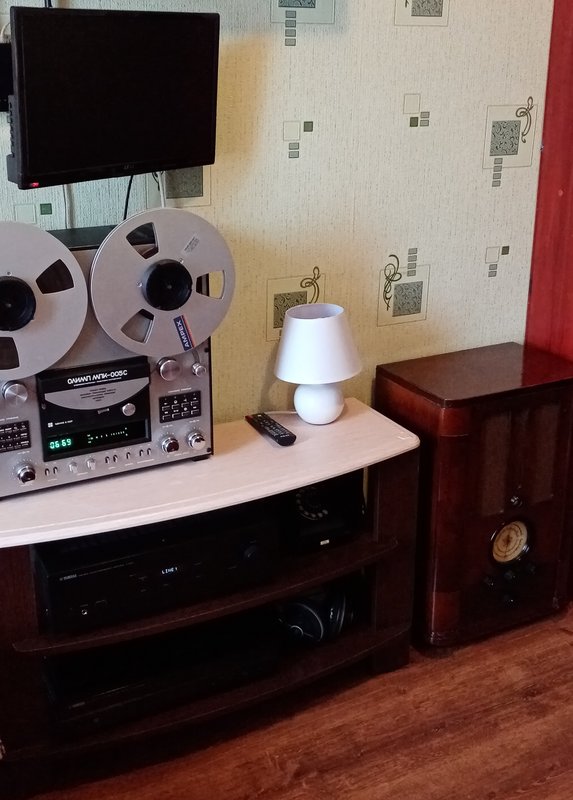

Мой олимп

Максим331

...так шипение в записи вы уже устранили стиралкой,как я понял,а остальное-это продольное колебание ленты,особенно на бОльших скоростях,да и, к тому-же,запись-то воспроизводят. Удалось приглушить регулировкой, шипение от стирающей головки, в процессе стирания мл. А с основным шумом при записи, посо...

Максим331

Василий Алибабаевич писал(а):Максим331
...антишумовой ролик вам в помощь.

От Шипения в записи точно не поможет.

Максим331

dmitry75 писал(а):Максим331
Если запись стирает наглухо по каналам,предлагаю с остальным шумом-шипом смириться,тем более если у вас "катающихся камней" нет,профессиональные спецы этот вопрос также оставили нерешенным.

Благодарю Вас!

Максим331

Поворотом головки стирания, в пределах паза под регулировку в основании кронштейна, удаётся снизить уровень шума при стирании старой фонограммы, причём чем меньше перпендикулярность ГС к м. ленте, тем ниже шумность стертого участка МЛ. А так сняв кусочек ракорда с головки записи, сразу становится яс...

Максим331

Максим331 Плюсую,у меня примитивный маяк 203 тише по шумам стирает чем Электроника 003,с которой что я только не делал,даже стеклоферритовую 710 двухзазорную стирающую поставил,все равно,хоть и до конца запись стирает,но шумновато,думаю там по цепям что-то паразитное гуляет,особенно заметно на б/у ...

Максим331

Существует ли способ понизить шум, получаемый во время записи? Все уровни записи в крайнем левом положении, если в момент стирания старой записи, отвести ленту от головки записи, значительно снижается уровень шума, ГС ничего лишнего не прописывает на ленту. Боюсь что нет,это природная дилема,много ...

Максим331

Существует ли способ понизить шум, получаемый во время записи? Все уровни записи в крайнем левом положении, если в момент стирания старой записи, отвести ленту от головки записи, значительно снижается уровень шума, ГС ничего лишнего не прописывает на ленту.

Максим331

Самый ! писал(а):Ещё Джамикон и Хитано много лет пользую.
Но пару раз попались отказавшие явные подделки: шрифт размазан. Ставил не я.

Спасибо Вам!

Максим331

VIT59 писал(а):Максим331
Проходные на Ничикон или Элну, а те, что по питанию, можно и попроще, но емкость можно и добавить (330 -470 мкф).

Спасибо за совет!

Максим331

Ребят привет! Дайте совета по УВП Олимп 005С.
На что необходимо заменить конденсаторы К53-4, читал про это, но нигде нет описания, только что будет лучше, и что К53-4 там не место.
С уважением.

Максим331

"На линейном выходе присутствует искажение сигнала. " - чем нагружаете выход? Просто иногда умудряются подключить ко входу с другой чувствительностью. "проверяю прохождение сигнала наушником через конденсатор" + "На конденсаторах С50. С51 и сответственно линейный выход звук с искажением." - сопоста...

Максим331

Ребят привет. Постепенно занимаюсь восстановлением своего олимпа 005С. Из последнего осталась только одна проблема не дающая нормально отстроить тракт воспроизведения и записи. На линейном выходе присутствует искажение сигнала. Подаю на лин. вход сигнал в режиме контроль проверяю прохождение сигнала...

Максим331

Evory писал(а):Возможно утечка в С3-13.

Тоже под подозрением эта цепочка с3-13, r3-5.
Думал может из за диодов со всякой шунтирующей обвязкой из резисторов, вместо АВС. Временно запаял старую АВС и нет, так же горит r4-8.

Максим331

Всем привет. Почему горит резистор R4-8 1,2 кОм (1,5) с первого вывода выходного трансформатора, на 9 ногу 6П14П и на С6. Напряжения полностью соответствуют схеме.

Максим331

Там по паспорту 100...4000 Гц полоса частот. 4 кГц - вполне себе комфортный звук. А вот если контура в УПЧ расстроены, то по факту полоса может быть у этого экземпляра, скажем до 2 кГц. И вот это как раз и будет субъективно оцениваться как недостаток ВЧ. Надо просто проверить приборами - и все вопр...

Максим331

Некоторые приёмники ещё имеют хороший подъём на НЧ , я например на Латвии , Фестивале тэмбр НЧ выкручиваю почти на ноль чтоб не бубнело. У нас была радила рекорд 53, долго работала и запас ламп на нее был большой и сейчас остались, потом трансформатор сгорел, так как приемник стали слушать без теле...

Максим331

4 кГц - вполне себе комфортный звук. А вот если контура в УПЧ расстроены, то по факту полоса может быть у этого экземпляра, скажем до 2 кГц. И вот это как раз и будет субъективно оцениваться как недостаток ВЧ. Надо просто проверить приборами - и все вопросы снимутся. Современный человек не привык к...

Максим331

Самое главное чтобы нам с вами не надавали по шапке за это. За что по шапке то? я думаю это самый правильный выход из ситуации . Режимы ламп проверяли? резисторы каминского со временем уходят в от номинала я со своими делал так по совету коллег внутрь резистора каминского хорошо вставляется пол ват...

Максим331

VVN писал(а):
Максим331 писал(а):Пока оставлю как есть, со временем наберусь информации немного подстрою как должно быть.
Поищите в Вашем городе местный радиоклуб. Там ребята могут помочь.

У меня рядом есть досааф, там станция, и клуб, попробую сходить на разведку

Максим331

Самое главное чтобы нам с вами не надавали по шапке за это. Не переживайте. Недостаток ВЧ при приеме радио может быть обусловлен просто расстройкой контуров в УПЧ, из-за чего полоса по ПЧ резко с узилась. Спасибо Вам большое! Большого опыта по настройке радиоприемников нет, и соответствующего обору...

Максим331

[quote="andrew7308"] Доброе утро! Был вдохновлен вашим переходничком для более привычной в использовании лампы 6Е5С. С утра по раньше вернул на место родную панель под 6Е5! Сделал так же как у вас, цоколь лампы довольно плотно обжимает панель, что в свою очередь исключает дополнительную фиксацию дву...

Максим331

[quote="andrew7308"]
Хотя очень заманчиво смотрится, у вас очень здорово получилось! Завтра погляжу как время будет, по пробую как у вас сделать. Отпишусь о том что выйдет у меня

Максим331

Когда все только начиналось, я заказал себе такую, к несчастью тарелка приехала сильно раздавленной, долгое время я пытался исправить форму диффузора, отцентровал катушку, думал хоть узнаю что за звук так хвалили на сайте, оказалось что звучание тарелки очень слабенькое, что то сделать из нее толков...

Максим331

Приношу свои извинения...

Максим331

Приветствую! В 90-е я довольно часто слушал свой СВД-9. Соглашусь с вышенаписанным, что для АМ-вещания исправный СВД вполне соответствует всем требованиям. Другое дело, что от времени, деградируют не только бумажные конденсаторы, но и резисторы Каминского, что приводит к ухудшению. характеристик тр...

Максим331

Максим, СВД не тот приемник, который радует слух! Скорее он радует глаз, хотя и на слух он тоже ничего! У меня он был, на данный момент есть СИ-235 и 6Н-1, поверьте эти приемники не для ежедневного прослушивания! Включать и прослушивать радиопередачи на этих приемниках можно и нужно, но для этого н...

Максим331

Максим, СВД не тот приемник, который радует слух! Скорее он радует глаз, хотя и на слух он тоже ничего! У меня он был, на данный момент есть СИ-235 и 6Н-1, поверьте эти приемники не для ежедневного прослушивания! Включать и прослушивать радиопередачи на этих приемниках можно и нужно, но для этого н...

Максим331

Ребят привет! А кто нибудь пробовал улучшить звучание СВД9-го? Хотелось бы немного добавить высоких частот, а то звук при полностью выкрученном потенциометре ВЧ, остаётся ещё довольно приглушённым. Максим, улучшать качество звучания СВД-9 не надо! Он и так при полной исправности звучит хорошо! А во...

Максим331

Ребят привет!
А кто нибудь пробовал улучшить звучание СВД9-го? Хотелось бы немного добавить высоких частот, а то звук при полностью выкрученном потенциометре ВЧ, остаётся ещё довольно приглушённым.

Максим331

СВД -9 после кап. ремонта http://forumimage.ru/thumbs/20160417/146092261351134999.jpeg Быстро Вы его восстановили. :thumbs_up Работает? Ребят привет! А кто нибудь пробовал улучшить звучание СВД9-го? Хотелось бы немного добавить высоких частот, а то звук при полностью выкрученном потенциометре ВЧ, о...

Максим331

Просто хотя бы знать на что какие провода идут... Ну, так я же Вам дал ссылку на цоколёвку 6Е5. Возьмите цоколёвку 6Е5С и соедините соответственно на 8-ми штыковой панельке. Не заметил ссылку, возможно страница не загрузилась полностью. Спасибо Вам большое за помощь. Согласно описанию лампы 5Е4, по...

Максим331

Возьмите цоколёвку 6Е5С и соедините соответственно на 8-ми штыковой панельке. За ручку надо взять и на горшочек. Потом попкой об бумажку... Максим331 Вот так это выглядит внешне. С чёрной крышечкой - это панелька Вашей "амерской" лампы 6Е5, а к ней проводочками приделана октальная панелька под прив...

Максим331

FAK писал(а):
Максим331 писал(а):Просто хотя бы знать на что какие провода идут...

Ну, так я же Вам дал ссылку на цоколёвку 6Е5.
Возьмите цоколёвку 6Е5С и соедините соответственно на 8-ми штыковой панельке.

Не заметил ссылку, возможно страница не загрузилась полностью. Спасибо Вам большое за помощь.

Максим331

...есть ли у кого описание цоколёвки индикатора 6Е5, с пятью зарубежными штырьками... У Вас на фото - 6 штырьков. 6Е5 с пятью штырьками никогда не встречал. 6Е5 меняется на 6Е5С с заменой ламповой панельки (неважно, сколько там штырьков, сами лампы - одинаковы). http://frank.pocnet.net/sheets/021/6...

Максим331

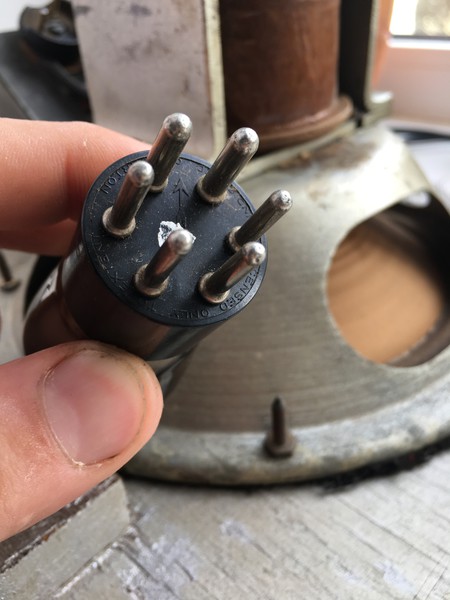

Ребят, есть ли у кого описание цоколёвки индикатора 6Е5, с шестью зарубежными штырьками. Хочу отработавшую лампу заменить на более распространённую 6Е5С.

Максим331

johnsilver писал(а):Ни одного не менял, работает как часы с 1984 года.
Странно, но накрылись все три последовательно включенных светодиода

Значит вам повезло с электролитами.
А на диодах там стоит стабилитрон на 7.5в, его пробило и все 12 вольт пошли на диоды. Хорошо если операционник перед диодами не сгорел тоже.

Максим331

Максим331 , эвона как! Так то электролиты,говорят,не частая головная боль! ..................... Товарищи !!! От какого-нибудь другого аппарата возможно ли подобрать крышку на 017? Пусть и с доработками... :comando: Там на плате управления тонармом поголовно накрываются эти электролиты. В блоке пит...

Максим331

Gorky Park писал(а):Максим331...попутно и электролиты поменяли? Высохли или так,на всякий пожарный случай?

Все менял. Мелкие некоторые даже выдавило прокладки из нутри

Максим331

Ребятки, решил я проблему, когда при включении проигрывателя диск начинает вращение против часовой стрелки. Все дело кроется на выходе с операционника ДА2 К157УД2. После замены ДА2 вращение диска в обратную сторону Устранено! Мультиметр не все логические видит на выходе ИМ и ОУ, стал пробегаться с о...

Максим331

Доброго времени суток, уважаемые участники форума! Попробую оживить тему. Проблема аналогична автору сабжа. При включении диск начинает бесконечно быстро вращаться. При этом мигает стробоскоп. Вертушка под пломбами в идеальном внешнем состоянии. Автору помог вариант замены К157УД2(ДА1), но так ли в...

Максим331

Да,всё в порядке теперь.Сдох операционник К157УД2(ДА1).После замены всё работает хорошо. Приветствую у меня тоже проявилась такая же неисправность как у вас. При включении в сеть диск начинает вращение в обратную сторону медленно набирая обороты до максимальных. При нажатии кнопки Пуск, диск остана...

Максим331

Регулятор громкости на ноль РЕГУЛЯТОРЫ ТЕМБРА влияют на характер шума Да, регуляторы вч и нч меняют окраску шума 502 и 503 на замену. потом будем копать дальше. Кнопка тембр ничего не меняет? Обязательное условие: Плата преда должна быть тщательно осмотрена под лупой и пропаяна при подозрительных б...

Максим331

Регулятор громкости на ноль РЕГУЛЯТОРЫ ТЕМБРА влияют на характер шума Да, регуляторы вч и нч меняют окраску шума 502 и 503 на замену. потом будем копать дальше. Кнопка тембр ничего не меняет? Обязательное условие: Плата преда должна быть тщательно осмотрена под лупой и пропаяна при подозрительных б...

Максим331

lsgn писал(а):Регулятор громкости на ноль РЕГУЛЯТОРЫ ТЕМБРА влияют на характер шума

Да, регуляторы вч и нч меняют окраску шума
